本期考点分解

挡土墙结构

本期主讲:

挡土墙

重点掌握:常用挡土墙结构
本期讲师:郭炜老师
取证班立即咨询 试听更多

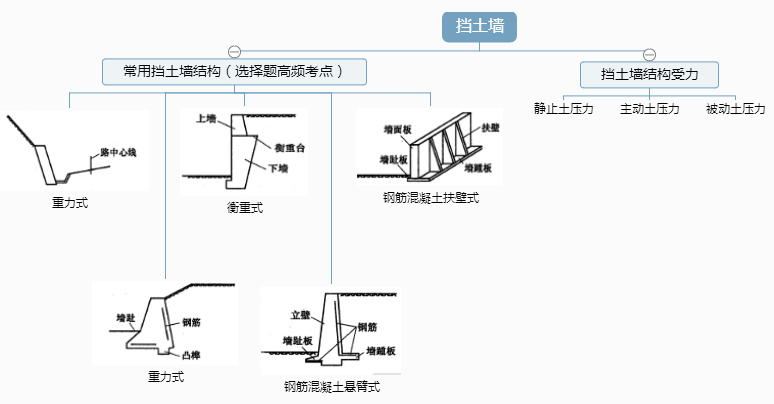

思维导图

精华笔记

常用挡土墙结构为选择题高频考点。
挡土墙主要需掌握常用挡土墙结构及挡土墙结构受力两大考点。精华笔记如下:

常用挡土墙结构

在城镇道路的填土工程、城市桥梁的桥头接坡工程中常用到重力式挡土墙、衡重式挡土墙、钢筋混凝土悬臂式挡土墙和钢筋混凝土扶壁式挡土墙。

挡土墙基础地基承载力必须符合设计要求,并经检测验收合格后方可进行后续工序施工。施工中应按设计规定布设挡土墙的排水系统、泄水孔、反滤层和结构变形缝。挡土墙投入使用时,应进行墙体变形观测,确认合格。

挡土墙结构受力

静止、主动、被动土压力三种定义区别:

静止土压力:刚性挡土墙保持原位静止不动。

主动土压力:刚性挡土墙背离填土一侧移动。

被动土压力:刚性挡土墙向填土一侧移动。

三种土压力中,主动最小,静止其次,被动最大,位移也最大。

例题展示

1 [单选题] 依靠墙体自重抵挡土压力作用的是( )挡土墙。
A.重力式
B.钢筋混凝土悬臂式
C.衡重式
D.钢筋混凝土扶壁式
