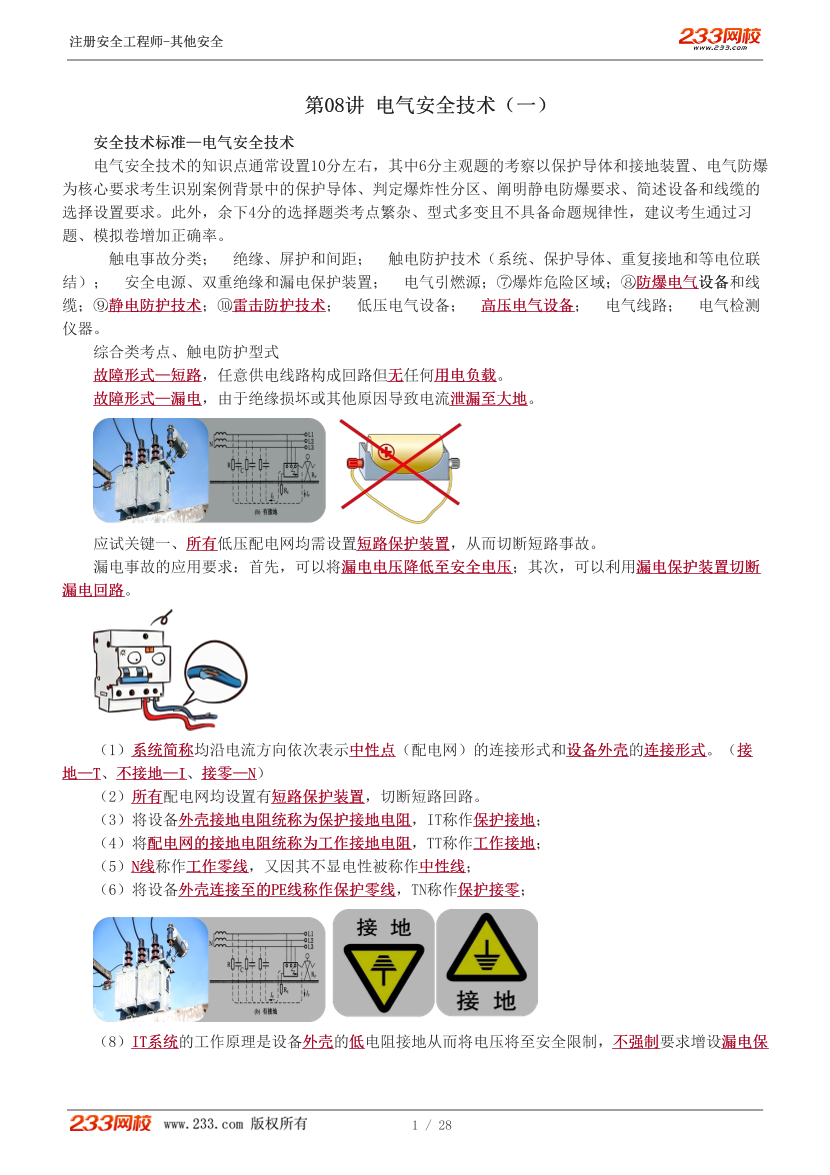

第08讲 电气安全技术（一）

安全技术标准—电气安全技术

电气安全技术的知识点通常设置10分左右，其中6分主观题的考察以保护导体和接地装置、电气防爆

为核心要求考生识别案例背景中的保护导体、判定爆炸性分区、阐明静电防爆要求、简述设备和线缆的

选择设置要求。此外，余下4分的选择题类考点繁杂、型式多变且不具备命题规律性，建议考生通过习

题、模拟卷增加正确率。

触电事故分类；绝缘、屏护和间距；触电防护技术（系统、保护导体、重复接地和等电位联

结）；安全电源、双重绝缘和漏电保护装置；电气引燃源；⑦爆炸危险区域；⑧防爆电气设备和线

缆；⑨静电防护技术；⑩雷击防护技术；低压电气设备；高压电气设备；电气线路；电气检测

仪器。

综合类考点、触电防护型式

故障形式—短路，任意供电线路构成回路但无任何用电负载。

故障形式—漏电，由于绝缘损坏或其他原因导致电流泄漏至大地。

应试关键一、所有低压配电网均需设置短路保护装置，从而切断短路事故。

漏电事故的应用要求：首先，可以将漏电电压降低至安全电压；其次，可以利用漏电保护装置切断

漏电回路。

（1）系统简称均沿电流方向依次表示中性点（配电网）的连接形式和设备外壳的连接形式。（接

地—T、不接地—I、接零—N）

（2）所有配电网均设置有短路保护装置，切断短路回路。

（3）将设备外壳接地电阻统称为保护接地电阻，IT称作保护接地；

（4）将配电网的接地电阻统称为工作接地电阻，TT称作工作接地；

（5）N线称作工作零线，又因其不显电性被称作中性线；

（6）将设备外壳连接至的PE线称作保护零线，TN称作保护接零；

（8）IT系统的工作原理是设备外壳的低电阻接地从而将电压将至安全限制，不强制要求增设漏电保

注册安全工程师-其他安全

1 / 28

第08讲 电气安全技术（一）

安全技术标准—电气安全技术

电气安全技术的知识点通常设置10分左右，其中6分主观题的考察以保护导体和接地装置、电气防爆

为核心要求考生识别案例背景中的保护导体、判定爆炸性分区、阐明静电防爆要求、简述设备和线缆的

选择设置要求。此外，余下4分的选择题类考点繁杂、型式多变且不具备命题规律性，建议考生通过习

题、模拟卷增加正确率。

触电事故分类；绝缘、屏护和间距；触电防护技术（系统、保护导体、重复接地和等电位联

结）；安全电源、双重绝缘和漏电保护装置；电气引燃源；⑦爆炸危险区域；⑧防爆电气设备和线

缆；⑨静电防护技术；⑩雷击防护技术；低压电气设备；高压电气设备；电气线路；电气检测

仪器。

综合类考点、触电防护型式

故障形式—短路，任意供电线路构成回路但无任何用电负载。

故障形式—漏电，由于绝缘损坏或其他原因导致电流泄漏至大地。

应试关键一、所有低压配电网均需设置短路保护装置，从而切断短路事故。

漏电事故的应用要求：首先，可以将漏电电压降低至安全电压；其次，可以利用漏电保护装置切断

漏电回路。

（1）系统简称均沿电流方向依次表示中性点（配电网）的连接形式和设备外壳的连接形式。（接

地—T、不接地—I、接零—N）

（2）所有配电网均设置有短路保护装置，切断短路回路。

（3）将设备外壳接地电阻统称为保护接地电阻，IT称作保护接地；

（4）将配电网的接地电阻统称为工作接地电阻，TT称作工作接地；

（5）N线称作工作零线，又因其不显电性被称作中性线；

（6）将设备外壳连接至的PE线称作保护零线，TN称作保护接零；

（8）IT系统的工作原理是设备外壳的低电阻接地从而将电压将至安全限制，不强制要求增设漏电保

注册安全工程师-其他安全

1 / 28

护装置切断故障回路，即使设置也仅用作报警因此采用报警型漏电保护装置。

（9）TT系统的触电危险性较IT系统危险性更大，优点是不需要设置变压器就能保证小型用电设备持

续供电、过电压防护性能好。

（10）TT和TN系统能降低故障电压但不能降至安全电压，依靠漏电保护装置切断故障回路，采用高

灵敏切断型漏电保护装置。

（11）TN-S、TN-C-S、TN-C，C代表合、S代表分。

（12）TN-S适用于火灾爆炸危险性较大、安全要求高及临时用电环境；TN-C适用于用电设备简单、

安全要求不高的用电环境；TN-C-S系统适用于一般的非生产性楼房。

（13）IT系统三根线（三角连接）、TT系统四根线（星形连接、设备外壳接地，向下）、TN-S系

统五根线、TN-C-S先四线后五线、TN-C系统四根线（设备外壳接零，向上）。

（一）接地保护

知识点完善，实际上将电气设备的金属外壳直接接地的供电保护方式都称作接地保护，按保护原理

和连接方式分成保护接地和工作接地两种方式。

1.IT系统（保护接地）

在设备有接地的情况下，由于REㄍRP，如RE=4Ω，则人体电压降至安全电压以下，危险性基本消

除。

设备外壳通过低电阻接地，限制故障电压在安全范围以内，这种系统就是IT系统。字母I表示配电网

不接地或经高阻抗接地，字母T表示电气设备外壳接地。

设备外壳通过低电阻接地，限制故障电压在安全范围以内，这种系统就是IT系统。字母I表示配电网

不接地或经高阻抗接地，字母T表示电气设备外壳接地。

沿电流方向：

第一个字母I表示中性点（配电网）不接地

第二个字母T表示设备外壳接地

注册安全工程师-其他安全

2 / 28

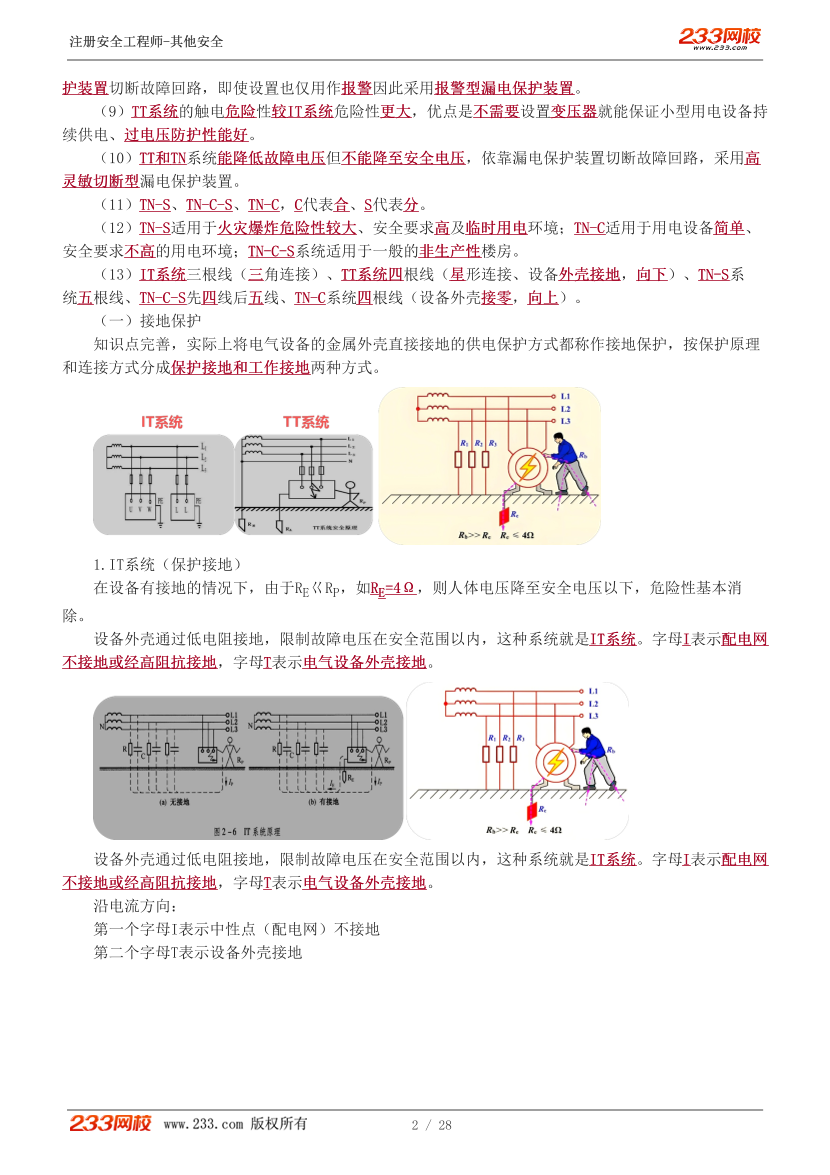

护装置切断故障回路，即使设置也仅用作报警因此采用报警型漏电保护装置。

（9）TT系统的触电危险性较IT系统危险性更大，优点是不需要设置变压器就能保证小型用电设备持

续供电、过电压防护性能好。

（10）TT和TN系统能降低故障电压但不能降至安全电压，依靠漏电保护装置切断故障回路，采用高

灵敏切断型漏电保护装置。

（11）TN-S、TN-C-S、TN-C，C代表合、S代表分。

（12）TN-S适用于火灾爆炸危险性较大、安全要求高及临时用电环境；TN-C适用于用电设备简单、

安全要求不高的用电环境；TN-C-S系统适用于一般的非生产性楼房。

（13）IT系统三根线（三角连接）、TT系统四根线（星形连接、设备外壳接地，向下）、TN-S系

统五根线、TN-C-S先四线后五线、TN-C系统四根线（设备外壳接零，向上）。

（一）接地保护

知识点完善，实际上将电气设备的金属外壳直接接地的供电保护方式都称作接地保护，按保护原理

和连接方式分成保护接地和工作接地两种方式。

1.IT系统（保护接地）

在设备有接地的情况下，由于REㄍRP，如RE=4Ω，则人体电压降至安全电压以下，危险性基本消

除。

设备外壳通过低电阻接地，限制故障电压在安全范围以内，这种系统就是IT系统。字母I表示配电网

不接地或经高阻抗接地，字母T表示电气设备外壳接地。

设备外壳通过低电阻接地，限制故障电压在安全范围以内，这种系统就是IT系统。字母I表示配电网

不接地或经高阻抗接地，字母T表示电气设备外壳接地。

沿电流方向：

第一个字母I表示中性点（配电网）不接地

第二个字母T表示设备外壳接地

注册安全工程师-其他安全

2 / 28

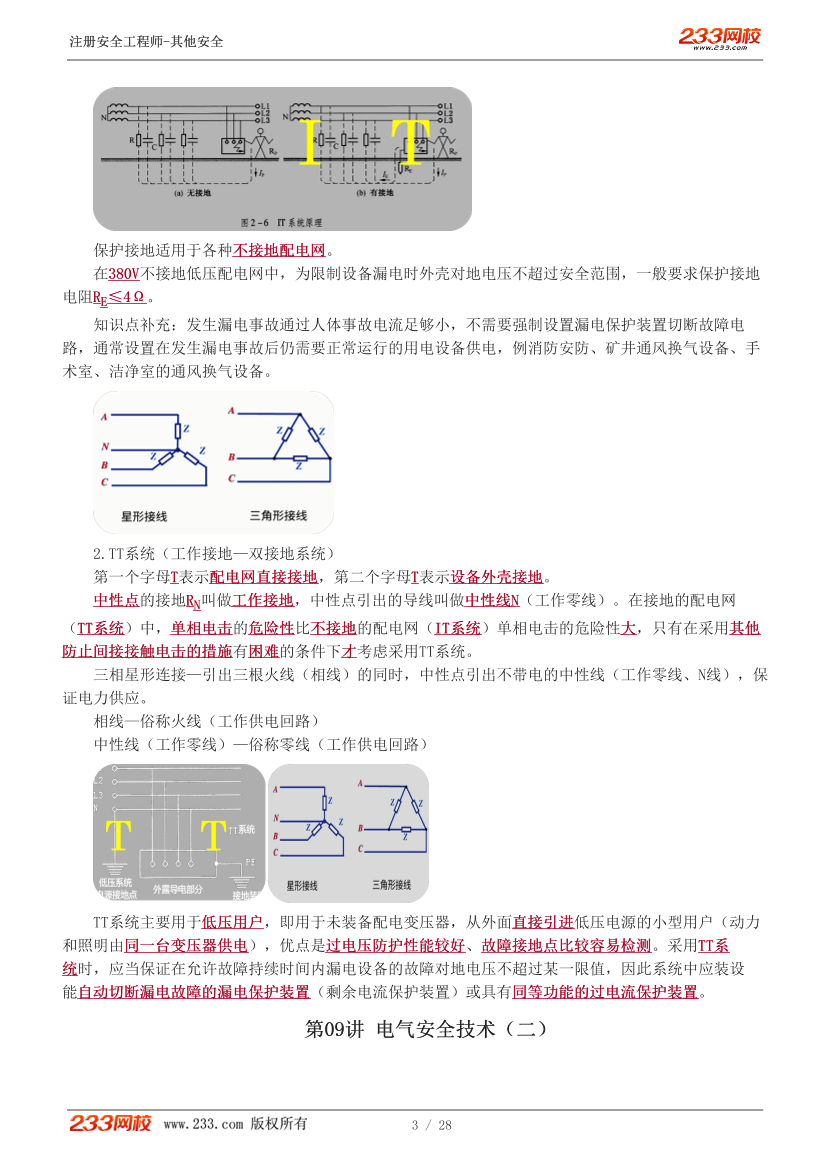

保护接地适用于各种不接地配电网。

在380V不接地低压配电网中，为限制设备漏电时外壳对地电压不超过安全范围，一般要求保护接地

电阻RE≤4Ω。

知识点补充：发生漏电事故通过人体事故电流足够小，不需要强制设置漏电保护装置切断故障电

路，通常设置在发生漏电事故后仍需要正常运行的用电设备供电，例消防安防、矿井通风换气设备、手

术室、洁净室的通风换气设备。

2.TT系统（工作接地—双接地系统）

第一个字母T表示配电网直接接地，第二个字母T表示设备外壳接地。

中性点的接地RN叫做工作接地，中性点引出的导线叫做中性线N（工作零线）。在接地的配电网

（TT系统）中，单相电击的危险性比不接地的配电网（IT系统）单相电击的危险性大，只有在采用其他

防止间接接触电击的措施有困难的条件下才考虑采用TT系统。

三相星形连接—引出三根火线（相线）的同时，中性点引出不带电的中性线（工作零线、N线），保

证电力供应。

相线—俗称火线（工作供电回路）

中性线（工作零线）—俗称零线（工作供电回路）

TT系统主要用于低压用户，即用于未装备配电变压器，从外面直接引进低压电源的小型用户（动力

和照明由同一台变压器供电），优点是过电压防护性能较好、故障接地点比较容易检测。采用TT系

统时，应当保证在允许故障持续时间内漏电设备的故障对地电压不超过某一限值，因此系统中应装设

能自动切断漏电故障的漏电保护装置（剩余电流保护装置）或具有同等功能的过电流保护装置。

第09讲 电气安全技术（二）

注册安全工程师-其他安全

3 / 28

保护接地适用于各种不接地配电网。

在380V不接地低压配电网中，为限制设备漏电时外壳对地电压不超过安全范围，一般要求保护接地

电阻RE≤4Ω。

知识点补充：发生漏电事故通过人体事故电流足够小，不需要强制设置漏电保护装置切断故障电

路，通常设置在发生漏电事故后仍需要正常运行的用电设备供电，例消防安防、矿井通风换气设备、手

术室、洁净室的通风换气设备。

2.TT系统（工作接地—双接地系统）

第一个字母T表示配电网直接接地，第二个字母T表示设备外壳接地。

中性点的接地RN叫做工作接地，中性点引出的导线叫做中性线N（工作零线）。在接地的配电网

（TT系统）中，单相电击的危险性比不接地的配电网（IT系统）单相电击的危险性大，只有在采用其他

防止间接接触电击的措施有困难的条件下才考虑采用TT系统。

三相星形连接—引出三根火线（相线）的同时，中性点引出不带电的中性线（工作零线、N线），保

证电力供应。

相线—俗称火线（工作供电回路）

中性线（工作零线）—俗称零线（工作供电回路）

TT系统主要用于低压用户，即用于未装备配电变压器，从外面直接引进低压电源的小型用户（动力

和照明由同一台变压器供电），优点是过电压防护性能较好、故障接地点比较容易检测。采用TT系

统时，应当保证在允许故障持续时间内漏电设备的故障对地电压不超过某一限值，因此系统中应装设

能自动切断漏电故障的漏电保护装置（剩余电流保护装置）或具有同等功能的过电流保护装置。

第09讲 电气安全技术（二）

注册安全工程师-其他安全

3 / 28

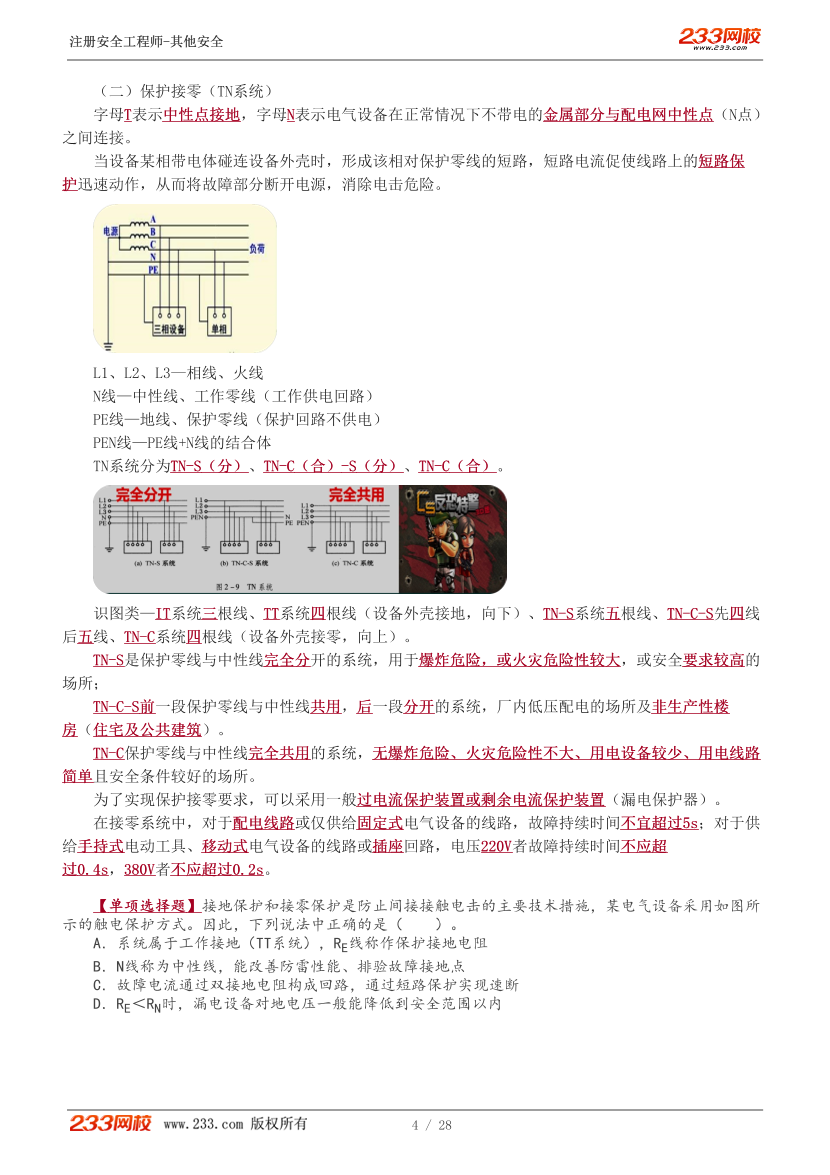

（二）保护接零（TN系统）

字母T表示中性点接地，字母N表示电气设备在正常情况下不带电的金属部分与配电网中性点（N点）

之间连接。

当设备某相带电体碰连设备外壳时，形成该相对保护零线的短路，短路电流促使线路上的短路保

护迅速动作，从而将故障部分断开电源，消除电击危险。

L1、L2、L3—相线、火线

N线—中性线、工作零线（工作供电回路）

PE线—地线、保护零线（保护回路不供电）

PEN线—PE线+N线的结合体

TN系统分为TN-S（分）、TN-C（合）-S（分）、TN-C（合）。

识图类—IT系统三根线、TT系统四根线（设备外壳接地，向下）、TN-S系统五根线、TN-C-S先四线

后五线、TN-C系统四根线（设备外壳接零，向上）。

TN-S是保护零线与中性线完全分开的系统，用于爆炸危险，或火灾危险性较大，或安全要求较高的

场所；

TN-C-S前一段保护零线与中性线共用，后一段分开的系统，厂内低压配电的场所及非生产性楼

房（住宅及公共建筑）。

TN-C保护零线与中性线完全共用的系统，无爆炸危险、火灾危险性不大、用电设备较少、用电线路

简单且安全条件较好的场所。

为了实现保护接零要求，可以采用一般过电流保护装置或剩余电流保护装置（漏电保护器）。

在接零系统中，对于配电线路或仅供给固定式电气设备的线路，故障持续时间不宜超过5s；对于供

给手持式电动工具、移动式电气设备的线路或插座回路，电压220V者故障持续时间不应超

过0.4s，380V者不应超过0.2s。

【单项选择题】接地保护和接零保护是防止间接接触电击的主要技术措施，某电气设备采用如图所 示的触电保护方式。因此，下列说法中正确的是（　　）。

A．系统属于工作接地（TT系统），RE线称作保护接地电阻

B．N线称为中性线，能改善防雷性能、排验故障接地点 C．故障电流通过双接地电阻构成回路，通过短路保护实现速断 D．RE＜RN时，漏电设备对地电压一般能降低到安全范围以内
