第三节　安装工程常用管件、附件

一、管件
(一)管件
1．螺纹连接管件
常用的螺纹连接管件有管接头，异径管(大小头)，等径与异径三通、等径与异径四通，活接头。
螺纹连接管件主要用于供暖、给排水管道和煤气管道上。在工艺管道中，除需要经常拆卸的低压管道外，其他物料管道上很少使用。
(二)附件
2．封头
(1)平盖封头。适用于压力较低的管路。
(2)椭圆形封头。适用于压力较大的低、中压管路。
二、法兰
法兰连接包括上下法兰、垫片及螺栓螺母三部分。
(一)法兰

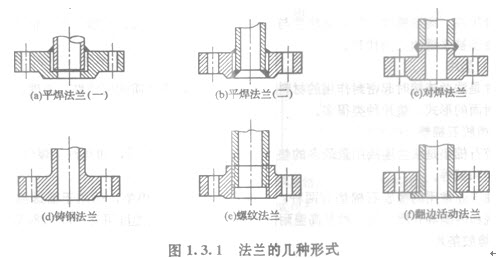

法兰按照其结构形式和压力不同可分为以下几种，如图1．3．1所示：

1．平焊法兰
平焊法兰是中低压工业管道常用的一种。平焊法兰与管子固定时，是将法兰套在管端，焊接法兰里口和外口，使法兰固定。平焊法兰适用于公称压力不超过2．50MPa。
2．对焊法兰
对焊法兰又称为高颈法兰。它的强度大，不易变形，密封性能较好。对焊法兰分为以下几种形式：
(1)光滑式对焊法兰。其公称压力为2．50MPa以下，规格范围为DNl0～800mm。
(2)凹凸式密封面对焊法兰。由于凹凸密封面严密性强，承受压力大，每副法兰的密封面必须一个是凹面，另一个是凸面。常用公称压力范围为4．00～16．OOMPa，规格范围为一DNl5--一400mm。
(3)榫槽密封面对焊法兰。密封性能好，结构形式类似凹凸式密封面法兰，该法兰必须配套使用。公称压力为1．60"～6．40MPa，常用规格范围为DNl5～400mm。
(4)梯形槽式密封面对焊法兰。承受压力大，常用公称压力为6．40、10．O0、16．00MPa，规格范围为DNl5～250rnm。 ．
3．管口翻边活动法兰
管口翻边活动法兰多用于铜、铝等有色金属及不锈钢管道上。其优点是由于法兰可以自由活动，法兰穿螺丝时非常方便；缺点是不能承受较大的压力。
4．焊环活动法兰
焊环活动法兰多用于管壁比较厚的不锈钢管法兰的连接。它的连接方法是将与管子材质相同的焊环直接焊在管端，利用焊环作密封面，其密封面有光滑式和榫槽式两种。
5．螺纹法兰
螺纹法兰是用螺纹与管端连接的法兰，有高压和低压两种。高压螺纹的特点是法兰与管内介质不接触，安装也比较方便。低压螺纹法兰现已逐步被平焊法兰所代替。
(二)垫片
1．橡胶石棉垫
橡胶石棉垫是法兰连接用量多的垫片。．
炼油工业常用的橡胶石棉垫有两种：一种是耐油橡胶石棉垫，适用于输送油、液化气、丙烷和丙酮等介质。另一种是高温耐油石棉橡胶垫，使用温度可达350^-380"C。
2．橡胶垫片
橡胶垫片有一定的耐腐蚀性。这种垫片的特点是利用橡胶的弹性达到较好的密封效果，常用于输送低压水、酸和碱等介质的管道法兰连接。
3．缠绕式垫片
缠绕式垫片是用金属钢带和非金属填料带缠绕而成。这种垫片具有制造简单，价格低廉，材料能被充分利用，密封性能较好的优点。
4．齿形垫片
5．金属垫片
6．塑料垫片
塑料垫片适用于输送各种腐蚀性较强的管道的法兰连接。
(三)法兰用螺栓
例题1：管壁比较厚的不锈钢管采用法兰连接时，其连接法兰的形式为（ ）
A. 平焊法兰
B. 对焊法兰
C. 翻边活动法兰
D. 焊环活动法兰
答案：D. 焊环活动法兰
例题2：在法兰连接中，法兰与管内介质不接触的连接方式为（ ）
A.平焊法兰
B.对焊法兰
C.高颈法兰
D.高压螺纹法兰
答案：D.高压螺纹法兰
例题3：制造简单，价格低廉，材料能被充分利用，密封性能较好，在石油化工工艺管道上被广泛应用的垫片为（ ）。
A. 橡胶石棉垫
B. 齿形垫片
C. 缠绕式垫片
D. 塑料垫片
答案：C. 缠绕式垫片
