2021一造《土建计量》思维导图快速解析难点岩体的结构!

作者:233网校-正思齐 2021-02-20 17:16:00
导读:采用思维导图的方式简化知识点,带你快速理清核心考点。

(一)岩体的构成

1、岩石


附表1.矿物硬度表(2019/2020)

硬度

1

2

3

4

5

6

7

8

9

10

矿物

滑石

石膏

方解石

萤石

磷灰石

长石(2020)

石英

黄玉

刚玉

金刚石



附表2.岩浆岩、沉积岩和变质岩的地址特征表(2019/2020)

岩类

岩浆岩

沉积岩

变质岩(2019)

主要矿物成分

全部为从岩浆岩中析出的原生矿物,成分复杂,但较稳定。浅色的矿物有石英、长石、白云母等;深色的矿物有黑云母、角闪石、辉石、橄榄石等

次生矿物占主要地位,成分单一,一般多不固定。常见的有石英、长石、白云母、方解石(2019)、白云石、高岭石等

除具有变质前原来岩石的矿物,如石英、长石、云母、角闪石、辉石、方解石、白云石、高岭石等外,尚有经变质作用产生的矿物,如石榴子石、滑石、绿泥石、蛇纹石等(2020)

结构

以结晶粒状、斑状结构为特征

以碎屑、泥质及生物碎屑结构为特征

以变晶结构等为特征

构造

具块状、流纹状、气孔状、杏仁状构造

具层理构造

多具片理构造



2、土


3、结构面

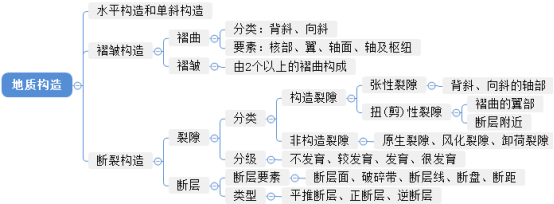

4、地质构造


附表3.裂隙发育程度分级表及对工程的影响表(2014)

发育程度等级

基本特征

对基础工程

对工程建筑物

裂隙

规则性

间距

裂隙

填充物

被切割成

不发育

1~2组

规则

>1m

密闭


巨块状

无影响

对岩体稳定性

影响不大

较发育(2014)

2~3组

较规则

>0.4m

多为密闭

少有

大块状

影响

不大

相当影响

发育

>3组

不规则

<0.4m

大部分为张开裂隙

部分

小块状


很大影响

很发育

>3组

杂乱

<0.2m

张开裂隙为主

一般均有

碎石状


严重影响



(二)岩体的结构特征

1、结构体特征(了解)

2、岩体结构类型
