监理工程师考试教材动辄几百页，看一遍容易“前看后忘”。对于监理备考，思维导图是构建知识体系的高效工具。善用者能大幅提升复习效率，尤其在冲刺阶段，一张好的导图抵得过翻看十遍教材。
233网校已根据新教材整理2026《目标控制(土建)》各章节思维导图，重要考点一个都不落下！建议重点标注高频考点和易混淆点（用不同颜色标记），形成自己的“考点地图”效果更佳！
↓添加学霸君微信，获取思维导图(微信号：ks233wx8）↓

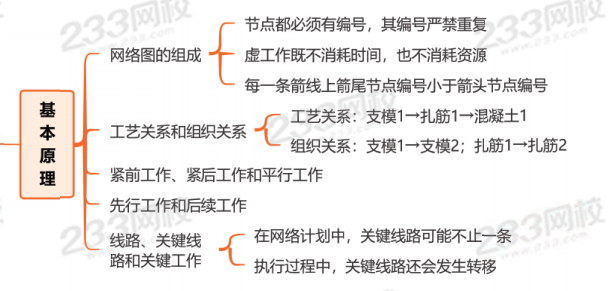

思维导图：工程网络计划技术-基本原理
配套经典习题巩固
1、双代号网络计划中虚工作的含义是指（ ）。
A.相邻工作间的逻辑关系，只消耗时间
B.相邻工作间的逻辑关系，只消耗资源
C.相邻工作间的逻辑关系，消耗资源和时间
D.相邻工作间的逻辑关系，不消耗资源和时间
参考答案：D
参考解析：在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，称为虚工作。虚工作既不消耗时间，也不消耗资源，虚工作主要用来表示相邻两项工作之间的逻辑关系。但有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分。
2、关于工程网络计划的说法，正确的是（）。
A.关键线路上的工作均为关键工作
B.关键线路上工作的总时差均为零
C.一个网络计划中只有一条关键线路
D.关键线路在网络计划执行过程中不会发生转移
参考答案：A
参考解析：选项A正确，关键线路上的工作称为关键工作。
选项B错误，当网络计划的计划工期等于计算工期时，关键工作的总时差为零，此时总时差为零的工作组成的线路即为关键工作。当网络计划的计算工期小于计划工期时，关键线路的总时差不为零，此时总时差为最小的工作为关键工作。
选项C错误，工程网络计划中，关键线路可能不止一条。
选项D错误，在工程网络计划实施过程中，关键线路还会发生转移。
选项B错误，当网络计划的计划工期等于计算工期时，关键工作的总时差为零，此时总时差为零的工作组成的线路即为关键工作。当网络计划的计算工期小于计划工期时，关键线路的总时差不为零，此时总时差为最小的工作为关键工作。
选项C错误，工程网络计划中，关键线路可能不止一条。
选项D错误，在工程网络计划实施过程中，关键线路还会发生转移。
3、工程网络计划中，非生产性工作之间由工作程序决定的先后顺序关系属于( )关系。
A.组织
B.搭接
C.工艺
D.平行
参考答案：C
参考解析：工作之间由于组织安排需要或资源（劳动力、原材料、施工机具等）调配需要而规定的先后顺序关系称为组织关系。
生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。
生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。
4、某工程双代号网络计划如图3—2所示，工作B的后续工作有（ ）。
A.工作D
B.工作E
C.工作J
D.工作K
E.工作L
参考答案：B,C,D,E
参考解析：相对于某工作而言，从该工作之后开始，顺箭头方向经过一系列箭线与节点到网络图最后一个节点（终点节点）的各条通路上的所有工作，都称为该工作的后续工作。
工作B的紧后工作有E、G、H、I四项工作，在B工作后面的E、G、H、I、J、K、L工作都是后续工作。
工作B的紧后工作有E、G、H、I四项工作，在B工作后面的E、G、H、I、J、K、L工作都是后续工作。
5、某工程双代号网络计划如下图所示，工作C的后续工作有（）。
A.工作J
B.工作H
C.工作I
D.工作K
E.工作L
参考答案：B,C,D,E
参考解析：相对于某工作而言，从该工作之后开始，顺箭头方向经过一系列箭线与节点到网络图最后一个节点（终点节点）的各条通路上的所有工作，都称为该工作的后续工作。
6、关于工程网络计划中关键线路的说法，正确的有( )。
A.关键线路是工作持续时间之和最大的线路
B.关键线路上的节点均为关键节点
C.相邻两项工作之间的时间间隔为零的线路为关键线路
D.关键工作均在关键线路上
E.关键线路可能有多条
参考答案：B,C,D,E
参考解析：选项A错误，单代号搭接网络计划中，工作持续时间之和最大的线路不一定是关键线路。
选项B正确，在双代号网络计划中，关键线路上的节点称为关键节点。
选项C正确，单代号及单代号搭接网络计划关键线路的判定中，从网络计划的终点节点开始，逆着箭线方向依次找出相邻两项工作之间的时间间隔为零的线路就是关键线路。
选项D正确，关键线路上的工作称为关键工作，所以关键工作均在关键线路上。
此处存在争议，有的观点认为关键工作也会在非关键线路上所以不正确，注意此处并不是说关键工作只存在在关键线路上。
选项E正确，在工程网络计划中，关键线路可能不止一条。
选项B正确，在双代号网络计划中，关键线路上的节点称为关键节点。
选项C正确，单代号及单代号搭接网络计划关键线路的判定中，从网络计划的终点节点开始，逆着箭线方向依次找出相邻两项工作之间的时间间隔为零的线路就是关键线路。
选项D正确，关键线路上的工作称为关键工作，所以关键工作均在关键线路上。
此处存在争议，有的观点认为关键工作也会在非关键线路上所以不正确，注意此处并不是说关键工作只存在在关键线路上。
选项E正确，在工程网络计划中，关键线路可能不止一条。
