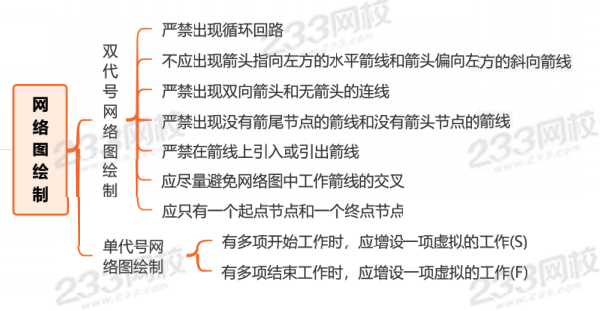

思维导图：网络图绘制
配套经典习题巩固
1、在如下图所示双代号网络图中，不存在错误的是（ ）。
A.节点编号重复
B.虚工作多余
C.循环回路
D.箭尾节点号大于箭头节点号
参考答案：B
参考解析：本题中存在两个节点编号②，存在循环回路，箭尾节点编号大于箭头结尾编号。
题干的意思是选出图中没有出现的绘图错误。
题干的意思是选出图中没有出现的绘图错误。
2、下列双代号网络工作路线图示中，绘图正确的是（ ）。
A.
B.
C.
D.
参考答案：A
参考解析：选项A正确，符合双代号网络图的所有绘图规则。
选项B错误，无节点编号。
选项C错误，出现无箭头连线。
选项D错误，节点编号表示方式错误。
选项B错误，无节点编号。
选项C错误，出现无箭头连线。
选项D错误，节点编号表示方式错误。
3、根据下表给定的逻辑关系绘制某分部工程双代号网络计划如下图所示，其作图错误的是( )。
A.节点编号不对
B.逻辑关系不对
C.有多个起点节点
D.有多个终点节点
参考答案：D
参考解析：本题考核的是双代号网络图的绘制规则。
图中存在⑥和⑦两个终点节点。
图中存在⑥和⑦两个终点节点。
4、某分部工程双代号网络计划如下图所示，图中错误包括( )。
A.有多个起点节点
B.有多个终点节点
C.存在循环回路
D.节点编号重复
E.节点编号有误
参考答案：B,C,D,E
参考解析：选项A错误，从图中可以看到，只有节点①作为起点节点，没有其他节点同时作为起点节点。
选项B正确，图中存在⑨、⑩两个终点节点。
选项C正确，存在循环回路④→⑤→⑥→④。
选项D正确，存在两个节点⑧。
选项E正确，节点编号重复即属于节点编号有误。
[|||][|||][|||][|||][|||][|||]
选项B正确，图中存在⑨、⑩两个终点节点。
选项C正确，存在循环回路④→⑤→⑥→④。
选项D正确，存在两个节点⑧。
选项E正确，节点编号重复即属于节点编号有误。
[|||][|||][|||][|||][|||][|||]
5、某工程网络图如下图所示，根据网络图的绘图规则，图中存在的错误有（ ）。
A.存在循环回路
B.存在无箭头的连线
C.箭线交叉处理有误
D.存在多起点节点
E.节点编号有误
参考答案：B,C
参考解析：选项B，②、③存在无箭头的连线；
选项C，D、E工作箭线交叉处理有误，应采用过桥法和指向法。
其他选项在图中没有体现。
选项C，D、E工作箭线交叉处理有误，应采用过桥法和指向法。
其他选项在图中没有体现。
6、分部工程双代号网络图如下图所示，图中的错误有（）。
A.多个终点节点
B.多个起点节点
C.工作代号重复
D.节点编号有误
E.存在循环回路
参考答案：A,D,E
参考解析：本题考查的是双代号网络图的绘制。选项A错误，⑦、⑧两个终点节点；选项D错误，节点编号有误③→②；选项E错误，存在循环回路③→④→⑥→③。
