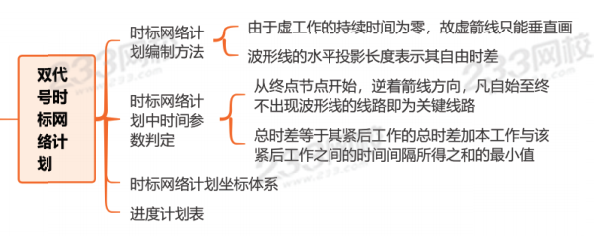

思维导图：双代号时标网络计划
配套经典习题巩固

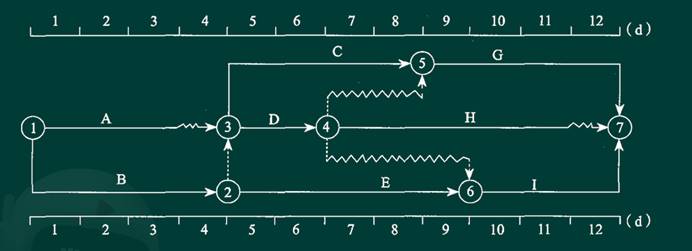

1、某工程双代号时标网络计划如下图所示，其中工作A的总时差为（ ）d。
A.1
B.2
C.3
D.4
2、某工程双代号时标网络计划如下图所示，工作D的总时差和自由时差分别为（）。
A.均为 0周
B.1周和 0周
C.1周和 1周
D.2周和 1周
工作的总时差：
（1）以终点节点为完成节点的工作，其总时差应等于计划工期与本工作最早完成时间之差；
（2）其他工作的总时差等于其紧后工作的总时差加本工作与该紧后工作之间的时间间隔所得之和的最小值。
工作 D 为关键工作，其总时差和自由时差均为 0 周。
3、某房屋建筑工程，施工总承包单位在监理工程师要求的时间内，提交了室内装饰装修工程的进度计划(单位：周)，如下图所示，可知C工作的总时差为( )周。
A.1
B.2
C.3
D.4
工作的总时差是在不影响工期的前提下，该工作能够自由调度的所有时间，因此，工作的总时差即相当于是该工作所在最长工作线路的长度与工期之间的时间差。由图可知，该室内装饰装修工程的工期为15周，C工作所在最长线路为A→B→C→F→I，总长度为2+2+2+4+2=12周，因此，C工作的总时差=15-12=3周。
4、某工程双代号时标网络计划如下图所示，由此可得正确的结论有（ ）。
A.工作A为关键工作
B.工作B的自由时差为2天
C.工作C的总时差为零
D.工作D的最迟完成时间为第8天
E.工作E的最早开始时间为第2天
5、某工程项目时标网络图如下图所示，则( )。
A.工作I的最早开始时间为第10天
B.工作D的总时差为3d
C.工作C的自由时差为2d
D.工作C的最迟开始时间为第2天
E.工作D的最迟完成时间为第12天
6、某工程双代号时标网络计划如下图所示，该计划表明（ ）。
A.工作C的自由时差为2天
B.工作E的最早开始时间为第4天
C.工作D为关键工作
D.工作H的总时差和自由时差均为零
E.工作B的最迟完成时间为第1天
选项B错误，工作E的最早开始时间为第2天。
选项C正确，关键线路为A→D→G→I，所以工作D为关键工作。
选项D错误，工作H的总时差为1天，自由时差为0；
选项E错误，工作B的最迟完成时间为第2天。
