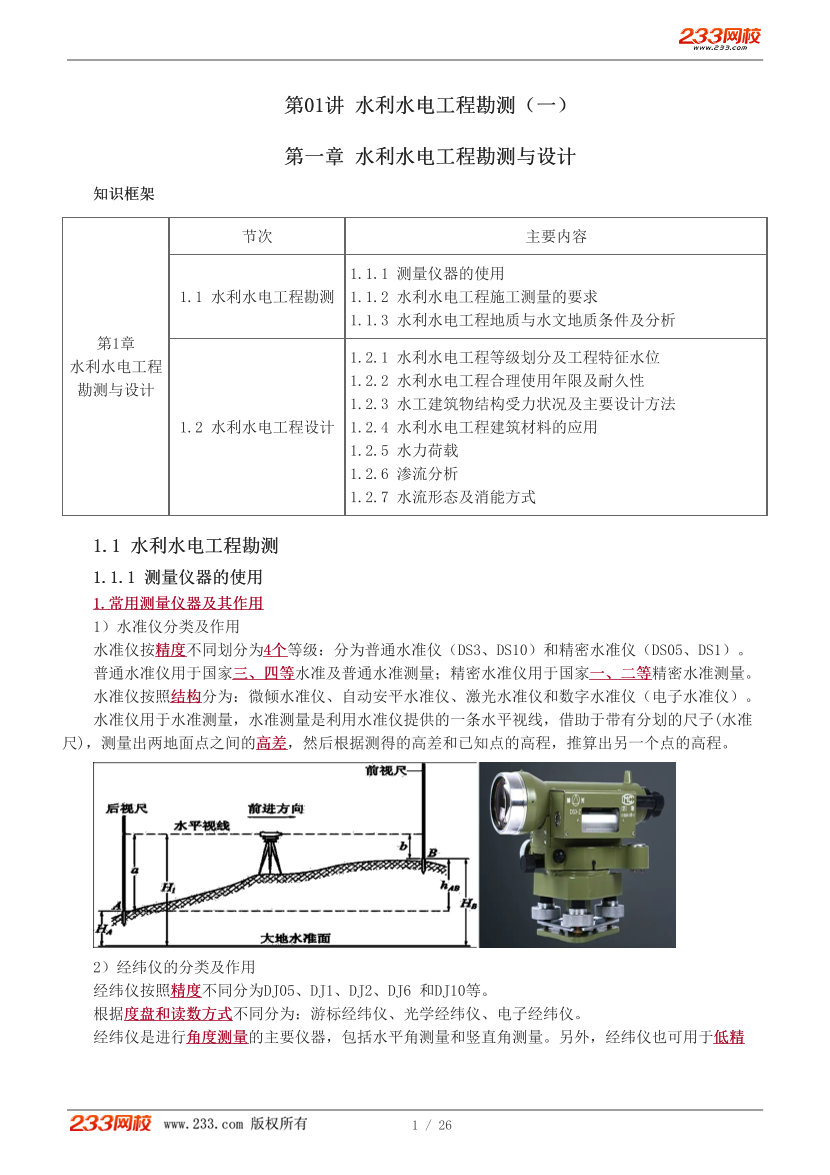

第01讲 水利水电工程勘测（一）

第一章 水利水电工程勘测与设计

知识框架

第1章

水利水电工程

勘测与设计

节次 主要内容

1.1 水利水电工程勘测

1.1.1 测量仪器的使用

1.1.2 水利水电工程施工测量的要求

1.1.3 水利水电工程地质与水文地质条件及分析

1.2 水利水电工程设计

1.2.1 水利水电工程等级划分及工程特征水位

1.2.2 水利水电工程合理使用年限及耐久性

1.2.3 水工建筑物结构受力状况及主要设计方法

1.2.4 水利水电工程建筑材料的应用

1.2.5 水力荷载

1.2.6 渗流分析

1.2.7 水流形态及消能方式

1.1 水利水电工程勘测

1.1.1 测量仪器的使用

1.常用测量仪器及其作用

1）水准仪分类及作用

水准仪按精度不同划分为4个等级：分为普通水准仪（DS3、DS10）和精密水准仪（DS05、DS1）。

普通水准仪用于国家三、四等水准及普通水准测量；精密水准仪用于国家一、二等精密水准测量。

水准仪按照结构分为：微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪（电子水准仪）。

水准仪用于水准测量，水准测量是利用水准仪提供的一条水平视线，借助于带有分划的尺子(水准

尺)，测量出两地面点之间的高差，然后根据测得的高差和已知点的高程，推算出另一个点的高程。

2）经纬仪的分类及作用

经纬仪按照精度不同分为DJ05、DJ1、DJ2、DJ6 和DJ10等。

根据度盘和读数方式不同分为：游标经纬仪、光学经纬仪、电子经纬仪。

经纬仪是进行角度测量的主要仪器，包括水平角测量和竖直角测量。另外，经纬仪也可用于低精

1 / 26
