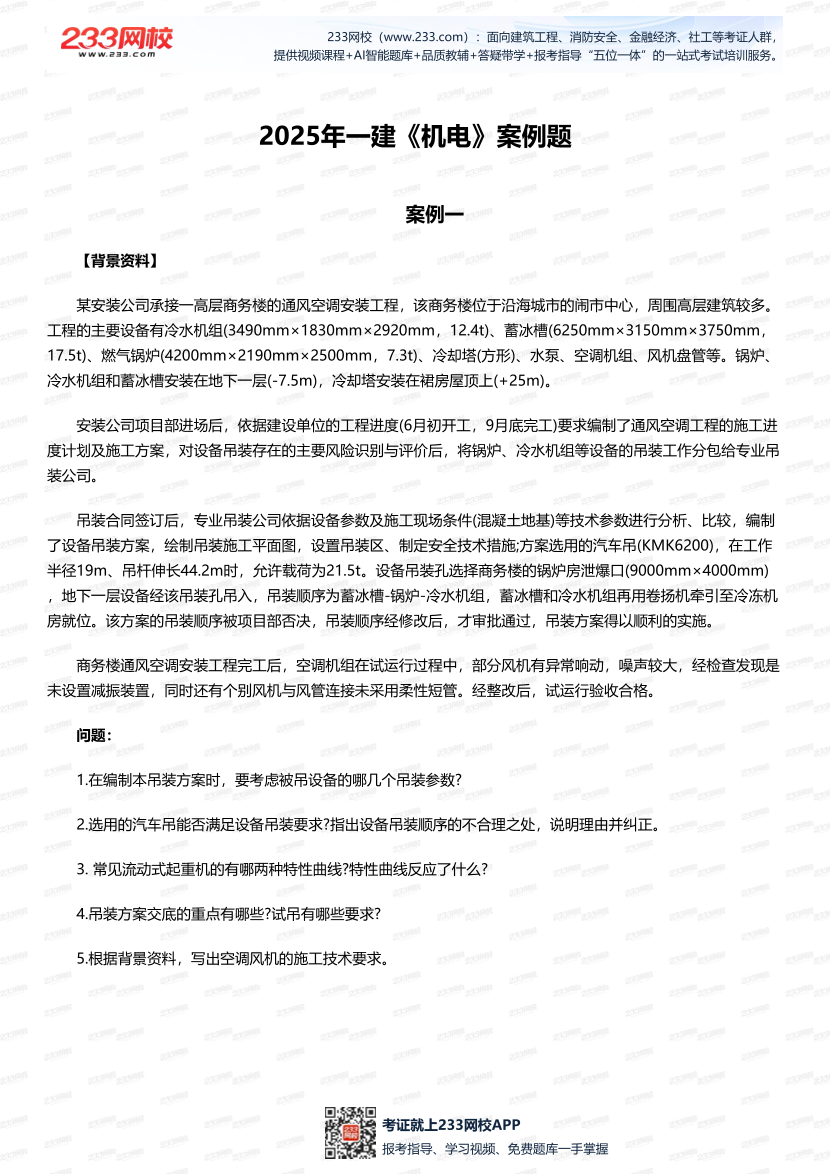

2025年一建《机电》案例题

案例一

【背景资料】

某安装公司承接一高层商务楼的通风空调安装工程，该商务楼位于沿海城市的闹市中心，周围高层建筑较多。

工程的主要设备有冷水机组(3490mm×1830mm×2920mm，12.4t)、蓄冰槽(6250mm×3150mm×3750mm，

17.5t)、燃气锅炉(4200mm×2190mm×2500mm，7.3t)、冷却塔(方形)、水泵、空调机组、风机盘管等。锅炉、

冷水机组和蓄冰槽安装在地下一层(-7.5m)，冷却塔安装在裙房屋顶上(+25m)。

安装公司项目部进场后，依据建设单位的工程进度(6月初开工，9月底完工)要求编制了通风空调工程的施工进

度计划及施工方案，对设备吊装存在的主要风险识别与评价后，将锅炉、冷水机组等设备的吊装工作分包给专业吊

装公司。

吊装合同签订后，专业吊装公司依据设备参数及施工现场条件(混凝土地基)等技术参数进行分析、比较，编制

了设备吊装方案，绘制吊装施工平面图，设置吊装区、制定安全技术措施;方案选用的汽车吊(KMK6200)，在工作

半径19m、吊杆伸长44.2m时，允许载荷为21.5t。设备吊装孔选择商务楼的锅炉房泄爆口(9000mm×4000mm)

，地下一层设备经该吊装孔吊入，吊装顺序为蓄冰槽-锅炉-冷水机组，蓄冰槽和冷水机组再用卷扬机牵引至冷冻机

房就位。该方案的吊装顺序被项目部否决，吊装顺序经修改后，才审批通过，吊装方案得以顺利的实施。

商务楼通风空调安装工程完工后，空调机组在试运行过程中，部分风机有异常响动，噪声较大，经检查发现是

未设置减振装置，同时还有个别风机与风管连接未采用柔性短管。经整改后，试运行验收合格。

问题：

1.在编制本吊装方案时，要考虑被吊设备的哪几个吊装参数?

2.选用的汽车吊能否满足设备吊装要求?指出设备吊装顺序的不合理之处，说明理由并纠正。

3. 常见流动式起重机的有哪两种特性曲线?特性曲线反应了什么?

4.吊装方案交底的重点有哪些?试吊有哪些要求?

5.根据背景资料，写出空调风机的施工技术要求。
