5表+9题,快速吃透一建《建筑实务》施工测量4大考点

作者:233网校-VIVI-籽苒 2021-02-03 08:39:00
导读:本文为2021年一级建造师《建筑实务》1A415010施工测量考点跟学笔记!

1A415010 施工测量”考点学霸笔记

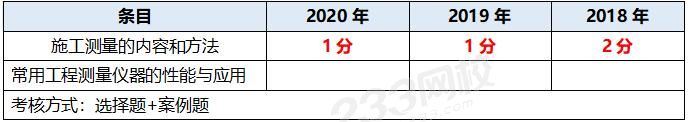

一、近三年分值统计


二、本节4大重要考点总结

考点一、施工测量的基本工作



考点二、施工测量的方法

1、建筑物细部点平面位置的测设

直角坐标法

施工控制网为方格网轴线形式时,采用直角坐标法放线最为方便【2014/2020】

极坐标法

适用于测设点靠近控制点,便于量距的地方。

角度前方交会法

适用于不便量距或测设点远离控制点的地方。对于一般小型建筑物管线的定位,亦可采用此法。

距离交会法

不需要使用仪器,但精度较低

方向线交会法

测定点由相对应的两已知点或两定向点的方向线交会而得。

2、建筑物细部点高程位置的测设


后视高程(已知点HA)+后视读数(已知点a)=前视高程(待定点HB)+前视读数(待定点b),即:

【HA+a=HB+b


考点三、建筑物施工期间的变形测量

应进行变形测量的建筑

1)地基基础设计等级为甲级的建筑;(普基建)

2)软弱地基上的地基基础设计等级为乙级的建筑;(软基建)

3)加层、扩建或处理地基上的建筑;(扩建)

4)受临近施工影响或地下水影响的建筑;(影响)

5)采用新型基础或新型结构的建筑;(建筑)

6)大型城市基础设施;(基础)

7)体型狭长且地基土变化明显的建筑。(建筑)

【口诀:甲乙长大加薪水】

变形测量要求

1)各类建筑:进行沉降观测,进行场地沉降观测、地基土分层沉降观测斜坡位移观测

2)基坑工程:应进行基坑及其支护结枃变形观周边环境变形观测;对一级基坑应进行基坑回弹观测。

3)高层超高层建筑:应进行倾斜观测。

4)建筑出现裂缝时:应进行倾斜观测。

6)施工需要时:进行其他类型的变形观测。

变形测量精度

特等、一等、二等、三等、四等

变形测量的基准点

分为沉降基准点和位移基准点,需要时可设置工作基点。设置要求:

1)沉降观测基准点,在特等、一等沉降观测时,不应少于4个;其他等级沉降观测时不应少于3个;

2)位移观测基准,水平位移观测、基坑监测和边坡监测,在特等、一等观测时,不应少于4个;其他等级观测时不应少于3个。

相邻地基的沉降观测

在基坑降水时和基坑开挖过程中应每天观测1次。混凝土底板浇筑完成10d以后,可2 ~ 3d观测1次,直至地下室顶板完成和水位恢复。

基坑变形观测

1)分为基坑支护结构变形观测回弹观测

2)监测点布置要求:

沿基坑周边布置,周边中部阳角处、受力变形较大处设点;观测点间距不应大于20m,且每侧边不宜少于3个;水平和垂直观测点宜共用同一点。

基坑支护结构位移观测

从基坑围护结构施工开始,基坑开挖期间每1~2d观测1次,位移速率和位移量大时应每天1~2次。基坑开挖间隙或开挖及桩基施工结束后,且变形趋于稳定时,可7d观测1次

基坑回弹观测

不应少于3次第一次应在基坑开挖之第二次应在基坑挖好之第三次应在浇筑基础混凝土之

民用建筑基础及上部结构沉降观测点布设位置

【2018】

1)建筑的四角、核心筒四角、大转角处及沿外墙每10~20m处或每隔2~3根柱基上;

2)高低层建筑、新旧建筑和纵横墙等交接处的两侧;

3)对于宽度大于或等于15m的建筑,应在承重内隔墙中部设内墙点,并在室内地面中心及四周设地面点;

4)框架结构及结构建筑的每个和部分柱基上或沿纵横轴线上;

5)筏形基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置;

6)超高层建筑和大型网架结构的每个大型结构柱监测点不宜少于2个,且对称布置。

必须立即实施安全预案,同时

应提高观测频率或增加观测内容的5种情况【2016】

1)变形量或变形速率出现异常变化;

2)变形量或变形速率达到或超出预警值
3)周边或开挖面出现塌陷、滑坡情况;
4)建筑本身、周边建筑及地表出现异常
5)由于地震、暴雨、冻融等自然灾害引起的其他异常变形情况。

习题1:【2018】民用建筑上部结构沉降观测点宜布置在(   )。

A. 建筑四角

B. 核心筒四角

C. 大转角处

D. 基础梁上

E.高低层交接处

233网校答案: ABC

习题2:【2014】对施工控制网为方格网形式的建筑场地,最方便的平面点位放线测量方法是( )。

A.直角坐标法

B.极坐标法

C.角度前方交会法

D.距离交会法

233网校答案: A

233网校解析:当建筑场地的施工控制网为方格网或轴线形式时,采用直角坐标法放线最为方便。

习题3:【2020】依据建筑场地的施工控制方格网放线,最为方便的方法是(   )。

A. 极坐标法

B. 角度前方交会法

C. 直角坐标法

D. 方向线交会法

233网校答案: C
233网校解析:本题与2014年的考题几乎一样。当建筑场地的施工控制网为方格网或轴线形式时,采用直角坐标法放线最为方便。

习题4:【2009】某高程测量,已知A点高程为HA,欲测得B点高程HB,安置水准仪于A、B之间,后视读数为a,前视读数为b,则B点高程HB为( )。

A.HB=HA-a-b

B.HB=HA+a+b

C.HB=HA+a-b

D.HB=HA-a+b

233网校答案: C
233网校解析:由HA+a=HB+b,得知B点高程为:HB=HA+a-b,故正确选项为 C。

习题5:【2005】A点高程为36.05m,现取A点为后视点,B点为前视点,水准测量,前视点读数为1.12m,后视点读数为1.22m,则B点的高程为( )m。

A.  35.15

B.35.95

C.36.15

D.36.95

233网校答案: C

233网校解析:B点高程=A点高程+后视点读数-前视点读数=36.05+1.22-1.12=36.15m,故正确选项为 C。

习题6:【2016案例节选】地下结构施工过程中,测量单位按变形测量方案实施监测时,发现基坑周边地表出现明显裂缝,立即将此异常情况报告给施工单位。施工单位立即要求测量单位及时采取相应的检测措施,并根据观测数据制订后续防控对策。

【问题】变形测量发现异常情况后,第三方测量单位应及时采取哪些措施?针对变形测量,除基坑周边地表出现明显裂缝外,还有那些异常情况也应立即报告委托方?

【233网校答案】

【答案】(1)变形测量发现异常情况后,第三方测量单位应及时采取的措施有:必须立即实施安全预案,同时应提高观测频率或增加观测内容。

(2)应立即报告委托方的异常情况还有:

1)变形量或变形速率出现异常变化;

2)变形量或变形速率达到或超出预警值;

3)周边或开挖面出现塌陷、滑坡情况;

4)建筑本身、周边建筑出现异常;

5)由于地震、暴雨、冻融等自然灾害引起的其他异常变形情况。


考点四、常用工程测量仪器的性能与应用

水准仪

【2005/2013/2019】

功能:测量两点间高差,还可以测量水平距离,但精度不高。

组成:望远镜、水准器、基座

分类:S05 型和 S1 型为精密水准仪,用于国家一、二等水准测量及其他精密水准测量;S3 型水准仪称为普通水准仪,用于国家三、四等水准测量及一般工程水准测量。

经纬仪

【2004】

功能:主要是对水平角竖直角进行测量的一种仪器。还可以测量两点间的水平距离高差

组成:照准部、水平度盘、基座

激光经纬仪能在夜间或黑暗场地进行测量工作,不受照度的影响。

全站仪

功能:同一瞬间内得到平距高差、点的坐标高程

组成:电子经纬仪、光电测距仪、数据记录装置。

适用:用于大型工程的场地坐标测设及复杂工程的定位和细部测设。

习题7:【2019】关于工程测量仪器性能与应用的说法,正确的是(  )。

A. 水准仪可直接测量待定点高程

B. S3 型水准仪可用于国家三等水准测量

C. 经纬仪不可以测量竖直角

D. 激光经纬仪不能在夜间进行测量工作

233网校答案: B

233网校解析:水准仪的主要功能是测量两点间的高差,它不能直接测量待定点的高程,但可由控制点的已知高程来推算测点的高程,A 错误;

S3 型水准仪称为普通水准仪,用于国家三、四等水准测量及一般工程水准测量,B 正确;

经纬仪是对水平角和竖直角进行测量的一种仪器,C 错误;

激光经纬仪能在夜间或黑暗的场地进行测量工作,不受照度的影响,D 错误。

题8:【2004】经纬仪由照准部、( )和基座三部分组成。

A.垂直度盘

B.望远镜

C.支架

D.水平度盘

233网校答案: D

233网校解析:经纬仪由照准部、水平度盘和基座三部分组成。

题9:【2013】能测量水平距离仪器是( )。

A.水准仪

B.经纬仪

C.全站仪

D.垂准仪

233网校答案: D

233网校解析:水准仪利用视距测量原理,可以测量两点间的水平距离

经纬仪利用视距测量原理,还可以测量两点间的水平距离D和高差h。

全站仪在测站上一经观测,必要的观测数据如斜距、天顶距(竖直角)、水平角等均能自动显示,而且几乎是在同一瞬间内得到平距、高差、点的坐标和高程。

水准仪、经纬仪、全站仪都能测量水平距离,利用排除法,可知正确答案为选项D。
