案例一

某国有资金投资的综合办公楼建设项目,依法必须公开招标,采用工程量清单计价方式进行施工招标。

业主委托招标代理机构编制招标公告和招标文件。因工期紧张,招标文件的发售时间定为5月11日(周二)开始。

招标文件中规定:投标截止和开标时间为6月1日上午9:00;投标有效期90天:最高投标限价5930万元(包含暂列金额400万元);投标保证金60万元(可以现金或保函形式提交),其有效期需满足法律法规的规定;单价合同;无需提供履约担保;不组织现场踏勘,由投标人自行踏勘:质量保证金为结算金额的5%,缺陷责任期为36个月,期满后按照约定返还质量保证金。

某潜在投标人在研究招标文件后,认为招标文件中设定的某项资格条件对其产生了限制和排斥,就此向招标人提出了异议。

投标人A经过充分的项目调研、市场询价和工程量复核,认为该项目施工管理和技术风险较小,材料市场价格较为平稳,图纸完善,暂列金额使用的概率较小。

评标委员会在评标时发现:投标人B提交的投标保函的生效日期自5月30日起算,有效期为90天。投标人C的投标报价低于评标基准价35%。投标人D与投标人E的材料员显示为同一人。投标人D解释该材料员系企业新招聘员工,之前在投标人E从业,投标人E在该员工不知情的情况下使用了已经离职员工有关信息投标,因此责任不在自己。

经过评审公示,投标人F(中标价5785万元)被确定为中标人,在签订合同前招标人与其进行了合同谈判,招标人提出压缩总工期5天,相应赶工费用在合同额中增加15万元。

发承包双方签订合同后,承包人按计划进场施工,并确定由某分包人承包该工程中的某分项专业工程,分包合同中约定:工程量为3000㎡,合同工期为11月1日至11月30日,共30天,连续施工,逾期违约金3500元/天:

分包人经测算:正常施工情况下(按计划完成每天安排的工作量),该项工作计划安排20人(每天按8小时计算)完成施工,采用计日工资的平均日工资标准为400元/工日。当延时加班时,每小时工资标准上浮20%,在采取延时方式赶工的情况下(每天延时不超过4小时),延时加班时间内平均降效20%。由于分包人自身原因,致使该分项专业工程推迟至11月6日才开工。分包人为了按合同约定的11月30日完工,制定了如下三个方案:

方案甲:采取全员每天均延时加班。

方案乙:前期采取全员每天延时4小时加班,后期不延时。

方案丙:不延时加班,增加同工效的人数(从其他工地调配),调配工人的平均日工资标准为500元/工日。

根据材料,回答以下1~15题。

1、该项目招标文件发售的最早结束时间为(  )

A.5月13日

B.5月15日

C.5月17日

D.5月19日

参考答案:C
参考解析:

根据《招标投标法实施条例》,招标文件发售期不得少于5日。发售时间为5月11日,12、13、14、15、16。因为刚好16日是星期日,那么以17日为最后一日。

但根据《民法典》,第十章 期间计算

第二百条 民法所称的期间按照公历年、月、日、小时计算。

第二百零一条 按照年、月、日计算期间的,开始的当日不计入,自下一日开始计算。

按照小时计算期间的,自法律规定或者当事人约定的时间开始计算。

第二百零二条 按照年、月计算期间的,到期月的对应日为期间的最后一日;没有对应日的,月末日为期间的最后一日。

第二百零三条 期间的最后一日是法定休假日的,以法定休假日结束的次日为期间的最后一日。

期间的最后一日的截止时间为二十四时;有业务时间的,停止业务活动的时间为截止时间。

第二百零四条 期间的计算方法依照本法的规定,但是法律另有规定或者当事人另有约定的除外。

2、 关于该项目招标文件中的规定,不符合现行国家相关规定的有(  )

A.投标截止和开标时间为6月1日上午9:00

B.无需提供履约担保

C.质量保证金为结算金额的5%

D.不组织现场踏勘,由投标人自行踏勘

E.缺陷责任期为36个月

参考答案:CE
参考解析:

选项C错误,质量保证金总预留比例不得高于工程价款结算总额的3%。

选项E错误,缺陷责任期一般为1年,最长不超过2年,由发承包双方在合同中约定。

3、 关于潜在投标人提出异议和招标人的应对,下列说法正确的有(  )

A.对招标文件有异议的,应当在投标截止时间15日前提出

B.对招标文件有异议的,应当在投标截止时间10日前提出

C.招标人应自收到异议之日起2日内作出答复

D.招标人应自收到异议之日起3日内作出答复

E.招标人作出对异议的答复前,招投标活动继续按计划进行

参考答案:BD
参考解析:对招标文件有异议的,应当在投标截止时间10日前提出。招标人应当自收到异议之日起3日内作出答复;作出答复前,应当暂停招标投标活动。

4、 投标人A为了提高中标的概率和自身利益最大化,在报价时下列做法合理的是(  )。

A.按复核后调整的工程数量报价

B.采用不平衡报价

C.对漏项的分部分项工程项目清单应自行补充并报价

D.适当调低管理费的费率报价

参考答案:B
参考解析:

A选项错误:投标人按招标文件中清单工程量报价,不得随意调整。

B选项正确:不平衡报价,是保证自身利益又能提高中标概率的合理策略。

C选项错误:不能自行补充报价。

D选项错误:降低管理费的费率虽然能提高中标概率,但是自身利益没有最大化。

5、 投标人A认为暂列金额使用的概率较小,投标人A因此调低暂列金额为300万元,并填报在相应投标总价内,则评标委员会做法正确的是(  )

A.否决投标人A的投标文件

B.可接受暂列金额修改为300万元,未来暂列金额支付时按照应付暂列金额的75%支付

C.可接受投标人A的投标报价

D.可允许投标人A将暂列金额调整为400万元,但是投标总价不允许调整

参考答案:A
参考解析:

A选项正确:未实质响应招标文件要求。

B选项错误:应按招标文件列出的暂列金额填写,按实际发生经发包人确认支付。

C选项错误:不予接受,未实质响应招标文件要求。

D选项错误:投标截止时间后,投标人不能对投标文件进行补充修改。

6、 针对项目评标,下列说法正确的有(  )。

A.评标委员会应否决投标人B的投标文件

B.评标委员会应否决投标人C的投标文件

C.评标委员会应要求投标人B和投标人C进行澄清和说明

D.评标委员会应当同时否定投标人D和E的投标文件

E.评标委员会应当否定投标人E的投标文件,接受投标人D的正式书面解释

参考答案:AE
参考解析:

A选项正确:投标人B投标保证金有效期不符合招标文件要求。《招投标实施条例》第二十六条 招标人在招标文件中要求投标人提交投标保证金的,投标保证金不得超过招标项目估算价的2%。投标保证金有效期应当与投标有效期一致。

B选项错误:投标报价不低于成本价即可。基准价是所有投标人报价按评标办法计算的一个基准价。

C选项错误:评委会在评标过程中,可以对有疑问的地方要求招标人进行澄清和说明。可以要求C单位澄清。B单位否决投标,不是必须的。

D选项错误:题目背景D投标人澄清了,不能同时否决D和E投标文件。

E选项正确:投标人E提供虚假资料,否决投标。D单位澄清合理。

7、 关于合同谈判和合同签订时招标人的要求,下列说法正确的有(  )

A.中标人可同意招标人的要求

B.中标人不应同意招标人的要求

C.投标人可提出调整要求

D.招标人不应提出调整要求

E.中标人可与招标人进一步协商

参考答案:BD
参考解析:不得再订立背离合同实质性内容的其他协议。

8、 正常施工情况下,根据分包人的原计划工期安排,下列说法正确的有(  )

A.分包人的计划工效为100㎡/天

B.分包人的计划工效为120㎡/天

C.折算为工人小时工资标准为50元/小时

D.折算为工人小时工资标准为60元/小时

E.工人的工效为5㎡/工日

参考答案:ACE
参考解析:

3000/30=100㎡/天

400/8=50元/小时

100/20=5㎡/工日

9、 根据方案甲,每天均需延时(  )小时的工作时间才能按期完工。

A.4

B.3.2

C.1.6

D.2

参考答案:D
参考解析:[5×20×8/(1-20%)]/25/20=2小时

10、 方案甲相比原计划方案增加的总费用为(  )元

A.8000

B.10000

C.20000

D.48000

参考答案:C
参考解析:

加班工资:400/8×(1+20%)=60元/小时

甲方案费用:5×20×8/(1-20%)×60=60000元

原计划方案费用:5×20×400=40000元

增加的费用:60000-40000=20000元

11、 根据方案乙,前期需安排延时加班(  )天才能按期完工。

A.10

B.13

C.20

D.22

参考答案:B
参考解析:5×20×8/(1-20%)/(4×20)=12.5天。取整13天。

12、 方案乙相比原计划方案增加的总费用为(  )元。

A.80000

B.65600

C.56000

D.22400

参考答案:D
参考解析:

乙方案费用:13×20×4×60=62400元

增加的费用:62400-40000=22400元

13、 根据方案丙,最少需增加(  )人才能按期完工

A.4

B.5

C.8

D.10

参考答案:A
参考解析:5×20/25=4

14、 方案丙相比原计划工期需增加的总费用为(  )元

A.10000

B.35000

C.60000

D.85000

参考答案:A
参考解析:

丙方案费用:4×25×500=50000元

增加的费用:50000-40000=10000元

15、 从经济的角度比选,(  )对分包人更有利。

A.方案甲

B.方案乙

C.方案丙

D.不赶工,按逾期违约金

参考答案:C
参考解析:C方案增加的费用最少。
[Page]

案例二

某企业拟投资新建一项目,生产一种市场需求较大的产品。项目的相关基础数据:

1.建设投资估算为3000万元(不含可抵扣进项税190万元),建设期1年,运营期10年。建设投资全部形成固定资产,固定资产使用年限10年,残值率5%、该直线法折旧。

2.流动资金估算为310万元,全部由企业自有资金在运营期第一年初投入,运营期末全部回收。

3.企业可用于该项目建设投资和流动资金投资的自有资金总额为1600万元,不足部分通过贷款投入。

4.建设投资贷款的年利率为5%(按年计息),可选还款方式为运营期前4年等额本息或运营期前4年等额本金、利息照付。除了可用于该项目的自有资金和建设投资贷款外,项目运营期无其他资金来源。设投资的自有资金和贷款在建设期内均衡投入。

5.项目设计产能为10000件/年,运营期第1年的产能为设计产能的80%。预计产品不含税售价为1150元/件,单位产品的经营成本为520元/件(不含进项税),单位产品的平均进项税为40元/件,不考虑运营期第一年未达设计产能对单位产品经营成本和进项税的影响。

6.项目产品适用的增值税税率为13%,增值税附加综合税率为12%,企业所得税税率为25%。企业投资人要求项目正常年份资本金净利润率不低于10%。

问题:

1.列式计算项目的建设期贷款金额、建设期贷款利息和年固定资产折旧额。

2.以不含税价格列式计算项目运营期第1年的总成本费用、所得税和税后利润。

3.若采用等额本息还款方式,从编制项目财务计划现金流量表的角度,列式计其项目运营期第1年的资金盈余(假设当年不计提股利,无应付利润)

4.通过计算说明,企业应该选择哪种贷款偿还方式?

5.列式计算运营期贷款偿还完后的正常年份的资本金净利润率,判断项目是否达到投资人要求。

(注:计算过程和结果均以万元为单位并保留两位小数。)

参考解析:

问题1:

建设期贷款金额=3000+190-(1600-310)=1900.00万元

建设期贷款利息=1900/2×5%=47.50万元

年固定资产折旧额=(3000+47.5)×(1-5%)÷10=289.51万元

问题2:

运营期第1年

利息=(1900+47.5)×5%=97.38万元

营业收入(不含税)=10000×80%×1150/10000=920.00万元

经营成本(不含税)=10000×80%×520/10000=416.00万元

进项税=10000×80%×40/10000=32.00万元

总成本费用(不含进项税)=416+289.51+97.38=802.89万元

应纳增值税=920×13%-32-190=-102.40万元≤0

应纳增值税为0万元,增值税附加为0万元。

利润总额=920-802.89=117.11万元

所得税=117.11×25%=29.28万元

税后利润=117.11-29.28=87.83万元

问题3:

运营期前4年等额本息偿还:本息和=(1900+47.5)×(A/P,5%,4)=549.22万元

第1年偿还本金=549.22-97.38=451.84万元

运营期第1年盈余资金=87.83+289.51-451.84+920×13%-32-0=13.10万元

问题4:

等额本金、利息照付还款方式:

运营期前4年还本金额=(1900+47.5)/4=486.88万元

盈余资金=87.83+289.51-486.88+920×13%-32-0=-21.94万元<0,财务上不可行。

且题目背景资料明确了“除了可用于该项目的自有资金和建设投资贷款外,项目运营期无其他资金来源。”,故运营期没有借款。此方式不可取。

采用等额本息偿还方式下,运营期第1年累计盈余资金=0+13.1=13.1万元>0,财务上可行,故选择采用等额本息贷款还款方式。

问题5:

贷款偿还完成后的正常年份:

应纳增值税=(10000×1150×13%-10000×40)/10000=109.50万元

增值税附加=109.50×12%=13.14万元

利润总额=10000×1150/10000-(10000×520/10000+289.51)-13.14 =327.35万元

净利润=327.35×(1-25%)=245.51万元

资本金净利润率=245.51/1600×100%=15.34%>10%

达到了投资人要求。

案例三

某国有资金投资项目,发包人依据采用工程量清单方式招标,签订单价合同,合同工期170天。合同约定管理费为人材机费之和的15%,利润为人材机费和管理费之和的6%,安全生产措施费按不含安全生产措施费的税前工程造价的3%计取,增值税税率为9%。人工日工资单价为200元/工日,人工窝工和施工机械闲置补偿按相应人工日工资单价和机械台班单价的60%计取,且只计取管理费,不计取利润。实际完成工程量超出合同清单工程量15%的部分,相应合同清单综合单价应进行调整,调整系数为0.9。

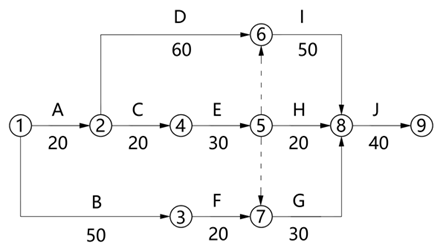

合同签订后,承包人依据合同清单和施工组织安排编制了施工进度计划,如下图所示:

工程实施过程中发生如下事件:

事件1:根据施工工艺要求,B、E工作需使用同一台施工机械(台班单价1000元/台班,每天工作一台班)顺序施工。为此,承包人调整了施工进度计划

事件2:项目施工时发现地下埋藏文物,相关部门处置文物使B工作停工10日。并造成承包人机械闲置和人员窝工60个工日;根据发包人要求,配合处置文物用工10个工日,发生材料费2000元,增加降水施费8000元。

事件3:D工作的地基回填完成后,承包人未通知监理人检查验收就浇筑土垫层。监理人得知后,要求承包人剥露检查,经查,该地基回填质量合格,承包人以地基回填质量检查验收合格为由,提出索赔:配合检查人工费4800元、施工机具使用费1200元、剥露部位修复费8800元。剥露检查使D工作延长10天。

事件4:E工作开始前,承包人提出工程量清单存在缺陷。经发包人审核:①确认该分项E01清单项目实际工程量比合同清单多30%的工程量,E01合同清单分项工程费为45万元:②确认该分项E02清单项目(C35混凝土构件)漏项,E02清单项目工程量为35m³,但合同清单无相同项目特征的综合单价。类似项目特征C30混凝士构件的综合单价为620元/m³,C35混凝土材料单价为480元/m³,C30混凝土材料单价为470元/m³,混凝土材料消耗量系数为1.02。经发承包双方协商,同意参照C30混凝土构件的综合单价对差异部分调整换算,作为新的综合单价结算。因工程量增加,E工作需延长10天。

事件5:考虑到上述1~4项事件对工期的影响,在E工作开始前,发包人要求承包人赶工,并承诺工期每提前1天,奖励1万元(含增值税)。承包人对施工进度计划进行了优化调整,将顺序施工的E、I、J工作调整为分2个施工段流水作业,每项工作在各个施工段的流水节拍为:E:20天、20天,I:20天、30天,J:20天、20天。以上事件发生后,承包人均在合同约定期限内向发包人提交了工程索赔意向通知和索赔报告。

除特殊说明外,上述费用均不含增值税。

问题:

1.针对事件1,承包人调整施工进度计划是否影响合同工期?请列出调整后的关键线路。(用工作名称表示)

2.针对事件2,承包人可获得的工期延期为多少天?说明理由。费用索赔为多少元?

3.针对事件3,承包人可获得的工期延期为多少天?说明理由。费用索赔为多少元?

4.针对事件4,E01清单项目调整后的合同价款为多少元?E02清单项目的综合单价是多少元/㎡?E02清单项目的合同价款为多少元?承包人是否可以索赔工期?说明理由。

5.针对事件5,在不考虑其他工作影响的情况下,按调整后的分段流水作业方案组织E、I、J工作施工的工期为多少天?在实际施工中,从E工作开始到J工作完成的持续时间是多少天?批准工期索赔后的合同工期为多少天?组织流水施工赶工后项目实际工期为多少天?承包人可获得的工期提前奖励金额为多少元?

(计算结果保留两位小数)

参考解析:

问题1:

事件1承包人调整施工进度计划不影响合同工期。

调整后的关键线路:A→D→I→J和 B→E→I→J。

问题2:

事件2:承包人可获得的工期延期为10天。

理由:发现地下埋藏文物是发包人的风险事件,且B 工作为关键工作,由此造成的费用增加和工期延期由发包人承担。

费用索赔为:

人窝机闲(60×200+10×1000)×60%×1.15×(1+3%)×1.09=17042.59元

配合文物处置:[(10×200+2000)×1.15×1.06+8000]×1.03×1.09 =14455.89元

费用索赔合计:17042.59+14455.89=31498.48元

问题3:

事件3:承包人可获得的工期延期为0天。

理由:承包方未通知监理方对隐蔽工程进行检查验收而自行隐蔽,监理方可以要求承包方对隐蔽工程进行重新验收,不管验收结果是否合格,由此增加的费用和延误的工期均由承包方承担。

费用索赔为0元。

问题4:

事件4:

E01实际工程量比清单工程量多出30%>15%,多出部分综合单价需要调低。

E01清单项调整后的合同价款

=[45+45×15%+45×(30%-15%)×0.9]×10000×1.09=630292.50元

含安全生产措施费的合同价款=630292.50×(1+3%)=649201.28元

E02清单项目的综合单价=620+(480-470)×1.02×1.15×1.06=632.43元/m³

E02清单项的合同价款=632.43×35×1.09=24127.20元

含安全生产措施费的合同价款=24127.20×(1+3%)=24851.02元

承包人可以索赔工期10天。

理由:因为发承包双方签订的是单价合同,分部分项工程量清单的准确性及完整性由发包人负责,E分项存在工程量清单缺陷是发包人的责任,且E工作为关键工作,造成的工期延误由发包人承担。

问题5:

事件5:采用累加错位相减法,求得EI工作流水步距为20天,IJ工作流水步距为30天。

E、I、J组织流水施工的工期=20+30+20+20=90天

由于受I工作紧前工作D的影响,I工作90天才完成,所以I工作和E工作间还要加10天的间歇时间。由于J工作受紧前工作G工作的影响,G工作最早完成时间=50+10+30+10+30=130天,所以I和J工作间还有10天间歇时间。

在实际施工中,从E工作开始到 J工作完成的持续时间=20+10+30 +10+40=110天

批准工期索赔后的合同工期=170+10+10=190天

组织流水施工后的实际工期=50+10+110=170天

承包人可获得的工期提前奖励=(190-170)×10000=200000.00元

案例四

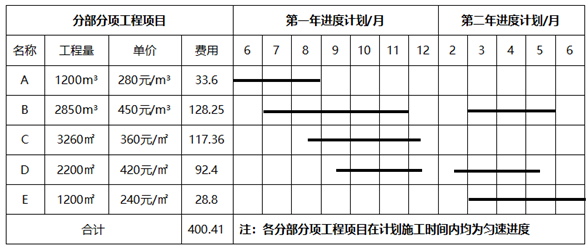

某公共服务类新基建工程项目发承包双方签订了施工合同。该项目施工期(跨度)为第一年6月1日~第二年6月30日,期间冬期(第一年12月16日~第二年2月14日)停工两个月。合同约定的工程内容包括:分部分项工程项目(5项)造价数据和进度计划见表4.1。安全生产措施费12万元(第一年8万元,第二年4万元,竣工结算时根据不含安全生产措施费本身的税前工程造价变化额的3%调整),其他措施项目费30万元(该费用不予调整)。暂列金额25万元。管理费和利润为不含税人工费、材料费、施工机具使用费之和的16%,增值税税率为9%。合同约定:材料价格变化幅度在±5%以内时,合同价不予调整,超过5%以外的部分,合同价予以调整。

合同约定的工程款支付条款如下:

1.第一年开工和第二年复工日期10日前,发包人按当年分部分项工程项目签约合同价的25%提前支付给承包人作为工程预付款,在施工期间第一年9~11月和第二年3~5月工款中平均扣回。第一年开工和第二年复工后10日内,将当年安全生产措施费工程款提前支付给承包人。

2.分部分项工程项目工程款按每月实际完成工程量逐月支付。

3.其他措施项目工程款按签约合同价,在第一年8-12月和第二年3-5月分8次平均支付

4.其他项目工程款在发生当月确认并支付。

5.施工期间发包人按承包人每次应得工程款的80%支付

6.第一年年期停工后14日内,进行年度结算,结算款支付至承包人年度工程项目工程款的95%。

7.竣工验收通过并收到承包人递交的工程质量保函(额度为工程结算总造价的3%)后30日内,一次性结清支付竣工结算款。

其他约定均与《建设工程工程量清单计价标准》规定一致。

该工程项目如期开工,施工期间发生了经相关各方确认的下列事项:

1.因施工准备不充分,开工当月施工工效降低50%,以后各月达到计划工效。

2.分部分项工程项目D的某种主材D1为一种新型材料,总需用量2255㎡,承包人投标报价为100元/㎡。第一年施工时该种材料市场供应相对紧缺,采购进场价为120元/㎡,第二年施工时该种材料市场供应相对充足,采购进场价为98元/㎡。

3.发包人于第一年11月委托承包人搭建一项临时便民设施,发生人工费5万元、材料费8万元、机械费2万元。第二年6月拆除该设施,发生人工和机械费1万元。

4.第二年4月发生工程索赔费用4.6万元。

其他工程内容和施工时间均与合同约定相符。

问题:

1.该工程签约合同价为多少万元?第一年计划完成分部分项工程项目费用和提前支付的工程预付款、安全生产措施费工程款分别为多少万元?

2.分部分项工程项目D增加工程费用和搭建临时便民设施工程费用分别为多少万元?

3.第一年9月,承包人完成的分部分项工程项目费用为多少万元?该月应支付承包人的工程款为多少万元?从开工至该月末分部分项工程项目投资偏差为多少万元?

4.第一年完成工程结算款为多少万元(注:其他措施项目费工程款按合同支付约定计算)?该年度结算时应扣留、应支付结算款分别为多少万元?

5.第二年完成工程结算款为多少万元(注:同问题4)?该工程安全生产措施费调整额为多少万元?如果开工前和施工期间发包人均按合同约定支付了各项工程款,则竣工结算时应一次性结清支付竣工结算款为多少万元?

(注:计算过程和结果均保留三位小数。)

参考解析:

问题1:

签约合同价:(400.41+8+4+30+25)×(1+9%)=509.477(万元)

分部分项工程费:33.6+128.25÷8×5+117.36+92.4÷2=277.316(万元)

工程预付款:277.316×(1+9%)×25%=75.569(万元)

提前支付的安全生产措施费工程款:8×(1+9%)×80%=6.976(万元)

问题2:

100×(1±5%)=95~105元/㎡,采购价格在此区间,不需要调整价格,第一年度价格为120元/㎡,需要调整价格。第2年度价格为98元/㎡,属于材料价格变化幅度范围内,不需要调整价格。

分部分项工程D增加工程费用:

[120-100×(1+5%)]×2255÷2÷10000=1.691(万元)

搭建临时便民设施工程费用:

(5+8+2)×(1+16%)=17.400(万元)

问题3:

第9月完成的分部分项工程项目费用:

33.6÷3×50%+128.25÷8+117.36÷4+92.4÷12+1.691÷6=58.953(万元)

9月应支付的工程款:

(58.953+30÷8)×(1+9%)×80%-75.569÷3=29.487(万元)

分部分项工程项目投资偏差:

-1.691×(1+9%)÷6=-0.307(万元),投资超支0.307万元

问题4:

第一年度完成工程结算款:

(277.316+1.691+17.4+8+30÷8×5)×(1+9%)=352.241(万元)

第一年度结算时应扣留:352.241×5%=17.612(万元)

第一年度应支付结算款:352.241-17.612-352.241×80%=52.836(万元)

问题5:

第二年度完成工程结算款:

[128.25÷8×3+92.4÷2+28.8+4+30÷8×3+4.6+1×(1+16%)]×(1+9%)=157.073(万元)

安全生产措施费调整额:

[1.691+17.4+4.6+1×(1+16%)]×3%=0.746(万元)

竣工结算款:

17.612+157.073×(1-80%)+0.746×(1+9%)=49.840(万元)

案例五

工程背景资料如下:

1.图3-1为某住宅小区社区服务中心火灾自动报警平面图,图3-2为主要设备材料表及火灾自动报警系统图。该建筑为单层砖混结构,平屋面,层高4.8m,屋面板厚度为120mm。图中括号内的数字表线路水平长度,配管嵌入地面或顶板内深度均按50mm计算;配管配线要求详见图3-2。

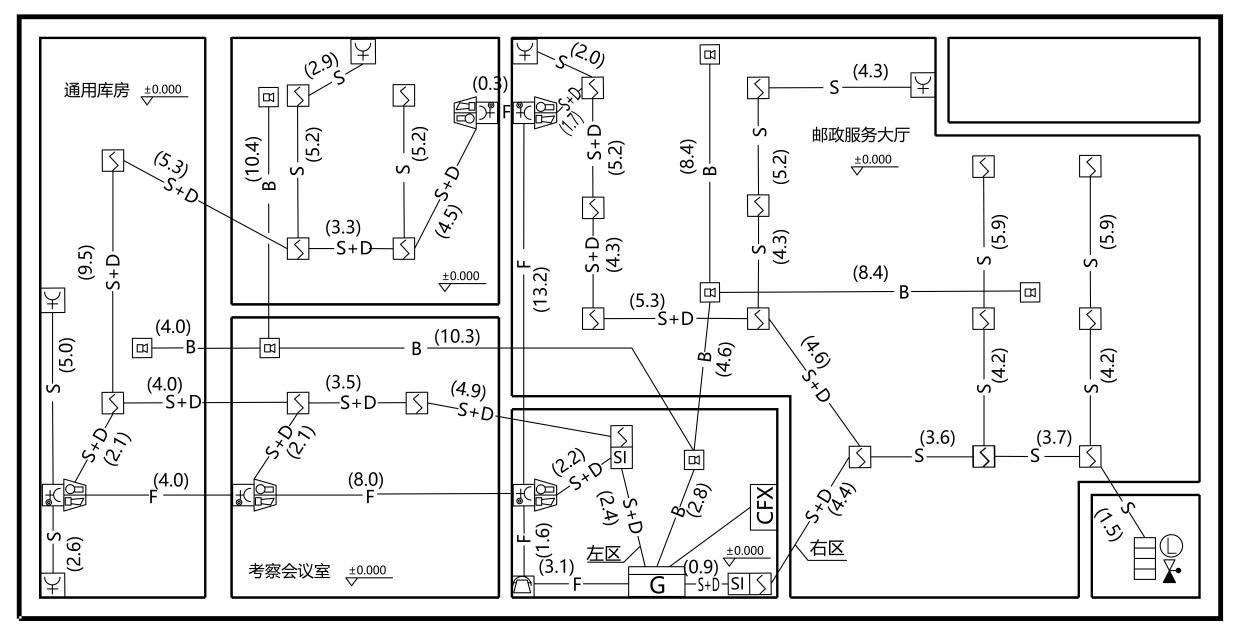

图3-某住宅小区社区服务中心火灾自动报警平面图

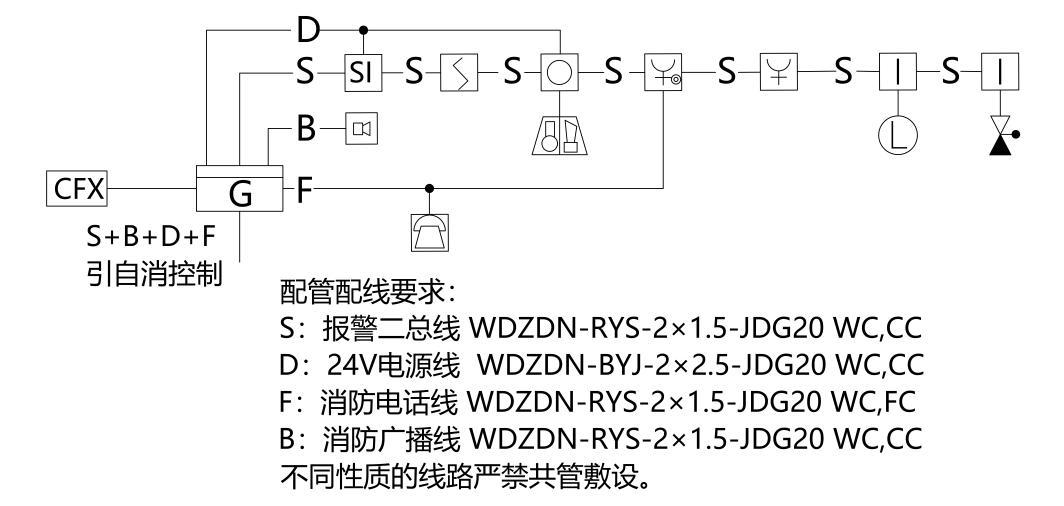

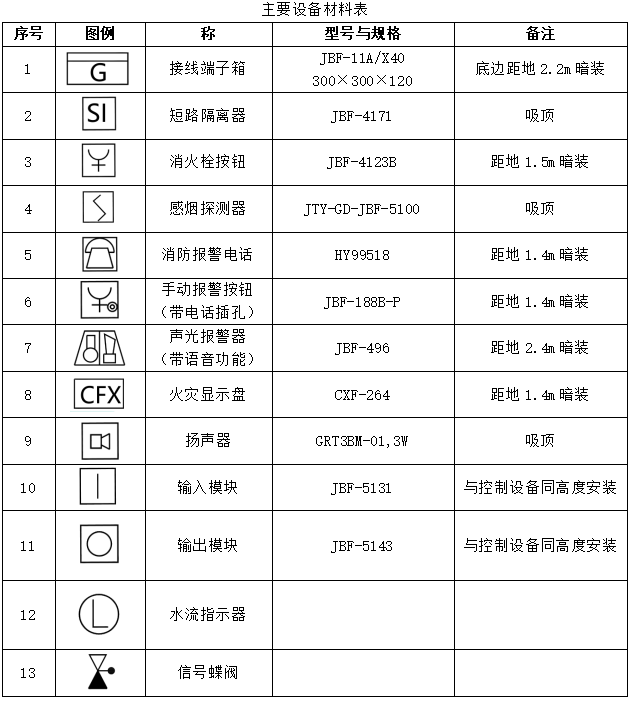

图3-2 主要设备材料表及火灾自动报警系统图

2.该工程的相关项目、主材/设备单价及损耗率见表3-1。

表3-1 相关项目安装单价、主材/设备单价及损耗率表

序号

项目名称

单位

安装单价(元)

主材/设备

人工费

材料费

施工机具使用费

单价

损耗率(%)

1

砖、混凝土结构明配JDG20

10m

110.00

10.30

0

5.0元/m

3

2

砖、混凝土结构暗配JDG20

10m

49.05

9.10

0

5.0元/m

3

3

管内穿单芯硬导线铜芯导线截面≤2.5mm2

10m

6.45

1.50

0

1.90元/m

16

4

管内穿多芯软导线二芯单芯导线截面≤2.5mm2

10m

11.55

1.45

0

4.60元/m

8

5

无端子外部接线导线截面≤2.5mm2

1.44

1.54

0



6

有端子外部接线导线截面≤2.5mm2

2.40

2.20

0



7

点型探测器安装感烟

36.60

3.70

0.34

97.00元/个


8

点型探测器安装感温

36.60

3.73

0.12

91.00元/个


9

火灾报警按钮

59.85

4.82

0.83

90.00元/个


10

消火栓报警按钮

74.55

4.82

0.83

95.00元/个


11

声光报警器

60.45

3.38

0

160.00元/个


12

消防报警电话插孔(电话)安装电话分机

27.00

5.24

0.86

230.00元/个


13

消防报警电话插孔(电话)安装电话插孔

14.55

2.66

0.83

30.00元/个


14

消防广播(扬声器)安装吸顶式

47.70

3.54

0.84

80.00元/个


15

消防广播(扬声器)安装壁挂式

36.60

1.87

0.84

100.00元/个


16

消防专用模块安装单输入

172.00

5.25

9.00

70.00元/个


17

消防专用模块安装单输出

182.00

5.25

9.00

90.00元/个


18

消防专用模块安装单输入单输出

203.00

5.25

9.00

80.00元/个


19

消防专用模块安装多输入多输出

262.00

9.00

9.00

113.00元/个


20

接线端子箱安装

95.00

33.20

5.60

182.00元/台


21

火灾显示盘

980.00

40.00

30.00

800.00元/台


3.该工程的管理费和利润分别按人工费的40%和20%计算。

4.相关分部分项工程量清单项目编码及项目名称见表3-2

表3-2 工程量清单项目编码表

项目编码

项目名称

项目编码

项目名称

030904001

点型探测器

030904007

消防模块

030904002

线型探测器

030904008

消防模块箱(端子箱、手报箱)

030904003

按钮

030904009

显示器

030904004

声光报警器

030904010

楼层火灾显示器

030904005

消防报警电话插孔(电话)

030412001

配管

030904006

消防广播(扬声器)

030412004

配线

5.答题时不考虑以下内容:(1)接线端子箱至消控室及火灾显示盘的连接线;(2)暗配管开槽;(3)接线盒;(4)消防调试。

问题:

1.按背景资料1~5和图3-1、图3-2所示,根据《建设工程工程量清单计价标准》(GB/T50500-2024)和《通用安装工程工程量计算标准》(GB/T50856-2024)的规定,计算配管配线工程量,计算式与结果写在答题卡上指定位置。

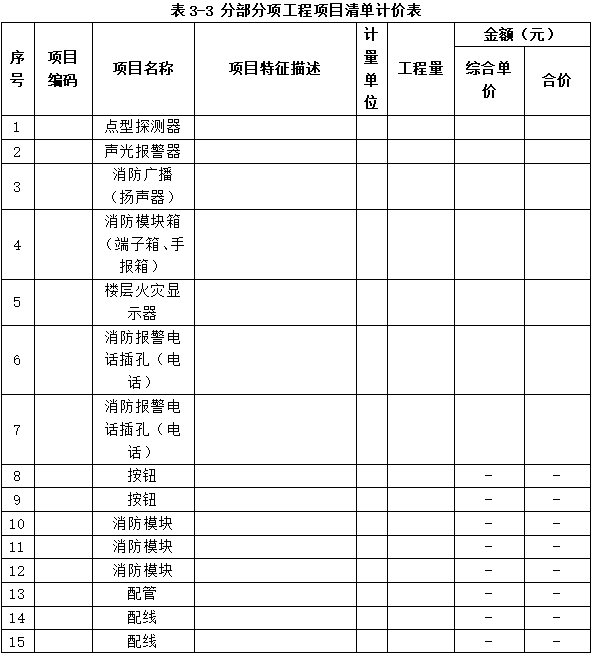

2.假定JDG20清单工程量为380.0m,WDZDN-BYJ-2.5清单工程量为180.00m,WDZDN-RYS-2×1.5清单工程量为280.0m,其他工程量根据给定图纸计算,编制分部分项工程量清单,计算感烟探测器、声光报警器、消防广播、接线端子箱、火灾显示盘、消防报警电话的综合单价与合价,并完成答题卡表3-3“分部分项工程项目清单计价表”。(注:计算过程和结果有小数的保留2位小数)

一、配管配线工程量(先分回路及区域计算,再汇总)

1.报警二总线(S)

左区:

右区:

2.24V电源线(D)

左区:

右区:

3.消防电话线(F)

4.消防广播线(B)

5.汇总

参考解析:

问题1:

一、配管配线工程量(先分回路及区域计算,再汇总)

1.报警二总线(S)

左区:

(S+D)JDG20:(4.8-0.12-2.2-0.3+0.05)+(4.8-0.12-2.4+0.05)×4+2.4+2.2+4.9+3.5+2.1+4+2.1+9.5+5.3+3.3+4.5=55.35m

(S)JDG20:(2.4-1.4)×4+(4.8-0.12-2.4+0.05)×2+(4.8-0.12-1.5+0.05)×3+5+2.6+5.2+5.2+2.9=39.25m

JDG20:55.35+39.25=94.60m

WDZDN-RYS-2×1.5mm2:(0.3+0.3)+94.60=95.20m

右区:

(S+D)JDG20:(4.8-0.12-2.2-0.3+0.05)+(4.8-0.12-2.4+0.05)+0.9+4.4+4.6+5.3+4.3+5.2+1.7=30.96m

(S)JDG20:(2.4-1.4)+(4.8-0.12-1.5+0.05)×2+3.6+3.7+1.5+4.2×2+5.9×2+4.3+5.2+4.3+2.0=52.26m

JDG20:30.96+52.26=83.22m

WDZDN-RYS-2×1.5mm2:(0.3+0.3)+83.22=83.82m

2.24V电源线(D)

左区:

(S+D)JDG20:(4.8-0.12-2.2-0.3+0.05)+(4.8-0.12-2.4+0.05)×4+2.4+2.2+4.9+3.5+2.1+4+2.1+9.5+5.3+3.3+4.5=55.35m

WDZDN-BYJ2.5mm2:(0.3+0.3+55.35)×2=111.90m

右区:

(S+D)JDG20:(4.8-0.12-2.2-0.3+0.05)+(4.8-0.12-2.4+0.05)+0.9+4.4+4.6+5.3+4.3+5.2+1.7=30.96m

WDZDN-BYJ2.5mm2:(0.3+0.3+30.96)×2=63.12m

3.消防电话线(F)

JDG20:(2.2+0.05)+1.45×9+3.1+1.6+8+4+13.2+0.3=45.50m

WDZDN-RYS-2×1.5mm2:(0.3+0.3)+45.50=46.10m

4.消防广播线(B)

JDG20:(4.8+0.05-0.12-2.2-0.3)+2.8+10.3+4+10.4+4.6+8.4+8.4=51.13m

WDZDN-RYS-2×1.5mm2:(0.3+0.3)+51.13=51.73m

5.汇总

JDG20:94.60+83.22+55.35+30.96+45.5+51.13=360.76m

WDZDN-RYS-2×1.5mm2:95.20+83.82+46.1+51.73=276.85m

WDZDN-BYJ-2.5mm2:111.9+63.12=175.02m

问题2:

表3-3 分部分项工程项目清单计价表

序号

项目编码

项目名称

项目特征描述

计量单位

工程量

金额(元)

综合单价

合价

1

030904001001

点型探测器

点型探测器安装感烟

吸顶安装JTY-GD-JBF-5100

23

159.60

3670.80

2

030904004001

声光报警器

声光报警器(带语音功能)JBF-496

5

260.10

1300.50

3

030904006001

消防广播
(扬声器)

消防广播(扬声器)安装吸顶式GRT3BM-01,3W

7

160.70

1124.90

4

030904008001

消防模块箱(端子箱、手报箱)

接线端子箱JBF-11A/X40300×300×120

底边距地2.2m暗装

无端子外部接线2.5mm2:2个;1.5mm2:6个

1

403.55

403.55

5

030904010001

楼层火灾显示器

火灾显示盘CXF-264

控制点数:33点

1

2438.00

2438.00

6

030904005001

消防报警电话插孔(电话)

消防报警电话插孔(电话)安装电话分机HY99518

1

279.30

279.30

7

030904005002

消防报警电话插孔(电话)

消防报警电话插孔(电话)安装电话插孔JBF-188B-P

5

56.77

283.85

8

030904003001

按钮

消火栓报警按钮JBF-4123B

5

-

-

9

030904003002

按钮

火灾报警按钮JBF-188B-P

5

-

-

10

030904007001

消防模块

消防专用模块安装

单输入JBF-5131

2

-

-

11

030904007002

消防模块

消防专用模块安装

单输出JBF-5143

5

-

-

12

030904007003

消防模块

消防专用模块安装

多输入多输出

短路隔离器JBF-4171

2

-

-

13

030412004001

配管

砖、混凝土结构暗配JDG20

m

380.00

-

-

14

030412004001

配线

管内穿单芯硬导线WDZDN-2YJ-2.5mm2

m

180.00

-

-

15

030412004002

配线

管内穿多芯软导线WDZDN-RYS-2×1.5mm2

m

280.00

-

-

查看全文 请先下载再阅读
