16、

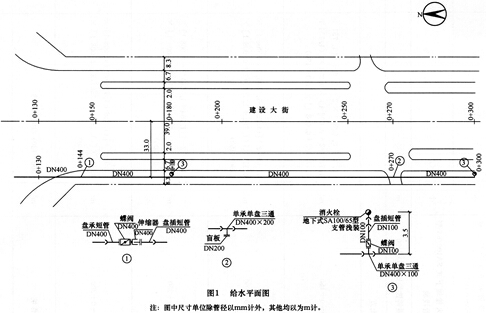

图1、图2为某市给水管道工程施工图。管道采用K9系列DN400壁厚8．1mm球墨铸铁给水管，胶圈接口；管沟土方为三类土，采用人工挖土方式，不考虑各种井室所增加开挖的土方工程量，外运土运距为3km。请用工料单价法计算桩号0+130～0+300段的下列工程量。
根据以上信息回答16-19问题！
请计算：
1．管道工程中①、②、③节点的管件、阀门等工程量；
2．DN400球墨铸铁管安装工程量；
3．DN400球墨铸铁管挖土方工程量(考虑接口工作坑)。

17、 某市道路给水管道工程，已知条件如下：
1．管道采用D800×30球墨铸铁管，胶圈接口，管沟土方为三类土，采用人工挖土方式，平均挖深1．5m，管道中心线长150m，管材单价按1300元／m计算；
2．管道进行水压试验并用水、漂白粉冲洗、消毒；
3．管道外防腐采用H87防腐涂料，做法为：底漆一遍，中间漆两遍，面漆两遍。H87涂料底漆、中间漆、面漆材料单价均按60元／kg计算，H87涂料稀释剂材料单价按22元／kg计算，
管道刷油面积按2．6264m2／m计算。
根据以上条件：
1．计算D800球墨铸铁管安装的综合单价；
2．完成D800球墨铸铁管铺设的分部分项工程量清单与计价表。


18、 某市区道路新建排水工程于2014年5月12日开工，其部分工程量如下：
1．工程采用人工开槽挖土及人工回填方式，其中人工挖沟槽土方(三类土、平均挖深1．3m)工程量为420m3(工程总挖方量为1500m3)；
2．采用人工下管方式铺设φ600钢筋混凝土排水管(1级管，每根管长为4m，管口形式采用平接式)，管道中心线长96m，φ600钢筋混凝土排水管的单价为150元／m；
3．钢筋混凝土排水管的管道基础基础长96m，为180o、C15混凝土基础；
4．接口形式为钢丝网水泥砂浆抹带接口(180o混凝土基础)。
根据以上条件请计算：
1．土方开挖部分的工程造价(可竞争措施费只计取生产工具、用具使用费)。
2．管道敷设的工程造价(可竞争措施费只计取生产工具、用具使用费)。


19、 某供热管道长900m，采用D377×10钢板卷管，连接方式为焊接。
1．根据劳动定额查布管、焊接、水压试验用工为2．3工日／10m，超运距用工为0．1工日／10m，人工幅度差为8％，辅助用工为0．05工日／10m；
2．该管道共150个焊口，每个焊口用电焊条0．9kg(不包括损耗)；
3．该管道用φ100尼龙砂轮片18片(不包括损耗)；
4．钢板卷管的损耗率为1．5％，电焊条的损耗率为10％，砂轮片的损耗率5％；
5．其他材料费按钢板卷管、电焊条、尼龙砂轮片材料费之和的0．1％计算；
6．采用的直流电焊机20kW与电焊条对应关系为每台班实际消耗电焊条为3kg，电焊机幅度差为5％；
7．该管道使用其他机械费为90元。

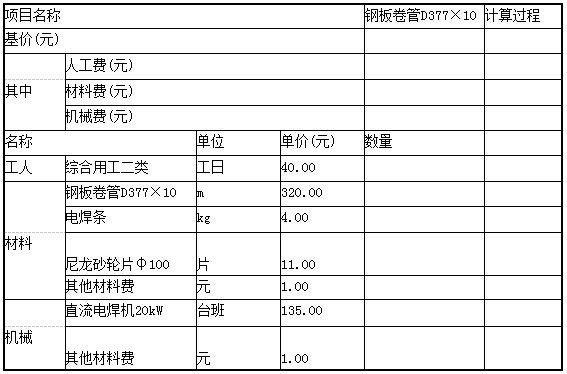

请根据以上条件编制补充定额并填入表1。
表1
工作内容：材料场内运输、布管、焊接、水压试验等单位：10m
