15、根据“施工图和已知条件”，回答15-18问题！
按照《建设工程工程量清单计价规范》(GB50500—2013)和2012年《全国统一市政工程预算定额河北省综合基价》分别计算工程量。
1．钢筋混凝土灌注桩。
2．桥面现浇混凝土空心板梁。
3．桥面铺装钢筋，钢筋搭接长度按30d计算。
4．伸缩缝。

16、 根据“施工图和已知条件”，以及上题所在级别计算出的工程量，编制分部分项工程量清单。


17、 1．现浇钢筋混凝土灌注桩长合计为300m，回旋钻机钻桩孔深度合计为400m；
2．钢筋混凝土桥空心板梁混凝土数量为40m3，模板接触面积为160m2；
3．桥面铺装钢筋按定额计算的工程量为1t；
4．伸缩缝合计长度为60m；
5．施工方法等条件见“施工图和已知条件”。
根据2012年市政工程定额及相应的市政工程费用定额计算工程造价，不计取其他措施费，人工、材料、机械单价均不调整，按包工包料取费。


18、 1．现浇钢筋混凝土灌注桩长合计为300m，回旋钻机钻桩孔合计深度为400m；
2．钢筋混凝土桥空心板梁混凝土数量为40m3，模板接触面积为160m2；
3．桥面铺装钢筋按清单规范计算的工程量为1t；
4．伸缩缝合计长度为60m；
5．施工方法等条件见“施工图和已知条件”。
根据现行定额编制分部分项工程量清单报价和综合单价分析表。人工、材料、机械单价均不调整，不计算措施费、规费、税金。
施工图和已知条件：
一、某市政道路上的简支板钢盘混凝土桥；
二、施工方法：
1．钢筋混凝土灌注桩成孔按回旋钻机钻孔，按水下灌注混凝土桩考虑；
2．土壤按砂砾土考虑；
3．混凝土按商品混凝土考虑。
三、施工图：

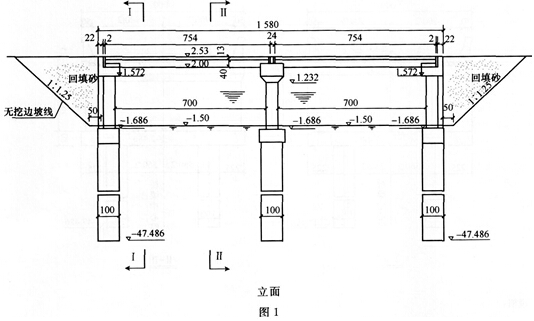

1．桥型布置图如图1所示。


说明：
1．本图尺寸除标高以m计，其他均以cm计。
2．桥梁设计标高为桥梁中心线处桥面标高。
3．桥梁设计荷载：汽车-20级。
4．桥梁中心线与桥位处道路中心线重合。
图1

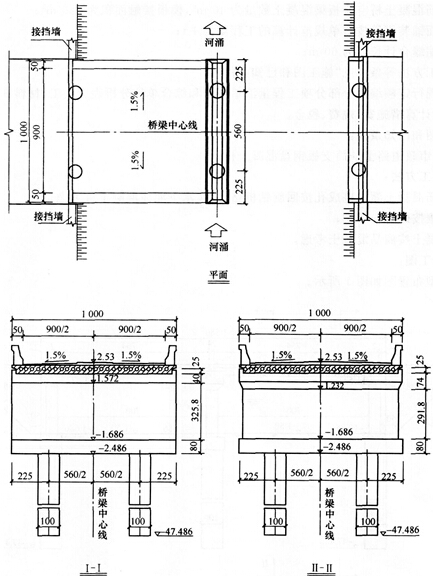

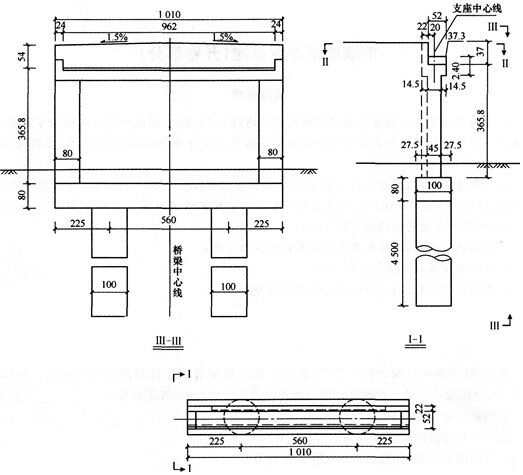

2．薄壁桥台构造图如图2所示。

说明：
1．本图尺寸除标高以m计外，其余均以cm计。
2．梁与挡块之间设油毛毡分隔。
3．承台、薄壁桥台为C25(中砂碎石，粒径20mm)钢筋混凝土。
4．薄壁桥台桩基础为φ100cm钻孔灌注C20(中砂碎石，粒径20mm)钢筋混凝土桩。
5．桥台两侧按接挡墙考虑，未设翼墙及搭板。
图2

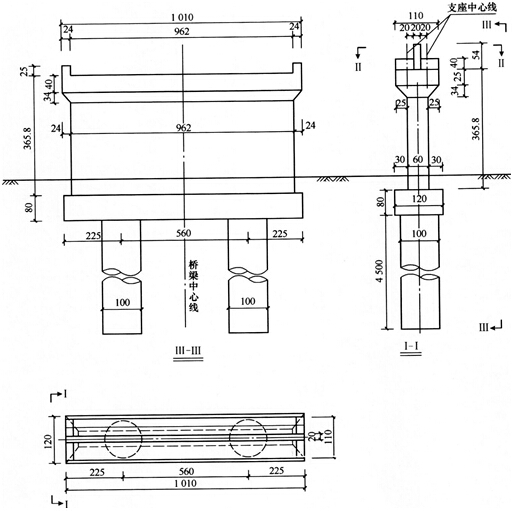

3．薄壁桥墩构造图如图3所示。

说明：
1．本图尺寸除标高以m计外，其余均以cm计。
2．梁与挡块之间设油毛毡分隔。
3．承台、薄壁桥墩C25(中砂碎石，粒径20mm)钢筋混凝土。
4．薄壁桥台桩基础为φ100cm钻孔灌注C20(中砂碎石，粒径20mm)钢筋混凝土桩。
图3

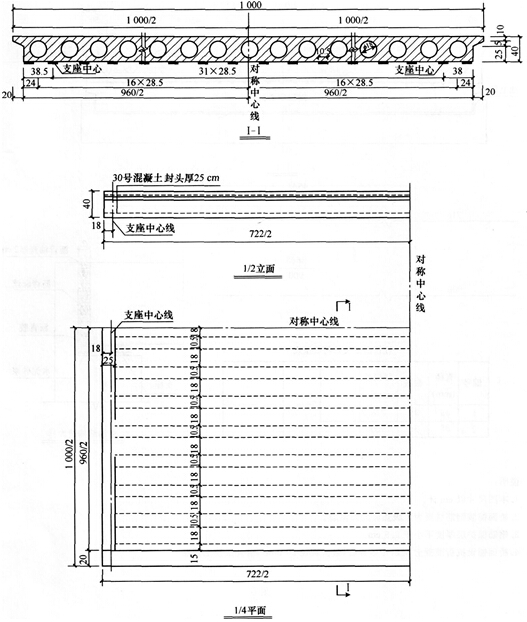

4．桥面空心板构造图如图4所示。

说明：
1．本图尺寸均以cm计。
2．空心板混凝土浇筑前先用M10水泥砂浆抹平台帽，安装好橡胶支座，每块一端布规格为D=200mm(直径)、H=28mm(高度)橡胶支座32个，共计136个。空心板混凝土强度等级为C30。
3．考虑采用现场浇筑。
4．内模脱模，后即可浇筑25cm厚的封头混凝土，注意务必严实。
5．浇筑空心板时跨中应留有1cm的预拱度。
图4

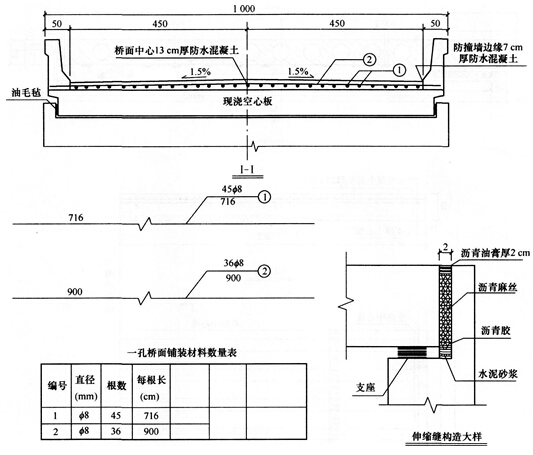

5．桥路面铺装构造图如图5所示。

说明：
1．本图尺寸以cm计。
2．桥面铺装钢筋材质为1级热轧光圆钢筋。
3．钢筋保护层厚度不小于2．5cm。
4．桥面铺设抗折混凝土5．O(中砂碎石，粒径20mm)，磨耗层拉毛处理。
