施工图纸的组成和一般规定
一、施工图纸的组成
（一）施工图纸的分类
施工图纸根据其内容和各工种不同分为：
1．施工首页图（简称首页图）包括图样目录和设计总说明。
2．建筑施工图（简称建筑）。主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。它的内容主要包括总平面图、各层平面图、立面图、剖面图及详图。
3．结构施工图（简称结施）。主要表示建筑物承重结构的结构类型、结构布置、构造种类、数量、大小及作法。它的内容包括结构设计说明、结构平面布置图及构造详图。
4．设备施工图（简称设施）。主要表示建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。它主要包括各种设备的布置图、系统图和详图等内容。
（二）施工图纸的编排顺序
施工图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、电气图、动力图等。
二、施工图纸的一般规定学,易网提供
为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。
（一）图纸的幅面和格式

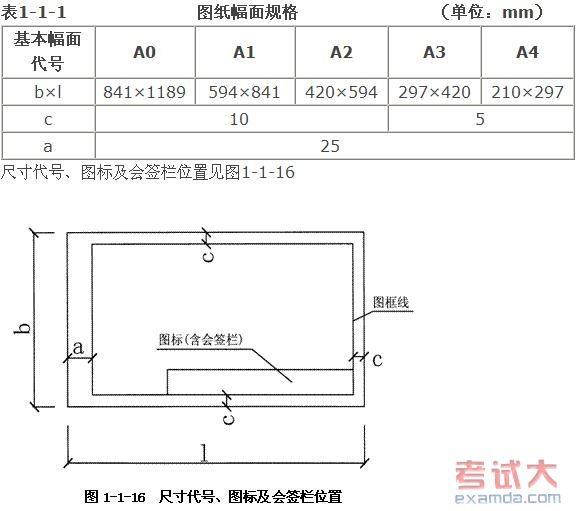

图纸幅面是指图纸本身的大小规格。图框是图纸上所供绘图的范围的边线。图纸的幅面和图框尺寸应符合表1-1-1的规定。


图纸的图标及会签栏的内容如表1-1-2所示。

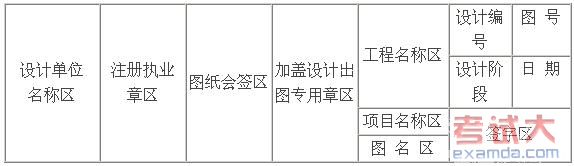

表1-1-2 图纸的图标及会签栏的内容
