（二）比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指其比值的大小，如1:50、1:100、1:200等。比例宜注写在图名的右侧，并优先选用常用比例。一般情况下，一个图样应选用一种比例。
（三）尺寸及单位
施工图中均注有尺寸，作为施工制作的主要依据。尺寸由数字及单位组成。总图以米为单位，其余均以毫米为单位。
（四）定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。凡承重构件如墙、柱、梁、屋架等位置都要画上定位轴线并进行编号，施工时以此作为定位的基准。定位轴线用单点长画线表示，端部画细实线圆，直径8～10mm。定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。

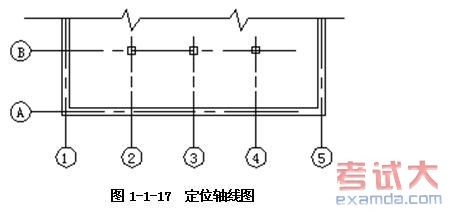

在建筑平面上定位轴线的编号，宜标注在图样的下方或左侧。横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母，从下至上顺序编写，如图1-1-17所示。大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字1、0、2混淆。
