（七）多层构造引出线
多层构造引出线，应通过被引出的各层。文字说明注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次相互一致；如层次为横向顺序，则由上至下的说明顺序应与由左至右的层次顺序相互一致。
（八）剖切符号
建（构）筑物剖面图的剖切符号宜注在±0.000标高的平面上。

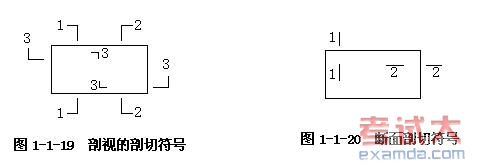

剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部，如图1-1-19。
断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向，如图1-1-20。


（九）指北针
指北针的形状如图1-1-21所示，其圆的直径为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。

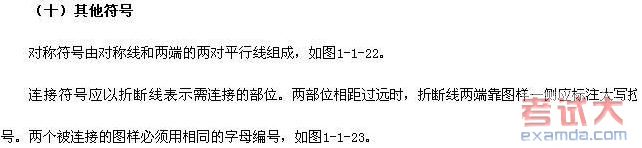

（十）其他符号

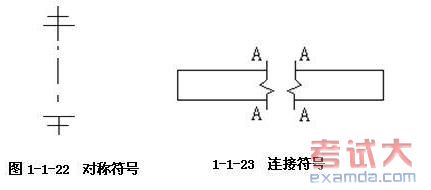

对称符号由对称线和两端的两对平行线组成，如图1-1-22。
连接符号应以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号，如图1-1-23。



图1-1-21 指北针
