2016年一级建造师《机电工程》每周练习题(5月第1周)

来源:233网校 2016年5月3日
导读: 233网校提供以下练习试题:2016年一级建造师《机电工程》每周练习题(5月第1周),考生可以根据自己的情况安排复习计划。更多一级建造师章节习题一级建造师模拟试题请关注233网校一级建造师考试网。

点击查看2016年一级建造师每周练习题汇总(5月第1周)

1[单选题] 下列质量问题,属于设备基础常见质量通病是(  )。

A.混凝土强度不够B.混凝土配比不正确C.基础中心线偏差过大D.基础上平面标高超差

参考答案:D

◆◆参考解析:

A、B、C三项是土建单位施工质量控制的重点,因为它关系到土建工程的内在质量,这几方面质量出现差错,不是修复可以补救的,所以施工时格外注意。同时,这三方面质量控制相对比较直观,也易控制。而唯基础上平面标高在混凝土浇筑时因各种因素如混凝土较稀软、浇筑时人多忙乱,施工环境较差,加之重视程度往往不够,认为低了安装单位可以补救,高了可以修复,因之成了设备基础验收时的通病。故选D。

2[多选题]大跨越档距的测量通常采用( )测量。

A.电磁波测距法B.平行基线法C.解析法D.三角测量法E.十字线法参考答案:A,C

◆◆参考解析:

大跨越档距的测量通常采用电磁波测距法或解析法测量。3[多选题]钨极氩弧焊机的特性有( )。

A.氩气能使金属熔池氧化B.观察方便,操作容易C.电弧热集中,热影响区小,焊件变形小D.容易实现机械化和自动化E.穿透性好,内外无熔渣,无飞溅,成形美观,适用于有清洁要求的焊件参考答案:B,C,D,E

◆◆参考解析:

钨极氩弧焊机的特性(1)氩气能充分而有效地保护金属熔池不被氧化,焊缝致密,机械性能好。(2)明弧焊,观察方便,操作容易。(3)穿透性好,内外无溶渣,无飞溅,成型美观,适用于有清洁要求的焊件。(4)电弧热集中,热影响区小,焊件变形小。(5)容易实现机械化和自动化。4[单选题]汽包安装的正确程序应为( )。

A.汽包的划线→汽包支座的安装→汽包吊环的安装→汽包的吊装→汽包的找正B.汽包的划线→汽包吊环的安装→汽包支座的安装→汽包的吊装→汽包的找正C.汽包的划线→汽包吊环的安装→汽包的吊装→汽包支座的安装→汽包的找正D.汽包的划线→汽包的吊装→汽包支座的安装→汽包的找正→汽包吊环的安装参考答案:A

◆◆参考解析:

汽包安装程序可分为:

汽包的画线→汽包支座的安装→汽包吊环的安装→汽包的吊装→汽包的找正等。5[单选题] 关于三角测量的网(锁)布设应符合要求的表述,错误的是(  )。

A.各等级的首级控制网,均宜布设为近似等边三角形的网(锁)B.加密的控制网,可采用插网、线形网或插点等形式C.线形锁的布设宜近于直伸形式D.一、二级小三角的布设,不可采用线形锁

参考答案:D

◆◆参考解析:

本题考核的是三角测量的网(锁)布设。三角测量的网(锁)布设应符合下列要求:

(1)各等级的首级控制网,均宜布设为近似等边三角形的网(锁)。其三角形的内角不应小于30°;当受地形限制时,个别角可放宽,但不应小于25°。

(2)加密的控制网,可采用插网、线形网或插点等形式。各等级的插点宜采用加强图形布设。

(3)一、二级小三角的布设,可采用线形锁。线形锁的布设,宜近于直伸。

6[单选题] 检测器具的测量极限误差,(  )被测对象所能允许的测量极限误差。

A.必须等于B.必须小于C.不得大于D.不得等于

参考答案:C

◆◆参考解析:

为工程产品质量符合规定的要求提供保证和证据。所选用的计量检测设备,必须满足被测对象及检测内容的要求,使被测对象在量程范围内。检测器具的测量极限误差必须小于或等于被测对象所能允许的测量极限误差,必须具有技术鉴定书或产品合格证书。

7[多选题] 应按规定进行见证取样检测涉及安全的包括(  )。

A.试块B.试件C.易耗品D.消耗品E.有关材料参考答案:A,B,E

◆◆参考解析:

正确选项是表征工程质量的样品,干扰项是施工过程中应用的资源。8[多选题]降低焊接应力的正确措施有( )。

A.构件设计时尽量减少焊接尺寸B.将焊接集中在一个区域C.焊接时采用较小的焊接线能量D.焊接过程中,层间锤击E.焊接前对构件进行整体预热

参考答案:A,C,E

◆◆参考解析:

【标准答案】ACE

【讲师解析】本题考查的是焊接残余应力的危害及降低焊接应力的措施。选项B焊缝不应集中,选项D层间锤击要在焊后进行。惨叫教材P61

9[简答题] 【背景资料】

某安装公司承接一条生产线的机电安装工程,范围包括工艺线设备、管道、电气安装和一座35kV变电站施工(含室外电缆敷设)。合同明确工艺设备、钢材、电缆由业主提供。

工程开工后,由于多个项目同时抢工,施工人员和机具紧张,安装公司项目部将工程按工艺线设备、管道、电气专业分包给三个有一定经验的施工队伍。

施工过程中,项目部根据进料计划、送货清单和质量保证书,按质量验收规范对业主送至现场的镀锌管材仅进行了数量和质量检查,发现有一批管材的型号规格、镀锌层厚度与进料计划不符。

监理工程师组织分项工程质量验收时,发现35kV变电站接地体的接地电阻值大于设计要求。经查实,接地体的镀锌扁钢有一处损伤、两处对接虚焊,造成接地电阻不合格,分析原因有:

(1)项目部虽然建立了现场技术交底制度,明确了责任人员和交底内容,但施工作业前仅对分包责任人进行了一次口头交底。

(2)接地体的连接不符合规范要求。

(3)室外电缆施工中,施工人员对接地体的损坏没有作任何处理和报告。

【问题】

1.安装公司将工程分包应经谁同意?工程的哪些部分不允许分包?

2.对业主提供的镀锌管材还应做好哪些进场验收工作?

3.写出本工程接地体连接的技术要求。

4.指出项目部在施工技术交底要求上存在的问题。

◆◆参考解析:

1.安装公司将工程分包应经建设单位同意。

工艺设备工程不允许分包,管道和电气工程允许分包。

2.对业主提供的镀锌管材还应做好的进场验收工作:验收工作按质量验收规范和计量检测规定进行;验收内容包括品种、规格、型号、质量、数量、证件等;验收要做好记录、办理验收手续;要求复检的材料应有取样送检证明报告;对不符合计划要求或质量不合格的材料应拒绝接收。

3.本工程接地体连接的技术要求:接地体的连接应牢固可靠,应用搭接焊接,接地体采用扁钢时,其搭接长度为扁钢宽度的两倍,并有三个邻边施焊;若采用圆钢,其搭接长度为圆钢直径的6倍,并在两面施焊。接地体连接的焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊缝处的药皮敲净后,并做防腐处理,接地体连接完毕后,应测试接地电阻,接地电阻应符合规范标准要求。

4.项目部在施工技术交底要求上存在的问题:

(1)交底人员不妥。项目部专业管理部门、专业工程师或相关专业管理人员应随时、随地进行施工技术交底。

(2)未完成技术交底记录。技术交底记录是履行职责的凭据,应及时完成。参加施工技术交底人员(交底人和被交底人)必须签字。技术交底记录应妥善保存,竣工后作为竣工资料进行归档。

(3)未确定施工技术交底次数。一般情况下,工程施工仅做一次技术交底是不适宜的,应根据工程实际情况确定交底次数。当技术人员认为不交底难以保证施工的正常进展时应及时交底。对于施工工期较长的施工项目除开工前交底外,宜至少每月再交底一次。

10[简答题] (四)

某工业项目建设单位通过招标与施工单位签订了施工合同,主要内容包括设备基础、设备钢架(多层)、工艺设备、工业管道和电气仪表安装等。

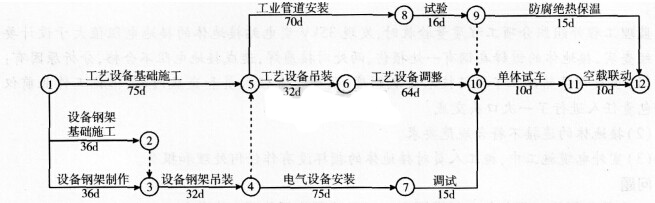

工程开工前,施工单位按合同约定向建设单位提交了施工进度计划,如下图所示。

上述施工进度计划中,设备钢架吊装和工艺设备吊装两项工作共用一台塔式起重机(以下简称塔机),其他工作不使用塔机。经建设单位审核确认,施工单位按该进度计划进场组织施工。

在施工过程中,由于建设单位要求变更设计图样,致使设备钢架制作工作停工10d(其他工作持续时间不变)。建设单位及时向施工单位发出通知,要求施工单位塔机按原计划进场,调整进度计划,保证该项目按原计划工期完工。

 2016年一级建造师《机电工程》每周练习题(5月第1周)

施工单位采取措施将工艺设备调整工作的持续时间压缩3d,得到建设单位同意。施工单位提出的费用补偿要求如下,但建设单位没有全部认可。

(1)工艺设备调整工作压缩3d,增加赶工费10000元。

(2)塔机闲置1Od损失费,1600(含运行费300元/d)×10=16000(元)。

(3)设备钢架制作工作停工1Od造成其他有关机械闲置、人员窝工等综合损失费15000元。

问题

1.用节点代号写出施工计划的关键线路,该计划的总工期是多少天7.

2.施工单位按原计划安排塔机在工程开工后最早投入使用的时间是第几天?按原计划设备钢架吊装与工艺设备吊装工作能否连续作业?说明理由。

3.说明施工单位调整方案后能保证原计划工期不变的理由。

4.施工单位提出的3项费用补偿要求是否合理?计算建设单位应补偿施工单位的总费用。

◆◆参考解析:

(四)

1.施工计划的关键线路:①→⑤→⑥→⑩→11→12。该计划的总工期是191d。

2.施工单位按原计划安排塔机在工程开工后最早投入使用的时间是第37天。

按原计划设备钢架吊装与工艺设备吊装工作不能连续作业。

理由:按原计划设备钢架吊装工作是在第68天末完成,而工艺设备吊装的最早开始时间与设备钢架吊装最早完成时间间隔7d,因此不能连续作业。

3.施工单位调整方案后能保证原计划工期不变的理由:设备钢架制作工作的总时差为7d,其停工1Od导致总工期延长3d。而施工单位采取措施将工艺设备调整工作(关键工作)的持续时间压缩3d,压缩后关键线路总工期缩短3d,为191d,因此可以保证原计划工期不变。

4.第(1)项费用补偿要求合理,应补偿赶工费:10000元。

第(2)项费用补偿要求不合理,应补偿:(1600-300)元/d×3d=3900元。

第(3)项费用补偿要求合理,应补偿综合损失费:15000元。

建设单位应补偿施工单位的总费用:(10000+3900+15000)元=28900元。

1[单选题] 建筑管道常用的连接方法中,可用于消防水、空调冷热水、给水、雨水等系统直径大于或等于100mm的镀锌钢管的连接方法是(  )。

A.沟槽连接B.卡套式连接C.螺纹连接D.卡压连接

参考答案:A

◆◆参考解析:

本题考核的是建筑管道常用的连接方法。沟槽式连接件连接可用于消防水、空调冷热水、给水、雨水等系统直径大于或等于100mm的镀锌钢管,具有操作简单、不影响管道的原有特性、施工安全、系统稳定性好,维修方便、省工省时等特点。

2[单选题]除铸铁垫铁外,设备调整完毕后,各垫铁(  )。

A.进一步楔紧,但不得点焊B.相互之间不得点焊,但顶部垫铁与设备底座应点焊牢固C.相互之间点焊牢固,但不得与设备底座点焊D.除相互之间点焊牢固外,与设备底座也应点焊牢固

参考答案:C

◆◆参考解析:

垫铁安装在安装工程中往往被一些人疏忽、轻视,其实垫铁安装的平整度、密实度、稳定度对设备的运转正常与否至关重要。因而,垫铁安装好后,为避免在以后设备运转时出现松动垫铁之间应相互连成一体,也即相互之间点焊牢固。但为了以后更换底座或进一步修正标高或水平度,垫铁不应和底座焊接。因之,本题选C项最为合理。

3[单选题] 招投标的分类中,承包商承担工程的设计及土建安装施工,并承担投产运行后设计指标的实现及施工质量的责任的是(  )。

A.设计和采购总承包B.设计施工总承包C.采购及施工总承包D.施工总承包

参考答案:B

◆◆参考解析:

本题考核的是招投标的分类。设计施工总承包,承包商承担工程的设计及土建安装施工,并承担投产运行后设计指标的实现及施工质量的责任。

4[单选题] 公寓楼卫生间埋地排水管道隐蔽前施工单位必须做(  )。

A.压力试验B.灌水试验C.通球试验D.稳定试验

参考答案:B

◆◆参考解析:

建筑管道工程在系统试验中规定:室内隐蔽或埋地的排水管道在隐蔽前必须进行灌水试验,且灌水高度应不低于底层卫生器具上边缘或底层地面高度。所以B为正确选项。

5[单选题] 金属表面预处理等级为St3级的除锈方式是(  )。

A.火焰除锈B.抛射除锈C.化学除锈D.手工除锈

参考答案:D

◆◆参考解析:

本题涉及的考点是钢材表面处理的质量等级要求。St3级:非常彻底的手工和动力工具除锈。钢材表面无可见的油脂和污垢且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物,除锈应比St2级更为彻底,底材显露部分的表面应具有金属光泽。

6[单选题] 影响机械设备安装精度的因素不包括(  )。

A.地脚螺栓B.设备制造及装配C.设备基础的硬度D.环境因素

参考答案:C

◆◆参考解析:

影响设备安装精度的因素一共是八个方面,分别是设备基础;垫铁和一、二次灌浆;地脚螺栓;设备制造及装配;测量;内应力;环境因素;操作。

7[单选题] 电弧焊是常用的焊接方法之一,下列关于电弧焊的说法错误的是(  )。

A.药芯焊丝电弧焊是属于熔化极气体保护焊的一种类型,也是利用连续送进的焊丝与工件间的电弧作为热源B.熔化极气保焊的保护气体有氩气、氮气、C02或这些气体的混合气体C.埋弧焊可以采用较大焊接电流D.埋弧焊最大优点是焊接速度高,焊缝质量好,特别适合于焊接大型工件的环缝

参考答案:D

◆◆参考解析:

本题考核的是电弧焊的内容。电弧焊包括的内容有:

(1)焊条电弧焊以外部涂有涂料的焊条作为电极及填充金属,电弧在焊条端部和被焊工件表面之间燃烧,熔化焊条和母材形成焊缝;

(2)埋弧焊以连续送进的焊丝作为电极和填充金属。焊接时,在焊接区上面覆盖一层颗粒状焊剂,电弧在焊剂层下燃烧,将焊丝端部和局部母材熔化,形成焊缝;

(3)钨极气体保护焊属于不(非)熔化极气体保护电弧焊,是利用钨极与工件之间的电弧使金属熔化而形成焊缝;

(4)熔化极气体保护电弧焊是利用连续送进的焊丝与工件之间燃烧的电弧作为热源,利用电焊炬喷嘴喷出的气体来保护电弧进行焊接。熔化极气保焊的保护气体有氩气、氮气、CO。或这些气体的混合气体;

(5)药芯焊丝电弧焊是属于熔化极气体保护焊的一种类型,也是利用连续送进的焊丝与工件间的电弧作为热源的,焊丝芯部装有各种成分药粉。

8[多选题]工业安装工程在验收过程中,承包方项目部的质量部门参与验收的项目有(  )。

A.检验批B.分项工程C.分部工程D.单位工程E.单项工程

参考答案:A,B,C,D

◆◆参考解析:

工业安装工程在验收过程中,承包方项目部的质量部门参与检验批、分项工程、分部工程的验收。

9[简答题]

背景资料

某机电安装公司承担北方某城市三台蒸发量25t/h,蒸发压力为2.5MPa的散装工业锅炉的安装工程。开工前,项目经理部未办理任何手续即根据施工组织设计进行了全面的质量策划,并指令专业工程师编制质量控制程序。在施工过程中发现某焊工的合格证已过有效期,在进行分项工程质量验收时发生下列事件:

事件1,锅炉本体已安装完毕,但钢骨架因施工过程保护不够造成局部垂直度超差。

事件2,与锅炉本体连接的主干管上,发现有一段管道的壁厚比设计要求小1mm,该段管道质量证明书和验收手续齐全,除壁厚外,其他项目均满足设计要求。经了解是由于当时工期比较紧,原规格管道数量不足而采用此管。

事件3,工程在采暖期到来前按期完工,但因建设单位配套设施尚不具备条件,没能进行系统试运。当气温骤降后,残留的水没有排净,造成部分设备冻裂。

问题

1.锅炉安装工程开工前,施工单位应办理什么手续?

2.施工中发现焊工合格证已过期,应如何处置?

3.简述该工程所含分项工程质量验收合格的规定。

4.提出事件1、2的处理方案。

5.事件3中的冻裂事故调查应由谁组织?哪些人员参加?

6.该工程是否应编制质量预控方案?质量预控方案应包括哪些内容?

◆◆参考解析:

1.根据国家《特种设备案例监察条例》规定,锅炉安装施工前应携带有关资料书面告知直辖市或设区的市市级特种设备安全监督管理部门,办理报装手续备案。

2.因为焊工属特殊工种,必须持证上岗。故本题应立即停止焊工继续作业,对已焊接部位认真检查。同时查清过期的原因,酌情处理,并通过重新考试合格后再上岗。对已焊部分若有不合格,由持证焊工进行返工处理,并追究相关人员责任。

3.按照《工业安装工程施工质量验收统一标准》GB50252规定,分项工程合格的标准是,分项工程所含的检验项目均应符合合格;分项工程所含的质量控制资料应完整,齐全。

4.从案例可靠性和使用功能为出发点,结合处理的难易程度分析研究处理理方案。若不影响安全可靠性和使用功能,仅影响外观,施工单位也易处理,即可处理。否则不予处理或做让步处理,若影响安全可靠性和使用功能须进行返修甚至返工处理。

5.因本案例造成事故的因素有人的因素和技术环境的因素,因之,事故调查由项目技术负责人为首组建调查小组,参加人员应是与事故直接相关的专业技术人员,质检人员和有经验的技术工人等。

6.因为锅炉安装焊接工艺很重要,该工程应编制预控方案。内容包括工序名称,可能出现的问题及质量预控措施等。

10[简答题] 背景资料

某机电安装工程公司承接某汽车厂重型压力机车间机电设备安装工程,工程内容包括:设备监造,压机的就位安装、压力管道安装、电气工程、自动控制工程和单机试运行等。其中压机最高22.5m,单件最重为105t。合同工期为4个月。合同约定,工期每推迟一天罚10000元,提前一天奖励5000元。

对压力管道的安装,机电安装工程公司项目部在安装前按规定履行了书面告知手续。该公司项目部对承接工程进行分析,工程重点是压机吊装就位,为此,制定了两套吊装方案:

第一套方案:采用桅杆式起重机吊装。经测算施工时间需要50天,劳动力安排日平均为30人,参照相关规定计算人工日平均工资50元,机械台班费及新购置钢丝绳和索具费用共20万元,其他费用2.5万元。

第二套方案:采用两台100t履带式起重机抬吊。吊车需要租赁,租赁费用1万元/台班,但不发生购置钢丝绳和索具费和其他机械台班费。经测算,现场共需14天,与第一套方案相比人工费可降低70%,其他费用可降低30%。

该项目部合理选择了吊装方案,注重安全管理,合理调度,加强了施工阶段的成本控制,尤其对压机吊装成本费用的控制。吊装部队发挥了积极性,如期完成任务,为后面工序创造了良好条件,使该工程项目提前8天完成了施工任务。

问题

1.项目部进行设备监造验收的主要依据有哪些?

2.按特种设备安全法及其相关的规定,压力管道安装前项目部进行书面告知时应提交哪些材料?

3.分别计算压机吊装两套方案的成本费用。

4.对压机两套吊装方案进行技术、经济、安全等综合分析,该项目部应选哪套方案?为什么?

5.施工阶段项目成本的控制要点有哪些?

6.按问题4选用的吊装方案,吊装成本降低率是多少?

◆◆参考解析:

1.项目部进行设备监造验收的主要依据有:(1)设备订货合同;(2)设计单位的设备技术规范书、图纸和材料清册;(3)总承包单位制定的监造大纲。

2.项目部书面告知应提交的材料有:特种设备安装告知书,施工单位及人员资格证件,施工组织与技术方案,工程合同,安装监督检验约请书,压力管道元件制造单位的许可和资质证件。

3.计算每套压机吊装方案的成本费用

(1)桅杆式起重机吊装方案:

人工费:人日平均工资×施工天数×日平均劳动力安排人数=50×50×30=75000元;

机械台班费及新购置钢丝绳和索具费用:200000元;

其他费用:25000元;

合计:75000+200000+25000=300000元

(2)履带起重机方案吊装成本费用:

台班费:10000×14×2=280000元

人工费:75000×(1-70%)=22500元

其他费用:25000×(1-30%)=17500元

合计:280000+22500+17500=320000元

4.项目部应选用履带式起重机抬吊方案。

原因:(1)技术可行性论证方面:履带式起重机抬吊更为先进可靠;(2)安全性:均具有较好的安全性和可靠性;(3)进度:履带式起重机抬吊工期较短,有利于按时和提前完成施工任务,还可获得提前工期的奖励。(4)成本:相差不大,若考虑提前工期奖励,综合效益应大于桅杆式起重机吊装。综上,应选择履带式起重机抬吊方案。

5.施工阶段项目成本的控制要点有:(1)对分解的计划成本进行落实;(2)记录、整理、核算实际发生的费用,计算实际成本;(3)进行成本差异分析,采取有效的纠正措施;注意工程变更,关注不可预计的外部条件对成本控制的影响。

6.如选用履带式起重机抬吊方案,为后面工序创造了良好条件,是工程项目提前8天完成施工任务获奖40000元的直接贡献因素。

其成本降低率为:1-[(320000-40000)/320000]=0.125=12.5%

1[简答题]背景:

某安装工程公司在南方某沿海城市承建了一项石油气储存罐区扩容改造工程。工程包括新建2台5000m3天然气球罐和2台2000m3液化石油气球罐,施工内容有:球罐混凝土基础工程、球罐工程包括球罐组对、焊接、检验试验和整体热处理(热处理仅2000m。液化石油气球罐进行)、系统管道工程等。

新建天然气球罐位于原罐区的东侧,与原有的天然气球罐相邻,中间有一条6m宽的检修道路相隔;新建液化石油气球罐紧邻原有的4 台1000m3液化石油气球罐区北侧,并在一个防火围堰区内。根据工程的实施计划,新建工程施工期间,原油气储存罐区正常运行,仅在新、旧系统割接时对旧球罐做临时关闭。该区属于甲类危险防火区,又地处城市边缘,对安全和环境保护要求高。安装公司根据工程现场情况,组建了有管理经验的项目部,按照绿色施工的管理理念,强化职业健康安全管理,建立了项目部风险管理组和项目部绿色施工管理体系。

在施工过程中,项目部采取了以下措施:

(1)加强防火安全管理,在新旧罐区之间搭建防火墙,划出隔离区。

(2)项目部组织安全生产教育。施工过程中安装公司组织了与工程对应的季节、专业和综合等安全检查,以保障施工过程安全。

(3)对混凝土基础采用预拌混凝土及清水混凝土施工技术,应用节材的新型模板。

(4)球罐采用节省施工场地的散装法组装,射线检测采用γ射线全景曝光技术。

(5)管道施工采用管段图施工技术,实行工厂化预制,进行精确下料,保证预制质量,加大管道预制深度,减少现场组焊工作量,减少和避免浪费。

(6)采用新型钢脚手架。

通过上述措施,项目部较好地完成了施工任务,基本实现了安全和绿色施工的目标。

问题:

1.国内球形罐整体热处理一般采用什么方法?整体热处理前的条件和工艺要点有哪些?

2.分析本工程有哪些重要环境污染因素,应采取哪些对应措施?

3.项目绿色施工的“四节一环保”是什么?根据背景分析项目部在施工过程中采取的措施中有哪些符合绿色施工要求?各属于“四节一环保”的哪个方面?

4.分析本工程应用了哪些绿色施工新技术、新设备、新工艺、新材料?

5.安全生产教育应包括哪些内容?安装公司组织的与工程对应的安全检查中,除背景指出的检查外还应有哪些?安全检查的重点是什么?

◆◆答案解析:

1.球形罐整体热处理方法国内一般采用内燃法。是用燃烧产生的烟气在球形罐内部加热并进行温度控制,球罐外部保温而达到热处理要求的热处理工艺。

整体热处理前的条件有:与球形罐受压件连接的焊接工作全部完成,各项无损检测工作全部完成并合格。

整体热处理工艺要点有:(1)热处理过程升降温、恒温要求,包括最少恒温时间要求、升降温速度和温差要求;(2)测温点要求,包括测温点布置和测温点总数要求;(3)球形罐柱脚处理及移动监测。

2.本工程的重要环境污染因素和采取的应对措施有:

(1)球罐焊接电焊弧光产生的光污染和烟尘污染,作业人员应采取防护措施,夜间电焊作业应采取遮挡措施,避免电焊弧光外泄。

(2)在球罐内作业,空气不流通,容易造成人员的窒息和中毒,应对措施:罐内作业要采取通风措施,照明采用安全电压等。

(3)射线污染,防护措施:射线检测施工时间错开,划出射线安全隔离区并有专人看护,操作人员穿戴好防护用品。

(4)污水、废油、化学品的排放产生的污染,措施:回收再利用或集中处理,防止向地面或下水道直接排放。

3.“四节一环保”指节能、节材、节水、节地和环境保护(或:节能与能源利用、节材与材料资源利用、节水与水资源利用、节地与施工用地保护、环境保护)。

背景中项目部符合绿色施工要求的在措施有:

(1)对混凝土基础施工采用节材的新型模板,管道施工进行精确下料,属于节材措施;

(2)球罐采用散装法组装,管道施工实行工厂化预制,属于节地措施;

(3)球罐射线检测采用γ射线全景曝光技术,采用这种方法能够减小射线检测的总的用时用工,属于环境保护措施。

4.本工程应的绿色施工新技术、新设备、新工艺、新材料有:清水混凝土施工技术;新型模板应用;管道施工采用管段图施工技术和工厂化预制技术;球形罐γ射线全景曝光射线检测技术;新型钢脚手架。

5.安全生产教育应包括的内容:安全生产法律法规、规章制度和安全操作规程;安全防范措施;违章指挥、违章作业、违反劳动纪律产生的后果;预防、减少安全风险以及紧急情况下应急救援的基本知识、方法和措施等。

对照背景,还应有的安全检查是:定期性安全检查,经常性安全检查,不定期性安全检查。安全检查的重点是:违章指挥和违章作业。

  2[单选题]每台设备灌浆分为一次灌浆和二次灌浆,一次灌浆是指本设备(  )。

A.全部地脚孔的灌浆B.全部地脚孔的第一次灌浆C.基础支模后的灌浆D.部分地脚孔的灌浆

参考答案:A

◆◆参考解析:

一次灌浆在设备粗找正后,对地脚螺栓孔进行的灌浆二次灌浆是在设备精找正后,对设备底座和基础间进行的灌浆

3[单选题] 根据管道内物质的一般性能,下列关于工业管道识别色的说法错误的是(  )。

A.水是艳绿色B.酸或碱是紫色C.气体是中黄色D.氧是大红色

参考答案:D

◆◆参考解析:

本题考核的是根据管道内物质的一般性能,基本识别色分为八类。例如:水是艳绿色,水蒸气是大红色,空气是淡灰色,气体是中黄色,酸或碱是紫色,可燃气体是棕色,其他液体是黑色,氧是淡蓝色。

4[简答题] 案例

某机电设备安装公司承担了某大学建筑面积为2万m2的体育馆工程的通风空调系统施工

任务。该工程共有S1~S6六个集中式全空气空调系统,空调风系统设计工作压力为600Pa。空气处理机组均采用带送风机段的组合式空调机,由安装公司采购并组成项目部承担安装任务。

风管系统安装完毕后,严密性试验采用漏光法检测合格。

当施工进入空调系统调试阶段时,系统出现三个问题:①空气处理机组运转时晃动;②S1系统调试中在风管所有阀门全开情况下,实测送入空调区风量小于设计风量且相差较大,而该系统风机出口风量实测值符合设计要求;③空气处理机组冷却水进出管路上的阀门有滴水,经检查这两个阀门未保冷但无漏水。针对上述问题,施工单位采取了整改措施后才使系统调试合格。空调系统调试完成后,按施工质量验收程序进行了施工质量验收工作。

问题

1.空气处理机组运转时产生晃动的原因是什么?如何解决?

2.分析S1系统送入空调区的风量与设计风量相差较大的主要原因。

3.解决阀门滴水问题的措施有哪些?

4.按照建筑工程项目划分标准,该通风空调系统应划分为图书馆工程的什么工程?该工程的施工质量验收程序是什么?

◆参考解析:

案例

1.空气处理机组运转时产生晃动的原因是叶片角度组装得不一致。

解决方法:应按符合设备技术文件的规定和施工质量验收规范的要求来重新安装叶片。

2.S1系统送人空调区的风量与设计风量相差较大的主要原因:风管系统漏风和风管系统检测方法不正确。

3.解决阀门滴水问题的措施:采取保冷措施。

4.按照建筑工程项目划分标准,该通风空调系统应划分为图书馆工程的分部工程。该工程的施工质量验收程序:检验批验收_分项工程验收_分部工程验收。

5[单选题] 设备安装基准线是根据施工图按(  )来确定设备安装的纵横中心线。

A.土建提交的纵横中心线B.地脚螺栓孔的位置C.设备底座地脚孔的位置D.建筑物的定位轴线

参考答案:D

◆◆参考解析:

这是一道现场遇到最多的实际应用题,许多施工者以土建提供的基础中心线作为安装基准线,也有以地脚孔中心距作为基础准,也有个别施工人员以实测的设备底座的地脚孔位置作基准,这些都是不正确的。因为工业设备绝大部分安装于有连续性的生产线上,全车间甚至全生产线必须由同一定位轴线引出,否则,生产线上各设备将因标高或中心线偏差而出现许多问题,造成不能正常生产。以上所述的其他做法只能做参考或微调。

为实现设备安装精确定位,必须依据工艺总平面布置图和厂区首级控制网建立安装控制网。安装基准线的测设就是根据施工图,按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上,作为设备安装的基准线。设备安装平面基准线不少于纵、横两条。所以,建筑物的定位轴线与设备安装的定位轴线是相同的,建筑施工在前,故采用建筑物的定位轴线。

6[单选题]下列绝热材料中,宜做保冷绝热又能防火的绝热材料是(  )。

A.岩棉B.矿渣棉C.玻璃棉D.泡沫玻璃

参考答案:D

◆◆参考解析:

在常用绝热材料及制品中,泡沫玻璃是理想的保冷绝热材料,同时不会自燃也不会被烧损,也是优良的防火材料,符合题意要求。

7[单选题] 下列高层建筑管道常用的连接方法中,(  )一般用在主干道连接阀门、止回阀、水表、水泵等处,以及需要经常拆卸、检修的管段上。

A.承插连接B.螺纹连接C.法兰连接D.沟槽连接

参考答案:C

◆◆参考解析:

本题考核的是法兰连接。直径较大的管道采用法兰连接,法兰连接一般用在主干道连接阀门、止回阀、水表、水泵等处,以及需要经常拆卸、检修的管段上。镀锌管如用焊接或法兰连接,焊接处应进行二次镀锌或防腐。

8[多选题] 自动化仪表工程的温度取源部件在管道上开孔及焊接,必须在管道(  )前进行。

A.连接B.防腐C.衬里D.试压E.验收

参考答案:B,C,D

◆◆参考解析:

在设备或管道上安装取源部件的开孔和焊接工作,必须在设备或管道的防腐、衬里和压力试验前进行。

9[多选题]转子测量应包括(  )。

A.轴颈圆度、圆柱度的测量B.转子跳动测量C.推力盘不平度测量D.转子水平度测量E.转子气缸找中心测量参考答案:A,B,C,D

◆◆参考解析:

本题考查的是汽轮机主要设备的安装技术要求。转子测量应包括:轴颈圆度、圆柱度的测量、转子跳动测量(径向、端面和推力盘不平度)、转子水平度测量。

10[多选题] 架空电力线路保护区施工的基本规定包括(  )。

A.不得烧荒、烧建筑安装废弃物、烧窑B.不得兴建建筑物、构筑物C.不得种植可能危及电力设施安全的植物D.不得堆放建筑安装垃圾、矿渣、易燃物、易爆物及其他影响安全供电的物品E.不得在电力设施周围或在依法划定的电力设施保护区内进行爆破或其他作业

参考答案:A,B,C,D

◆◆参考解析:

本题涉及的考点是架空电力线路保护区施工的基本规定。架空电力线路保护区施工的基本规定包括:(1)不得堆放建筑安装垃圾、矿渣、易燃物、易爆物及其他影响安全供电的物品。(2)不得烧荒、烧建筑安装废弃物、烧窑。(3)不得兴建建筑物、构筑物。(4)不得种植可能危及电力设施安全的植物。

1[单选题]主要用于桥梁、建筑等钢结构制作中的金属材料是(  )。

A.普碳钢B.特殊钢C.不锈耐酸钢D.低合金高强度钢

参考答案:B

◆◆参考解析:

本题考核的是特殊钢。特殊钢是在钢中加入少量的合金元素,如Cu、Cr、Ni、P等,使其在金属基体表面上形成保护层,可提高钢材的耐候性能,同时保持钢材具有良好的焊接性能。主要使用于桥梁、建筑等钢结构中。

2[单选题] 关于三角测量的网(锁)布设应符合要求的表述,错误的是(  )。

A.各等级的首级控制网,均宜布设为近似等边三角形的网(锁)B.加密的控制网,可采用插网、线形网或插点等形式C.线形锁的布设宜近于直伸形式D.一、二级小三角的布设,不可采用线形锁

参考答案:D

◆◆参考解析:

本题考核的是三角测量的网(锁)布设。三角测量的网(锁)布设应符合下列要求:

(1)各等级的首级控制网,均宜布设为近似等边三角形的网(锁)。其三角形的内角不应小于30°;当受地形限制时,个别角可放宽,但不应小于25°。

(2)加密的控制网,可采用插网、线形网或插点等形式。各等级的插点宜采用加强图形布设。

(3)一、二级小三角的布设,可采用线形锁。线形锁的布设,宜近于直伸。

3[单选题] 导热性及温差急变性好,并易于机械加工的衬里材料是(  )。

A.耐酸陶瓷板B.不透性石墨板C.辉绿岩板D.膨胀珍珠岩板

参考答案:B

◆◆参考解析:

在设备及管道防腐蚀材料类型中各种砖、板和管材衬里中,只有不透性石墨板的优点与题目相符。A项温差急变性差,C温差急变性差且难于切割加工,D是一种绝热保温材料。

4[单选题] 无机房电梯安装施工程序中,安装导轨、曳引装置和限位装置的紧后工序是(  )。

A.对层门的预留孔洞设置防护栏杆B.安装无机房控制柜、松闸装置、检修安全销C.安装轿厢及对重、厅门D.安装井道机械设备、电气装置

参考答案:B

◆◆参考解析:

无机房电梯安装施工程序:(1)对井道验收、测量、放基准线;(2)对层门的预留孔洞设置防护栏杆;(3)安装导轨、曳引装置和限位装置;(4)安装无机房控制柜、松闸装置、检修安全销;(5)安装轿厢及对重、厅门、井道机械设备、电气安装装置;(6)通电空载试运行合格后负载试运行,并检测各安全装置动作是否正常准确;(7)整理各项记录,准备申报准用。

5[单选题] 防排烟系统测定,不包括对(  )测定。

A.风量B.风压C.疏散楼梯问的静压差D.疏散楼梯间的风温

参考答案:D

◆◆参考解析:

防排烟系统测定和调整需测定防排烟系统风量、风压及疏散楼梯间等处的静压差,并调整至符合设计与消防的规定。疏散楼梯间的风温测定不做要求。

6[单选题] 下列属于企业C类计量器具的是(  )。

A.卡尺B.塞尺C.钢直尺D.温度计

参考答案:C

◆◆参考解析:

卡尺、塞尺和温度计均用于工艺控制、质量检测及物资管理的周期性检定的计量器具,属于企业B类的计量器具,例如:卡尺可测量轴及孔的直径、塞尺可测量不同深度缝隙的大小等。钢直尺为一次性检定的计量器具,属于企业C类的计量器具。

7[多选题] 汽轮发电机由定子和转子两部分组成,其中定子主要由(  )等部分组成。

A.护环B.机座C.中心环D.端盖E.定子铁芯

参考答案:B,D,E

◆◆参考解析:

本题考核的是汽轮发电机的组成。汽轮发电机由定子和转子两部分组成。其中定子主要由机座、定子铁芯、定子绕组、端盖等部分组成;转子主要由转子锻件、激磁绕组、护环、中心环和风扇等组成。

8[多选题] 机电工程中,采购按其内容可分为(  )。

A.工程采购B.货物采购C.招标采购D.服务采购E.直接采购

参考答案:A,B,D

◆◆参考解析:

本题考核的是机电工程项目采购的类型。按采购内容可分为工程采购、货物采购与服务采购三种类型。按采购方式可分为招标采购、直接采购和询价采购3种类型。

9[简答题] 【背景资料】

某机电设备安装公司承包了一台带换热段的分离塔和附属容器、工艺管道的安装工程。

合同约定,分离塔由安装公司制造或订货,建设单位提供制造图纸。由于该塔属压力容器,安装公司不具备压力容器制造和现场组焊资格,故向某具备资格的容器制造厂订货。安装公司为了抢工期,未办理任何手续,在分离塔运抵现场卸车后,直接吊装就位,并进行后续的配管工程。

在工程实施过程中,出现了以下事件:

事件1:管道系统压力试验中,塔进、出口管道上的多个阀门发生泄漏。检查施工记录,该批由建设单位供货的阀门在安装前未进行试验。安装公司拆卸阀门并处理完后重新试压合格,工期比原计划延误了6d。安装单位就工期延误造成的损失向建设单位索赔,遭到建设单位拒绝。

事件2:在联动试运行中,分离塔换热段管板与接管连接的多处焊缝泄漏,试运行中止。

安装单位对分离塔泄漏处进行了补焊处理后,再次启动试运行,而分离塔的原漏点泄漏更加严重,不得不再次停止试运行。分析事故原因,确定是由分离塔质量问题引起,但未查到分离塔的出厂质量证明文件和现场交接记录。由于分离塔待修停工,使该项目推迟竣工投产2个月。

为此,建设单位要求安装单位承担质量责任并赔偿全部经济损失。

【问题】

1.阀门安装前应由哪个单位进行何种试验?该管道使用的阀门试验的比例是多少?

2.说明建设单位拒绝安装单位对事件1提出索赔的理由。

3.安装单位在分离塔安装前应根据什么规定、申办何种手续?安装单位对分离塔进行补焊作业有什么不妥?

4.事件2中,安装单位和容器制造厂的质量职责是什么?对事故各自应负什么质量和经济责任?说明理由。

◆◆参考解析:

1.阀门安装前应由安装单位进行强度和严密性试验。该管道使用的阀门试验的比例是100%。

2.建设单位拒绝安装单位对事件1提出索赔的理由:阀门经重新试压合格,其泄漏原因属于安装质量问题。

3.安装单位在分离塔安装前应按我国《特种设备安全监察条例》的规定,向压力容器使用登记所在地的安全监察机构申报,办理报装手续。

安装单位对分离塔进行补焊作业的不妥之处:安装单位不具备压力容器制造和现场组焊资格。

4.事件2中,安装单位和容器制造厂的质量职责是确保制造和安装质量符合设计要求和相关规定。安装单位对事故应负安装缺陷的质量和经济责任。容器制造厂对事故应负制造缺陷的质量和经济责任。理由:事故原因确定是由分离塔质量问题引起,也未查到分离塔的出厂质量证明文件和现场交接记录,安装公司不具备压力容器制造和现场组焊资格而进行了焊接。

10[简答题] 背景资料:

某安装公司承包一演艺中心的空调工程,演艺中心地处江边(距离江边100m),空调工程设备材料:双工况冷水机组(650Rt)、蓄冰槽、江水源热泵机组、燃气锅炉、低噪声冷却塔(650t/h)、板式热交换机、水泵、空调箱、风机盘管、各类阀门(DN20~DN700mm)公称压力1.6MPa、空调水管(DN20~DN700mm)、风管、风阀及配件(卡箍、法兰)等由安装公司订立采购合同。安装公司项目部进场后,针对工程中采用的新设备、新技术编制了施工方案,方案中突出了施工程序和施工方法,并明确了施工方法的内容,江水热源泵机组利用江水冷却,需敷设DN700mm冷却水管至江边,DN700mm冷却水管道的敷设路径上正好有一排千年古树,方案中选择非开挖顶管技术,并分包给A专业公司施工。空调水管需化学清洗并镀膜,分包给B专业公司施工。安装公司向专业公司提供了相关资料,负责现场的管理工作,确保专业公司按批准的施工方案进行施工。按施工进度计划,安装公司项目部及时与供货厂商联系,使设备材料运到现场时间与施工进度配合,以满足施工进度要求。设备材料达到施工现场,按规定对设备材料进行检验,其中对阀门重点检验。空调工程按施工程序实施。空调设备安装后,进行管道、风管及配件安装调试,空调工程按要求完工。

【问题】

1. 安装公司项目部在履行设备采购合同时主要有哪些环节?

2. A、B专业公司进场后,安装公司项目部应做哪些工作?

3. 本工程要编制哪几个新技术的施工方案?方案中的施工方法应有哪些主要内容?

4. 指出DN700mm阀门压力试验的合格标准。

5. 空调供回水(冷热水)主管需与哪些设备连接?DN100mm以上空调水管与设备可采用哪种连接方式?

◆◆参考解析:

1. 安装公司项目部在履行设备采购合同时主要的环节:

到货检验(1分)、损害缺陷缺少的处理(1分)、监造监理(1分)、施工安装服务(1分)、试运行服务(1分)等。

2. A、B专业公司进场后,安装公司项目部应做的工作:

(1)向分包人提供与分包工程相关的各种证件、批件和各种相关资料,向分包人提供具备施工条件的施工场地(1分);

(2)组织分包人参加发包人组织的图纸会审,向分包人进行设计图纸交底(1分);

(3)提供本合同专用条款中约定的设备和设施,并承担因此发生的费用(1分);

(4)随时为分包人提供确保分包工程施工所要求的施工场地和通道等,满足施工运输的需要,保证施工期间的畅通(1分);

(5)负责整个施工场地的管理工作,协调分包人与同一施工场地的其他分包人之间的交叉配合,确保分包人按照经批准的施工组织设计进行施工(1分)。

3.本工程要编制的新技术的施工方案:

(1)双工况冷水机组安装(1.5分);

(2)江水源热泵机组安装(1.5分);

(3)低噪声冷却塔安装(1.5分);

(4)非开挖顶管技术(1.5分)。

方案中的施工方法应有的主要内容:

应明确工序操作要点、机具选择、检查方法和要求(1.5分),明确有针对性的技术要求和质量标准(1.5分)。

4. DN700mm阀门压力试验的合格标准:阀门的壳体试验压力不得小于公称压力的1.5倍,试验时间不得少于5min,以壳体填料无渗漏为合格(1.5分);密封试验宜以公称压力进行,以阀瓣密封面不漏为合格(1.5分)。

5. 空调供回水(冷热水)主管需与双工况冷水机组(1分)、江水源热泵机组(1分)、低噪声冷却塔(1分)、板式热交换机(1分)、水泵(1分)、空调箱(1分)、风机盘管连接(1分)。DN100mm以上空调水管与设备可采用法兰连接(1分)。

手机用户请访问233网校一级建造师考试手机网:http://m.233.com/jzs1/

相关推荐:2016年一级建造师模拟测试卷汇总(30套) 2004-2015年一级建造师真题答案

报考须知:2016年一级建造师报名时间及入口 2016年一级建造师报考条件解读

讲师辅导:2016年一级建造师VIP班火热报名,现在报名独享双师资授课!配套高质量章节练习,模拟试题历年真题,专业讲师答疑!快速通过2016年考试!【点击报名>>

加入233网校一级建造师QQ群(399727613233网校一级建造师11群),及时获取2016年一级建造师报考最新报考。扫描下方二维码下载233网校一级建造师APP,海量试题免费做,及时获取最新考试报考!

233网校app下载

相关阅读
精品课程

正在播放:一级建造师考点解读

难度: 试听完整版
登录

新用户注册领取课程礼包

立即注册
扫一扫,立即下载
意见反馈 返回顶部
