(四)背景资料：某施工单位承担了一项架空光缆线路工程，设有甲、乙、丙三个中继段。
项目部根据具体情况进行了工作分解，估算了各工作的持续时间，确定了各工作之间的逻辑关系，编制了工作逻辑关系及持续时间表(见表4)，并据此绘制了进度计划网络图。图4给出了部分进度计划网络图。
图4部分进度计划网络图
施工过程中，因设计不合理引起光缆路由变更，造成“架设乙段光缆”推迟2天完工。
“乙段接续”工作进行中，因熔接机故障停工4天。由于工作量估计不准确，“架设丙段光缆”的持续时间比计划缩短了1天，“甲段接续”、“安装杆路标牌”的持续时间分别增加1天。
问题：
1.在答题卡指定区域绘制完整的进度计划网络图。

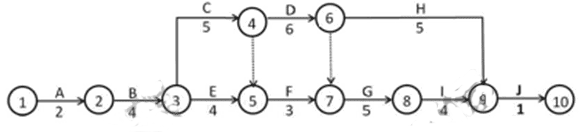

【答案】本工程完整的进度网络图如下
2.按照下面格式填写进度计划中D.E、F、H的工作时间参数。

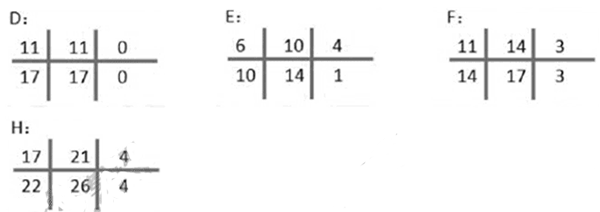

【答案】网络图中D、E、F、H四项工作的时间参数如下
3.列出进度计划中关键工作的工作代号，并计算计划工期。
【答案】网络图中的关键工作代号为：A，B，C，D，G，I，J。
计划工期计算：2天(A)+4天(B)+5天(C)+6天(D)+5天(G)+4天(I)+1天(J)=27天。
4.计算本工程的实际工期。
则实际工期：2天(A)+4天(B)+7天(C)+7天(F)+5天(G)+4天(I)+1天(J)=30天。
5.本工程光缆配盘的技术要求有哪些?
【答案】光缆配盘的技术要求：
(1)光缆配盘要求合理准确;
(2)配盘时应考虑光缆接头点尽量安排在地势平坦、稳固和无水地带：
(3)光缆端别应按顺序配置，一般不得倒置;
(4)光缆配盘时，如在中继段内有水线防护要求的特殊类型光缆，应先确定其位置，然后从特殊光缆接头点向两端配光缆。
