钢结构体系

1.混凝土结构构造
混凝土结构构件的最小截面尺寸应满足结构承载力极限状态、正常使用极限状态的计算要求，并应满足结构耐久性、防水、防火、配筋构造、混澥土浇筑施工要求，且尚应符合下列规定:
1)矩形截面框架梁的截面宽度≥200m。
2)矩形截面框架柱的边长产300mm，圆形截面柱的直径350mm。
3)高层建筑剪力墙的截面厚度≥160mm，多层建筑剪力墙的截面厚度≥140mm。
4)现浇钢筋混凝十实心楼板的厚度三80m，现浇空心楼板的顶板、底板厚度均50mm。
5)预制钢筋混凝土实心委合楼板的预制底板及后浇混凝十厚度均≥50mm。
2.结构混凝土
对设计工作年限为50年的混凝土结构，结构混凝土的强度等级应符合下列规定。【关注非C30情形】
1）素混凝土结构构件的混凝土强度等级不应低于C20。
2）钢筋混凝土结构构件的混凝土强度等级不应低于C25。3）预应力混凝土楼板结构的混凝土强度等级不应低于C30，其他预应力混凝土结构构件的混凝土强度等级不应低于C40。
4）钢-混凝土组合结构构件的混凝土强度等级不应低于C30。
5）承受重复荷载作用的钢筋混凝土结构构件，混凝土强度等级不应低于C30。
6）抗震等级不低于二级的钢筋混凝土结构构件，混凝土强度等级不应低于C30。
7）采用500MPa及以上等级钢筋的钢筋混凝土结构构件，混凝土的强度等级不应低于C30。
3.结构钢筋
受拉钢筋锚固长度应根据钢筋的直径、钢筋及混凝土抗拉强度、钢筋的外形、钢筋锚固端的形式、结构或结构构件的抗震等级进行计算。
（2）普通钢筋锚固长度取值应符合下列规定：
①受拉钢筋锚固长度应根据钢筋的直径、钢筋及混凝土抗拉强度、钢筋的外形、钢筋锚固端的形式、结构或结构构件的抗震等级进行计算。
②受拉钢筋锚固长度不应小于200mm。
③对受压钢筋，当充分利用其抗压强度并需锚固时，其锚固长度不应小于受拉钢筋锚固长度的70%。
（3）混凝土结构中的普通钢筋、预应力筋应设置混凝土保护层，混凝土保护层厚度应符合下列规定:
①满足普通钢筋、有粘结预应力筋与混凝土共同工作性能要求。
②满足混凝土构件的耐久性能及防火性能要求。
③不应小于普通钢筋的公称直径，且不应小于15mm。
（4）当施工中进行混凝土结构构件的钢筋 、预应力筋代换时，应符合设计规定的构件承载能力、正常使用、配筋构造及耐久性能要求 ，并应取得设计变更文件。

（1）填充墙的构造设计要求：
①填充墙宜选用轻质块体材料；
②填充墙砌筑砂浆的强度等级不宜低于M5（Mb5、Ms5）;
③填充墙墙体墙厚不应小于90mm;
④用于填充墙的夹心复合砌块，其两肢块体之间应有拉结。
（2）填充墙砌体与梁、柱或混凝土墙体结合的界面处（包括内、外墙），宜在粉刷前设置钢丝网片，网片宽度可取400mm，并沿界面缝两侧各延伸200mm。
（3）在砌体中留槽洞及埋设管道构造要求：
① 不应在截面长边小于500mm的承重墙体、独立柱内埋设管线。
② 不宜在墙体中穿行暗线或预留、开凿沟槽，当无法避免时应采取必要的措施或按削弱后的截面验算墙体的承载力。
③ 对受力较小或未灌孔的砌块砌体，允许在墙体的竖向孔洞中设置管线。
（4）承重独立砖柱截面尺寸不小于240×370mm。当有振动荷载时，墙、柱不宜采用毛石砌体。
（5）当梁跨度大于或等于下列数值时，其支承处宜加设壁柱，或采取其他加强措施：
① 240mm厚的砖墙为6m。
② 180mm厚的砖墙为4.8m。
（6）混凝土砌块房屋，宜将纵横墙交接处，距墙中心线每边不小于300mm范围内的孔洞，采用不低于Cb20 混凝土沿全墙高灌实。
（7）圈梁构造要求：
① 圈梁宜连续地设在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时， 应在洞口上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于其中垂直间距的2倍，且不得小于1m。
②纵、横墙交接处的圈梁应可靠连接。刚弹性和弹性方案房屋，圈梁应与屋架、大梁等可靠连接；
③ 圈梁宽度不应小于190mm，高度不应小于120mm，配筋不应少于4Φ12，箍筋间距不应大于200mm；
④ 圈梁兼作过梁时，过梁部分的钢筋应按计算面积另行增配。

1.钢结构体系

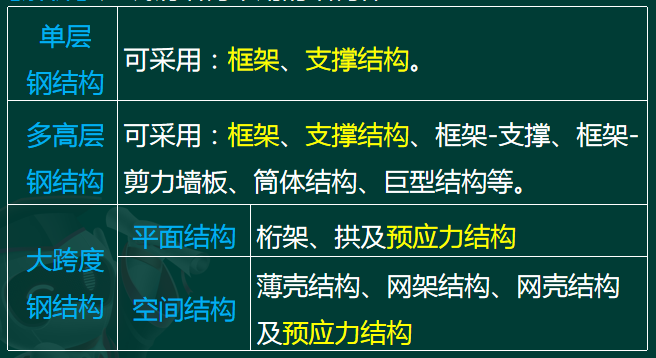

建筑钢结构常用的结构体系：
（1）单层钢结构。可采用：框架、支撑结构。
（2）多层钢结构。可采用：框架、支撑结构、框架-支撑、框架-剪力墙板、筒体结构、巨型结构等。
（3）大跨度钢结构：
1）平面结构。如桁架、拱及预应力结构
2）空间结构。如薄壳结构、网架结构、网壳结构及预应力结构
2.钢结构构造
（1）受力和构造焊缝可采用：对接焊缝、角接焊缝、对接与角接组合焊缝、塞焊焊缝、槽焊焊缝。
• 重要连接或有等强要求的对接焊缝：应为熔透焊缝
• 较厚板件或无需焊透时：可采用部分熔透焊缝。
（2）在次要构件或次要焊接连接中，可采用断续角焊缝。
• 腐蚀环境中不宜采用断续角焊缝。
（3）螺栓（铆钉）连接宜采用紧凑布置，其连接中心宜与被连接构件截面的重心相一致。
（4）直接承受动力荷载构件的螺栓连接规定要求：
①抗剪连接时应采用摩擦型高强度螺栓；
②普通螺栓受拉连接应采用双螺帽或其他能防止螺帽松动的有效措施。
（5）当型钢构件拼接采用高强度螺栓连接时，其拼接件宜采用钢板。
（6）梁柱连接节点可采用栓焊混合连接、螺栓连接、焊接连接、端板连接、顶底角钢连接等构造。
（7）铸钢节点适用于几何形式复杂、杆件汇交密集、受力集中的部位。铸钢节点与相邻构件可采取焊接、螺纹或销轴等连接方式。
（12）构件采用防火涂料进行防火保护时，其高强度螺栓连接处的涂层厚度不应小于相邻构件的涂料厚度。
（13）钢结构防腐蚀可选择以下防腐蚀方案：
①防腐蚀涂料；
②各种工艺形成的锌、铝等金属保护层；
③阴极保护措施；
④耐候钢。
（14）对处于严重腐蚀的使用环境且仅靠涂装难以有效保护的主要承重钢结构构件，宜采用耐候钢或外包混凝土。

1.混凝土结构构造
混凝土结构构件的最小截面尺寸应满足结构承载力极限状态、正常使用极限状态的计算要求，并应满足结构耐久性、防水、防火、配筋构造、混澥土浇筑施工要求，且尚应符合下列规定:
1)矩形截面框架梁的截面宽度≥200m。
2)矩形截面框架柱的边长产300mm，圆形截面柱的直径350mm。
3)高层建筑剪力墙的截面厚度≥160mm，多层建筑剪力墙的截面厚度≥140mm。
4)现浇钢筋混凝十实心楼板的厚度三80m，现浇空心楼板的顶板、底板厚度均50mm。
5)预制钢筋混凝土实心委合楼板的预制底板及后浇混凝十厚度均≥50mm。

1.结构混凝土
对设计工作年限为50年的混凝土结构，结构混凝土的强度等级应符合下列规定。【关注非C30情形】
1）素混凝土结构构件的混凝土强度等级不应低于C20。
2）钢筋混凝土结构构件的混凝土强度等级不应低于C25。3）预应力混凝土楼板结构的混凝土强度等级不应低于C30，其他预应力混凝土结构构件的混凝土强度等级不应低于C40。
4）钢-混凝土组合结构构件的混凝土强度等级不应低于C30。
5）承受重复荷载作用的钢筋混凝土结构构件，混凝土强度等级不应低于C30。
6）抗震等级不低于二级的钢筋混凝土结构构件，混凝土强度等级不应低于C30。
7）采用500MPa及以上等级钢筋的钢筋混凝土结构构件，混凝土的强度等级不应低于C30。

2.结构钢筋
受拉钢筋锚固长度应根据钢筋的直径、钢筋及混凝土抗拉强度、钢筋的外形、钢筋锚固端的形式、结构或结构构件的抗震等级进行计算。
（2）普通钢筋锚固长度取值应符合下列规定：
①受拉钢筋锚固长度应根据钢筋的直径、钢筋及混凝土抗拉强度、钢筋的外形、钢筋锚固端的形式、结构或结构构件的抗震等级进行计算。
②受拉钢筋锚固长度不应小于200mm。
③对受压钢筋，当充分利用其抗压强度并需锚固时，其锚固长度不应小于受拉钢筋锚固长度的70%。
（3）混凝土结构中的普通钢筋、预应力筋应设置混凝土保护层，混凝土保护层厚度应符合下列规定:
①满足普通钢筋、有粘结预应力筋与混凝土共同工作性能要求。
②满足混凝土构件的耐久性能及防火性能要求。
③不应小于普通钢筋的公称直径，且不应小于15mm。
（4）当施工中进行混凝土结构构件的钢筋 、预应力筋代换时，应符合设计规定的构件承载能力、正常使用、配筋构造及耐久性能要求 ，并应取得设计变更文件。

（1）填充墙的构造设计要求：
①填充墙宜选用轻质块体材料；
②填充墙砌筑砂浆的强度等级不宜低于M5（Mb5、Ms5）;
③填充墙墙体墙厚不应小于90mm;
④用于填充墙的夹心复合砌块，其两肢块体之间应有拉结。
（2）填充墙砌体与梁、柱或混凝土墙体结合的界面处（包括内、外墙），宜在粉刷前设置钢丝网片，网片宽度可取400mm，并沿界面缝两侧各延伸200mm。
（3）在砌体中留槽洞及埋设管道构造要求：
① 不应在截面长边小于500mm的承重墙体、独立柱内埋设管线。
② 不宜在墙体中穿行暗线或预留、开凿沟槽，当无法避免时应采取必要的措施或按削弱后的截面验算墙体的承载力。
③ 对受力较小或未灌孔的砌块砌体，允许在墙体的竖向孔洞中设置管线。
（4）承重独立砖柱截面尺寸不小于240×370mm。当有振动荷载时，墙、柱不宜采用毛石砌体。
（5）当梁跨度大于或等于下列数值时，其支承处宜加设壁柱，或采取其他加强措施：
① 240mm厚的砖墙为6m。
② 180mm厚的砖墙为4.8m。
（6）混凝土砌块房屋，宜将纵横墙交接处，距墙中心线每边不小于300mm范围内的孔洞，采用不低于Cb20 混凝土沿全墙高灌实。
（7）圈梁构造要求：
① 圈梁宜连续地设在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时， 应在洞口上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于其中垂直间距的2倍，且不得小于1m。
②纵、横墙交接处的圈梁应可靠连接。刚弹性和弹性方案房屋，圈梁应与屋架、大梁等可靠连接；
③ 圈梁宽度不应小于190mm，高度不应小于120mm，配筋不应少于4Φ12，箍筋间距不应大于200mm；
④ 圈梁兼作过梁时，过梁部分的钢筋应按计算面积另行增配。

（1）受力和构造焊缝可采用：对接焊缝、角接焊缝、对接与角接组合焊缝、塞焊焊缝、槽焊焊缝。
• 重要连接或有等强要求的对接焊缝：应为熔透焊缝
• 较厚板件或无需焊透时：可采用部分熔透焊缝。
（2）在次要构件或次要焊接连接中，可采用断续角焊缝。
• 腐蚀环境中不宜采用断续角焊缝。
（3）螺栓（铆钉）连接宜采用紧凑布置，其连接中心宜与被连接构件截面的重心相一致。
（4）直接承受动力荷载构件的螺栓连接规定要求：
①抗剪连接时应采用摩擦型高强度螺栓；
②普通螺栓受拉连接应采用双螺帽或其他能防止螺帽松动的有效措施。
（5）当型钢构件拼接采用高强度螺栓连接时，其拼接件宜采用钢板。
（6）梁柱连接节点可采用栓焊混合连接、螺栓连接、焊接连接、端板连接、顶底角钢连接等构造。
（7）铸钢节点适用于几何形式复杂、杆件汇交密集、受力集中的部位。铸钢节点与相邻构件可采取焊接、螺纹或销轴等连接方式。
（12）构件采用防火涂料进行防火保护时，其高强度螺栓连接处的涂层厚度不应小于相邻构件的涂料厚度。
（13）钢结构防腐蚀可选择以下防腐蚀方案：
①防腐蚀涂料；
②各种工艺形成的锌、铝等金属保护层；
③阴极保护措施；
④耐候钢。
（14）对处于严重腐蚀的使用环境且仅靠涂装难以有效保护的主要承重钢结构构件，宜采用耐候钢或外包混凝土。
