基坑围护结构体系

基坑四周一般设置挡土围护结构，围护结构一般是在开挖面基底下有一定插入深度的桩、墙结构。支撑结构起减小围护结构变形，控制墙体弯矩的作用，分为内支撑和外拉锚两种形式。
1）基坑围护结构
（1）基坑围护结构类型：在我国应用较多的基坑围护结构有：排桩、地下连续墙、重力式挡墙，以及这些结构的组合形式等。不同类型围护结构的特点见表3.3-2。
（2）基坑围护结构施工要求：
① 预制混凝土板桩：工艺流程：放桩位线→布设桩点→桩机就位→桩就位→校正垂直度→打桩→测量桩顶标高→移钻机。
常用钢筋混凝土板桩截面的形式有四种：矩形、T形、工字形及口字形。矩形截面板桩制作较方便，桩间采用槽榫接合方式，接缝效果较好，是使用最多的一种形式。
② 钢板桩与钢管桩：工艺流程：施工准备→钢板桩组装→导向架加工制造→导向架定位→插打钢板桩→基坑开挖→基坑检验。
钢板桩强度高，桩与桩之间的连接紧密，隔水效果好，具有施工灵活、板桩可重复使用等优点，是基坑施工中常用的一种挡土结构。由于板桩打入时有挤土现象，拔出时又会将土带出，造成板桩位置处出现空隙，这对周边环境产生了一定影响。而且板桩长度有限，其适用的开挖深度也受到限制，一般最大开挖深度在7～8m。板桩的形式有多种，拉森型是最常用的。
★总结：钢板桩强度高、隔水效果好（止水性能好）、施工简便（或施工灵活）、可重复（反复）使用。
③ 钻孔灌注桩围护结构：
钻孔灌注桩施工流程见图3.3-2。
③ 钻孔灌注桩围护结构：
钻孔灌注桩一般采用机械成孔。地铁明挖基坑中多采用螺旋钻机、冲击式钻机和正反循环钻机、旋挖钻机等。正、反循环钻机采用泥浆护壁成孔，作业时噪声低，适用于城区施工，在地铁基坑和高层建筑深基坑施工中应用广泛。
⑤ 咬合桩：其中，钻孔咬合桩的施工可采用液压钢套管全长护壁、机械冲抓成孔工艺，施工应符合下列要求：详见讲义。
⑥ 重力式水泥土墙：重力式水泥土墙宜采用水泥土搅拌桩相互搭接成格栅状的结构形式，也可采用水泥土搅拌桩相互搭接成实体的结构形式。
④ SMW工法桩（型钢水泥土搅拌墙）：SMW工法桩围护墙是利用搅拌设备就地切削土体，并注入水泥类混合液搅拌形成均匀的水泥土搅拌墙，然后在墙中插入型钢，形成一种劲性复合围护结构，具体施工工艺流程见图3.3-3。

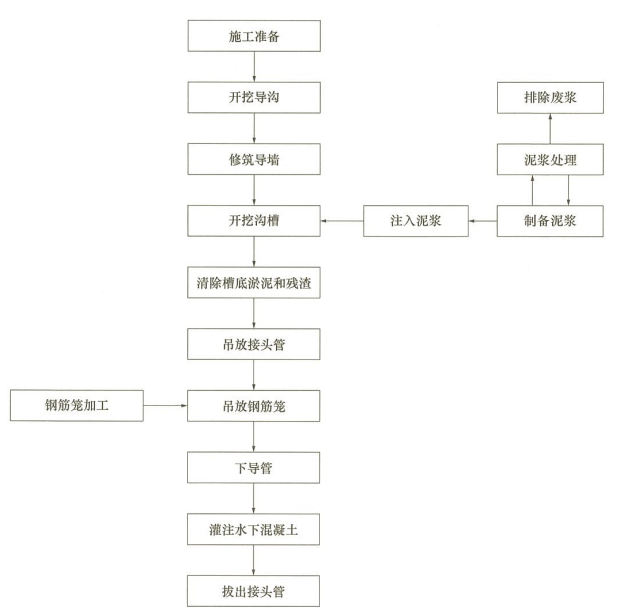

⑦ 地下连续墙：地下连续墙主要有预制钢筋混凝土连续墙和现浇钢筋混凝土连续墙两类，通常地下连续墙是指后者。
地下连续墙有如下优点：施工时振动小、噪声低，墙体刚度大，对周边地层扰动小；可适用于多种土层，除夹有孤石、大颗粒卵砾石等局部障碍物时影响成槽效率外，对黏性土、无黏性土、卵砾石层等各种地层均能高效成槽。
