（三）冲压管件和焊接管件
施工使用的成品弯头分为冲压无缝弯头、冲压焊接弯头和焊接弯头三种。
（四）吹扫接头
吹扫接头（胶管活动接头），有以下两种连接形式：
（1）接头的一端与胶管相连，另一端与丝扣阀相连。
（2）接头的一端与胶管相连，另一端与钢管相连。
（五）封头
用于在管端起封闭作用的管件，有平盖形和椭圆形两种。
（1）平盖封头。平盖封头适用于压力较低的管路。
（2）椭圆形封头。也称之为管帽，适用于压力较大的低、中压管路。
（六）凸台
也称管嘴，是自控仪表在工艺管道上的一次性部件，用于连接主管和其他部件用。
（七）盲板
用于临时（永久）切断管道内介质的管件。根据法兰密封面的形式有：光滑面盲板、凸面盲板、梯形槽面盲板和8字盲板（也分为光滑面、凹凸面、梯形槽面三种）。
|
二、常用控件
阀门一般是由阀体、阀瓣、阀盖、阀杆及手轮等部件组成。
（一）阀门型号及表示方法

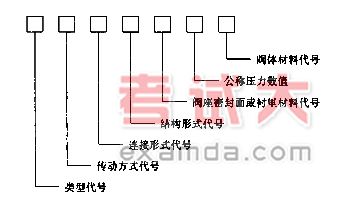

（1）阀门的型号表示方法：
（2）类型代号用用汉语拼音字母表示。
（3）传动方式代号用阿拉伯数字表示。
（4）阀座密封或衬里材料用汉语拼音字母表示。
（5）阀体材料代号用汉语拼音字母表示。
（6）连接形式代号用阿拉伯数字表示。
（7）阀门的类型命名以下几种形式在命名中均予省略：
l）连接形式的“法兰”。
2）结构形式。结构形式中闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；截止阀、节流阀的“直通式”；球阀的“浮动” 和“直通式’；蝶阀的“垂直板式”；隔膜阀的“屋脊式”；旋塞阀的“填料” 和“直通式”；止回阀的“直通式” 和“单瓣式”；安全阀的“不封闭”。
3）阀座密封面材料。
（8）型号和名称表示方法示例：
l）电动机传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工，公称压力0.1MPa，阀体材料为灰铸铁的闸阀，为Z942W－l电动楔式双闸板闸阀。
2）手动、外螺纹连接、浮动直通式，阀座密封材料为氟塑料，公称压力4MPa，阀体材料为 1Cr18Ni9Ti的球阀，为 Q21F－40P外螺纹球阀。
3）气动常开式、法兰连接、屋脊式、村里材料为村胶，公称压力0.6MPa，阀体材料为灰铸铁的隔膜阀，为G6K41J－6气动常开式衬胶隔膜阀。
4）液动、法兰连接、垂直板式、阀座密封面材料为铸铜，阀瓣密封面材料为橡胶，公称压力0.25MPa，阀体材料为灰铸铁的蝶阀，为D741X－2.5液动蝶阀。
|
