一、桥梁的组成分类
(一)桥梁的基本组成部分
1．上部结构(也称桥跨结构)
一般包括桥面构造(行车道、人行道、栏杆等)、桥梁跨越部分的承载结构和桥梁支座。
2．下部结构
下部结构是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分。一般包括桥墩、桥台及墩台基础。
(二)桥梁的分类
(1)根据桥梁主跨结构所用材料划分。
(2)根据桥梁所跨越的障碍物划分。
(3)根据桥梁的用途划分。
(4)根据桥梁跨径总长L和单孔跨径Lo的不同，桥梁可分为特大桥，大桥(，中桥，小桥，
(5)根据桥面在桥跨结构中的位置，桥梁可分为上承式、中承式和下承式桥。
(6)根据桥梁的结构形式，桥梁可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥。
例题：根据桥梁的结构形式，桥梁可划分为[ ]等
A. 梁式桥
B. 拱式桥
C. 下承式
D. 上承式、
E. 中承式
答案：A.B.
分析：根据桥梁的结构形式，桥梁可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥。根据桥面在桥跨结构中的位置，桥梁可分为上承式、中承式和下承式桥。根据桥梁跨径总长L和单孔跨径Lo的不同，桥梁可分为特大桥，大桥(，中桥，小桥，
二、桥梁上部结构
(一)桥面构造
1．桥面铺装及排水、防水系统
(1)桥面铺装。桥面铺装即行车道铺装，亦称桥面保护层。桥面铺装的形式有：
1)水泥混凝土或沥青混凝土铺装。
2)防水混凝土铺装。
(2)桥面纵横坡。桥面的纵坡，一般都做成双向纵坡。
(3)桥面排水和防水设施。
1)桥面排水。在桥面上除设置纵横坡排水外，常常需要设置一定数量的泄水管。当桥面纵坡大于2％而桥长大于50m时，每隔12-15m设置一个；桥面纵坡小于2％时，一般顺桥长方向每隔6-8m设置一个。
2)防水层。桥面防水层设置在桥面铺装层下面，它将透过铺装层渗下来的雨水汇集到排水设施(泄水管)排出。桥面伸缩缝处应连续铺设，不可切断；桥面纵向应铺过桥台背；截面横向两侧，则应伸过缘石底面从人行道与缘石砌缝里向上叠起lOOmm。
例题、在桥面上除设置纵横坡排水外，常常需要设置一定数量的泄水管。当桥面纵坡大于2％而桥长大于50m时，每隔[ ]设置一个。
A、6-8
B、10—12
C、12—14
D、12-15m
答案；D
2．伸缩缝
为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。
(1)伸缩缝的构造要求。要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。
在设置伸缩缝处，栏杆与桥面铺装都要断开。
(2)伸缩缝的类型。
1)镀锌薄钢板伸缩缝。在中小跨径的装配式简支梁桥上，当梁的变形量在20—40mm以内时常选用。
2)钢伸缩缝:它的构造比较复杂，只有在温差较大的地区或跨径较大的桥梁上才采用。钢伸缩缝也宜于在斜桥上使用。
3)橡胶伸缩缝。它是以橡胶带作为跨缝材料。这种伸缩缝的构造简单，使用方便，效果好。在变形量较大的大跨度桥上，可以采用橡胶和钢板组合的伸缩缝。
3．人行道、栏杆、灯柱
桥梁上的人行道宽度可选用0．75m、1m，大于1m按0．5m倍数递增。
(1)安全带。不设人行道的桥上，两边应设宽度不小于0．25m，高为0．25-0．35m的护轮安全带。安全带可以做成预制件或与桥面铺装层一起现浇。
2006题、不设人行道的桥面上，其两边所设安全带的宽度应（D ）。
A.不小于2.0米
B.不小于1.0米
C.不小于0.75米
D.不小于0.25米
(2)人行道。人行道一般高出行车道0．25—0．35m；
人行道在桥面断缝处也必须做伸缩缝。
(3)栏杆、灯柱。照明用灯一般高出车道5m左右。
(二)承载结构
桥梁的承重结构因其结构形式而异。
1．梁式桥
梁式桥是指其结构在垂直荷载作用下，其支座仅产生垂直反力，而无水平推力的桥梁。梁式桥的特点是其桥跨的承载结构由梁组成。梁式桥可分为简支梁式桥、连续梁式桥、悬臂梁式桥。

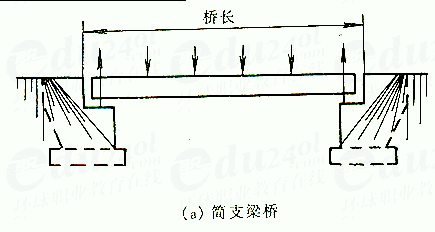

(1)简支梁式桥。
简支梁桥是静定结构，其各跨独立受力。桥梁工程中广泛采用的简支梁桥有三种类型：
1) 简支板桥。简支板桥主要用于小跨度桥梁。按其施工方式的不同分为整体式简支板桥和装配式简支板桥；
A.装配式板桥是目前采用最广泛的板桥形式之一。按其横截面形式主要分为实心板和空心板。
实心板跨径：1.5—1.8m
空心板桥跨径：6---13m
预应力混凝土空心板桥跨径：8---16m
装配式板桥常见连接方式：
企口混凝土铰联结：圆形，菱形，漏斗形
钢板联结：跨中的钢板布置较密，两端支点较稀
