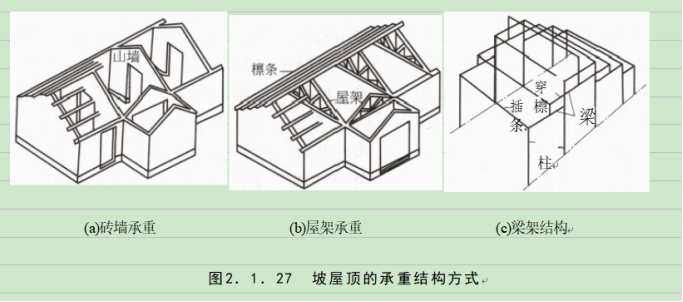

坡屋顶是民用建筑中常见的屋顶形式之一，其独特的造型不仅美观，还具有良好的排水性能。坡屋顶的承重结构是指支撑屋顶荷载并传递至基础的部分，常见的承重结构类型包括以下几种：

1. 桁架结构

桁架结构是坡屋顶中最常用的承重结构之一。它由一系列杆件组成，通过节点连接形成一个刚性框架。桁架的优点在于其结构稳定、承载能力强，并且可以适应各种跨度的需求。桁架结构适用于大跨度的坡屋顶，如体育馆、展览馆等。

2. 梁板结构

梁板结构是一种较为简单的承重结构，由主梁和次梁组成。主梁通常沿屋脊方向布置，次梁则垂直于主梁布置。这种结构形式简单明了，施工方便，适用于中小型建筑物。梁板结构的优点在于其构造简单，易于施工，但承载能力相对较低，适用于较小的跨度。

3. 拱形结构

拱形结构是一种特殊的承重结构，通过拱形的曲线来传递荷载。拱形结构具有良好的力学性能，能够承受较大的荷载，同时还能提供较大的内部空间。拱形结构常用于需要较大内部空间的建筑物，如教堂、礼堂等。

4. 网架结构

网架结构是一种由多个杆件组成的三维网格结构，通过节点连接形成一个整体。网架结构具有高度的空间刚度和承载能力，适用于大跨度的坡屋顶。网架结构的优点在于其结构轻巧、刚度高，适用于现代大型公共建筑。

5. 悬挑结构

悬挑结构是一种特殊的承重结构，通过悬挑部分来支撑屋顶荷载。悬挑结构适用于需要特殊造型或功能需求的建筑物，如观景台、阳台等。悬挑结构的优点在于其独特的造型和功能，但设计和施工难度较大，成本较高。

总结： 坡屋顶的承重结构选择应根据建筑物的具体需求和实际情况来确定。不同的承重结构类型具有各自的特点和适用范围，合理选择承重结构不仅能保证建筑的安全性，还能提高建筑的经济性和美观性。

科目：技术与计量（土建）

考点：坡屋顶的承重结构

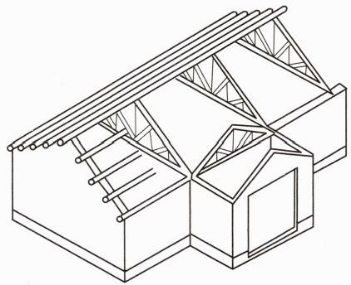

6、观察题66图，以下说法正确的是（）。

A.图示承重结构为硬山搁檩

B.图示承重结构通常屋架搁置在房屋的纵向外墙上

C.图示承重结构为了防止屋架的倾覆，屋架间要设置支撑

D.图示承重结构为四坡形屋顶，当跨度较大时，在四坡屋顶的斜屋脊下设斜梁

E.图示承重结构当凸出部分的跨度比主体跨度小时可采用半屋架

查看答案

参考答案：B,C

参考解析：A选项错误，屋顶上搁置屋架，用来搁置檩条以支承屋面荷载。通常屋架搁置在房屋的纵向外墙或柱上，使房屋有一个较大的使用空间。屋架的形式较多，有三角形、梯形、矩 形、多边形等。


E选项错误，当凸出部分跨度比主体部分跨度大时，可采用半屋架。
D选项错误，对于四坡形屋顶，当跨度较小时，在四坡屋顶的斜屋脊下设斜梁，用于搭接屋面檩条；当跨度较大时，可选用半屋架或梯形屋架，以增加斜梁的支承点。
