五、（本题30分，中级做）
某框架梁，如图1所示，请根据图2、图3、图4所示构造要求(依据国家建筑标准设计图集11G101－1）以及其他本题给定条件，计算该框架梁钢筋总用量。已知框架梁为C30现浇砼，设计三级抗震，,柱的断面均为400mm×400mm，次梁断面200mm×400mm。框架梁钢筋保护层20mm,为外层钢筋外边缘至混凝土表面的距离。钢筋定尺为8m，钢筋连接均选用绑扎连接。抗震受拉钢筋锚固长度laE=37d，上下部纵筋及支座负筋伸至边柱外为0.4laE另加弯折长度15d，下部非贯通纵筋伸入中间支座长度为laE。纵向抗震受拉钢筋绑扎搭接长度lLe=51.8d。
主次梁相交处在主梁上设2根附加吊筋（如图3所示），附加吊筋长度计算公式为2×平直段长度＋2×斜段长度＋次梁宽度＋2×50。

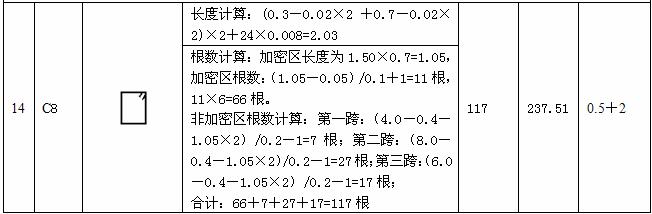

本框架梁箍筋长度计算公式为：（梁高－2×保护层厚度＋梁宽－2×保护层厚度）×2＋24×箍筋直径，箍筋加密区长度为本框架梁梁高的1.5倍，箍筋根数计算公式分别为：【（加密区长度－50）/加密间距】＋1及（非加密区长度/非加密间距－1）。纵向受力钢筋搭接区箍筋构造不予考虑。(钢筋理论重量：25=3.850kg/m，18=1.998kg/m，8=0.395kg/m，计算结果保留小数点后2位。)

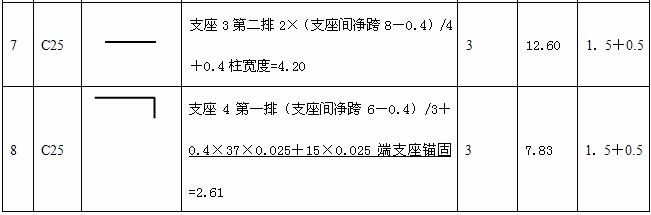

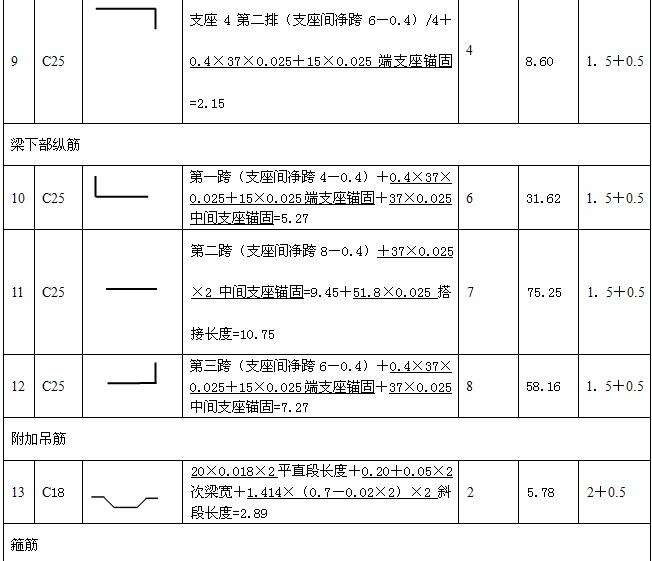

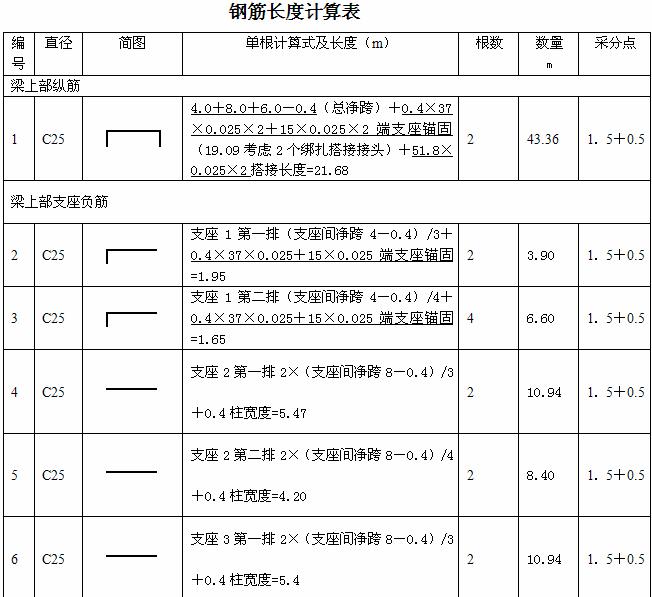

评分标准：
上部贯通纵筋、支座负筋、下部纵筋单根长度为1.5分，根数为0.5分，计24分。
附加吊筋单根长度为2分，根数0.5分，计2.5分
箍筋及附加吊筋单根长度0.5分，根数2分，计2.5分

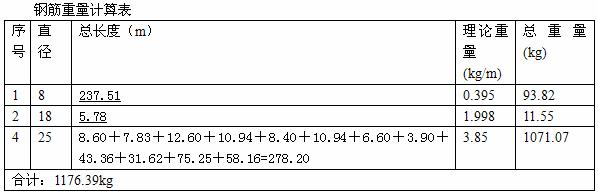

重量汇总酌情1.分
合计：30分。
