2026年注安技术第二章预习考点：电气装置安全技术

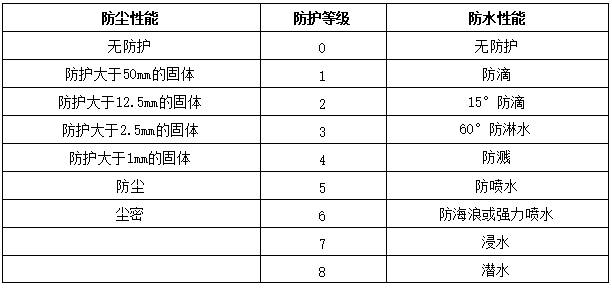

电气设备外壳防护等级

第一位数字：防固体异物进入或人体接触的等级(防尘)
第二位数字：防水进入的等级(防水)

电气设备触
电防护分类

(1)0类：设备仅依靠基本绝缘来防止触电。设备外壳可以用绝缘材料也可以用金属材料。0类设备可以有Ⅱ类结构或Ⅲ类结构的部件。
(2)0I类：设备也是依靠基本绝缘来防止触电的，也可以有Ⅱ类结构或Ⅲ类结构的部件。这种设备的金属外壳上装有接地(零)的端子，不提供带有保护芯线的电源线。
(3)I类：设备除依靠基本绝缘外，还有一个附加的安全措施。自设备内部有接地端子引出的专用的保护芯线的带有保护插头的电源线。也可以有Ⅱ类结构或Ⅲ类结构的部件。
(4)Ⅱ类：设备具有双重绝缘和加强绝缘的结构。Ⅱ类设备可以有Ⅲ类结构的部件。
(5)Ⅲ类：这种设备依靠安全特低电压供电以防止触电。Ⅲ类设备内电压不得高于安全特低电压。

手持电动工
具和移动式
电气设备的
安全使用

(1)Ⅱ类、Ⅲ类设备没有保护接地或保护接零的要求，I类设备必须采取保护接地或保护接零措施。
(2)在有爆炸和火灾危险的环境中，除中性线外，应另设保护零线。
(3)单相设备的相线和中性线应装设双极开关，中性线上不应装有熔断器。
(4)移动式电气设备的保护线不应单独敷设，而应当与电源线有同样的防护措施，即采用带有保护芯线的橡皮套软线作为电源线。
(5)移动式电气设备的电源插座和插销应有专用的保护线插孔和插头。
(6)一般场所，手持电动工具应采用Ⅱ类设备。
(7)鉴于不接地配电网中单相触电的危险性小于接地配电网中单相触电的危险性，在接地配电网中，可以装设一台隔离变压器，并由该隔离变压器给设备供电。

电气照明基
本安全要求

(1)一般照明的电源采用220V电压。在特别潮湿场所、高温场所、有导电灰尘的场所或有导电地面的场所，对于容易触及而又无防触电措施的固定式灯具，其安装高度不足2.2m时，应采用24V安全电压。
(2)照明配线应采用额定电压500V的绝缘导线。凡重要的政治活动场所、易燃易爆场所、重要的仓库均应采用金属管配线。凡重要的政治活动场所、重要的控制回路和二次回路、移动的导线和剧烈振动处的导线、特别潮湿场所和严重腐蚀场所均应采用铜导线。
(3)建筑物照明电源线路的进户处，应装设带有保护装置的总开关。配电箱内单相
照明线路的开关必须采用双极开关；照明器具的单极开关必须装在相线上。
(4)应急照明的电源，应区别于正常照明的电源。应急照明线路不能与动力线路或照明线路合用，而必须有自己的供电线路。应急照明应根据需要选择切换装置。
(5)白炽灯的功率不应超过1000W。
(6)灯饰所用材料应为难燃型材料；库房内不应装设碘钨灯、卤钨灯、60W以上的白炽灯等高温灯具。
(7)灯具不带电，金属件、金属吊管和吊链应连接保护线；保护线应与中性线分开。

低压保护电
器的特点和
性能

【热继电器】
当热元件温度达到设定值时迅速动作，并通过控制触头使控制电路断开，从而使接触器失电，断开主电路，实现过载保护。只宜用于过载保护，不能用于短路保护。
【熔断器】
熔断器可用作短路保护元件；在有冲击电流出现的线路上，熔断器不可用作过载保护元件。

变、配电站安全要求

【变、配电站位置】
从供电角度考虑，变、配电站应接近负荷中心；变、配电站应避开易燃易爆场所；应设在企业的上风侧，并不得设在容易沉积粉尘和纤维的场所；不应设在人员密集的场所。【建筑结构】
变、配电站各间隔的门应向外开启；门的两面都有配电装置时，门应能向两个方向开启。
长度超过7m的高压配电室和长度超过10m的低压配电室至少应有两个门。配电装置的长度大于6m时，其柜(屏)后通道应设两个出口，当低压配电装置两个出口间的距离超过15m时应增加出口。
长度大于7m的配电室应设两个安全出口，并宜布置在配电室的两端。当配电室的长度大于60m时，宜增加一个安全出口，相邻安全出口之间的距离不应大于40m。
【间距、屏护和隔离】
高压装置应有完善的屏护、遮栏，应根据需要在遮栏上悬挂相应的标示牌。【通风】进风口宜在下方，出风口宜在上方。但装有六氟化硫装置的房间，排风系统的出风口应在下方。
【保护】
油浸式变压器应装有气体保护，干式变压器应装有温控保护等。

安全要点

①高压断路器必须与高压隔离开关或隔离插头串联使用，由断路器接通和分断电流，由隔离开关或隔离插头隔断电源。
②高压负荷开关必须串联有高压熔断器。由熔断器切断短路电流。负荷开关只用来操作负荷电流。
③隔离开关不具备操作负荷电流的能力。切断电路时必须先拉开断路器，后拉开隔离开关；接通电路时必须先合上隔离开关，后合上断路器。

导线连接

导线连接必须紧密。原则上导线连接处的力学强度不得低于原导线力学强度的80%;绝缘强度不得低于原导线的绝缘强度；接头部位电阻不得大于原导线电阻的1.2倍。
铜导线与铝导线之间的连接应尽量采用铜-铝过渡接头，特别是在潮湿环境，或在户外，或遇大截面导线，必须采用铜-铝过渡接头。

电气安全检
测仪器

(1)绝缘电阻测量仪(兆欧表)
①被测设备必须停电。对于有较大电容的设备，停电后还必须充分放电。
②测量连接导线不得采用双股绝缘线，而应采用绝缘良好单股线分开连接，以免双股线绝缘不良带来测量误差。
③对于有较大电容的线路和设备，测量终了也应进行放电。
④测量应尽可能在设备刚停止运转时进行，以使测量结果符合运转时的实际温度。
(2)接地电阻测量仪(摇表)
(3)谐波测试仪
(4)红外测温仪
(5)可燃气体检测仪。检测浓度用百万分比ppm表示。为了安全，当可燃气体浓度达到其爆炸下限(LEL)的20%时应报警。
【安装要求】
应尽量接近阀门、管道接头等较容易泄漏处安装探测器，与阀门、管道接头等之间的距离不宜超过1m。探测器应尽量避开高温、潮湿、多尘等有害环境，并不得妨碍正常操作。
①检测比空气重的可燃气体或有毒气体时，探测器的安装高度宜距地坪(或楼地板)0.3~0.6m。
②检测比空气轻的可燃气体或有毒气体时，探测器的安装高度宜在释放源上方2m内。
③检测比空气略重的可燃气体或有毒气体时，探测器的安装高度宜在释放源下方0.5~1.0m。
④检测比空气略轻的可燃气体或有毒气体时，探测器的安装高度宜高出释放源0.5~1.0m。
