2026年中级注安《技术》第二章章节题：触电防护技术

1、为了提高电气设备与大地之间的绝缘强度，电气设备所处环境的地板、墙壁均采用不导电材料，从而形成不导电环境，下列不导电环境的安全要求中，正确的是（）。

A.不导电场应设置保护接零线或保护接地线

B.应有防止场所内高电位引出场所外的措施

C.环境中的地板或墙壁的电阻均应低于阈值

D.场所应保持干燥环境以保证永久不导电特征

2、 某施工现场为保证施工用电安全，配电防护系统采用TN系统。在TN系统中，对于不同线路的故障持续时间的要求各不相同。下列对线路故障持续时间的要求中，正确的是(　　)。

A.对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压220 V者故障持续时间不应超过0．2 S

B.对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压380 V者故障持续时间不应超过0．1 S

C.对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压220 V者故障持续时间不应超过0．4 S

D.对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压380 V者故障持续时间不应超过0．4 S

3、接地装置是接地体和接地线的总称。运行中电气设备的接地装置应当始终保持良好状态。关于接地装置要求的说法，正确的是(  )。

A.埋设在地下的各种金属管道均可用作自然接地体

B.自然接地体至少应有两根导体在不同地点与接地网相连

C.管道保温层的金属外皮、金属网以及电缆的金属护层可用作接地线

D.接地体顶端应埋入地表面下，深度不应小于0．4 m

4、 屏护和间距是最为常用的电气安全措施之一，按照防止触电的形式分类，屏护和间距应属于(　　)。

A.直接接触触电安全措施

B.兼防直接接触触电和间接接触触电的安全措施

C.间接接触触电安全措施

D.其他安全措施

5、采用不同的接地、接零保护方式的配电系统，属于间接接触电击防护措施，下列关于上述三种系统的说法中，正确的是()。

A.除非接地的设备装有快速切断故障自动保护装置，不得在TN系统中混用TT方式

B.TT系统必须安装电流保护装置，并且优先选择过电流保护器

C.TN系统能把设备故障电压限制在安全范围内

D.IT系统能够通过接地小电阻将故障部分断开电源，消除电击危险

6、保护导体干线应接向低压总开关柜。总开关柜内保护导体端子排与自然导体之间的联结，此措施称为()。

A.主等电位联结

B.辅助等电位保护

C.辅助等电位联结

D.主等电位保护

7、防止触电的防护措施中包括直接接触电击防护措施和间接接触触电防护措施，其中，间接接触防护措施最主要的部分就是保护接地和保护接零。下列关于保护接地和保护接零系统说法中，正确的是（）。

A.保护接零系统能够将故障电压控制在安全电压范围之内

B.保护接地系统能够将故障电压控制在安全电压范围之内

C.保护接零系统中故障电流可能不足以使过流保护器动作，因此必须安装漏电保护装置

D.保护接地系统中故障电流可能不足以使过流保护器动作，因此必须安装漏电保护装置

8、 电气隔离指在工作回路与其他回路实现电气上的隔离，其安全原理是在隔离变压器的二次边构成一个不接地的电网，避免二次边的人员发生单相电击。下列电气隔离的安全要求中，正确的是(　　)。

A.三相隔离变压器的额定容量不应超过50 kV·A

B.隔离变压器的空载输出交流电压不应超过400 V

C.二次边线路过长，会降低电气隔离回路的可靠性

D.隔离回路有多台设备时，金属外壳都应保护接零

9、保护接零的安全原理是当电气设备漏电时形成的单相短路，促使线路上的短路保护元件迅速动作，切断漏电设备的电源。因此，保护零线必须有足够的截面。当相线截面为20 mm2时，保护零线的截面不应小于（）。

A.2．5 mm2

B.4 mm2

C.10 mm2

D.16 mm2

10、良好的绝缘是保证电气设备和线路正常运行的必要条件，也是防止触及带电体的安全保障。下列关于绝缘材料性能的说法中，正确的是(  )。

A.绝缘材料的介电常数越大极化过程越慢

B.绝缘材料的耐热性能用最高工作温度表征

C.有机绝缘材料的耐弧性能优于无机材料

D.绝缘材料的绝缘电阻相当于交流电阻

11、 不导电环境是指地板和墙都用不导电材料制成，即大大地提高了绝缘水平的环境。下列关于不导电环境的要求中，说法错误的是(　　)。

A.环境中有防止场所内高电位引出场所外和低电位引入场所内的措施

B.为保持不导电特征，场所内应采取保护接地或接零

C.环境具有永久性特征，场所不会因为受潮而失去不导电性能

D.不导电环境应能防止人体在绝缘损坏后同时触及不同电位的导体

12、电气隔离是指工作回路与其他回路实现电气上的隔离。其安全原理是在隔离变压器的二次侧构成了一个不接地的电网，防止在二次侧工作的人员被电击。关于电气隔离技术的说法，正确的是(    )。

A.隔离变压器一次侧应保持独立，隔离回路应与大地有连接

B.隔离变压器二次侧线路电压高低不影响电气隔离的可靠性

C.为防止隔离回路中各设备相线漏电，各设备金属外壳采用等电位接地

D.隔离变压器的输入绕组与输出绕组没有电气连接，并具有双重绝缘的结构

13、 工作接地指配电网在变压器或发电机中性点的接地，其主要作用是减轻各种过电压的危险。下列关于工作接地的说法中，正确的是(　　)。

A.在配电系统发生一相故障接地的情况下，如有工作接地RN≤4 Ω，一般可限制非接地相对地电压不超过50 V

B.在不接地的10 kV系统中，工作接地与避雷器的接地是共用的，其接地电阻应根据避雷器的接地电阻来确定

C.在不接地的10 kV系统中，一般要求RN≤4 Ω

D.在直接接地的10 kV系统中，工作接地与变压器外壳的接地、避雷器的接地是共用的

14、安全电压是在一定条件下、一定时间内不危及生命安全的电压。关于安全电压，以下哪一项是错误的()。

A.具有依靠安全电压供电的设备属于Ⅲ类设备

B.电气设备采用24V以上安全电压时，必须采取直接接触电击的防护措施

C.II类电源变压器必须采取接地(或接零)措施

D.安全隔离变压器的一次边和二次边均应装设短路保护元件

15、漏电保护装置主要用于防止间接接触电击和直接接触电击防护，下列关于漏电保护装置要求的说法，正确的是（ ）。

A.使用安全特低电压供电的电气设备，应安装漏电保护装置

B.医院中可能直接接触人体的电气医用设备，应装设漏电保护装置

C.一般环境条件下使用的 III 类移动式电气设备，应装漏电保护装置

D.隔离变压器且二次侧为不接地系统供电的电气设备，应装漏电保护装置

16、为满足导电能力、热稳定性、力学稳定性、耐化学腐蚀的要求，保护导体必须有足够的 截面积。下列有关保护零线及PEN 线截面积的说法中，正确的是()。

A.采用单芯绝缘导线作保护零线时，没有机械防护的截面积不得小于2.5 mm²

B.采用单芯绝缘导线作保护零线时，有机械防护的截面积不得小于4 mm²

C.铜质PEN 线截面积不得小于4mm²

D.铝质PEN 线截面积不得小于16mm²

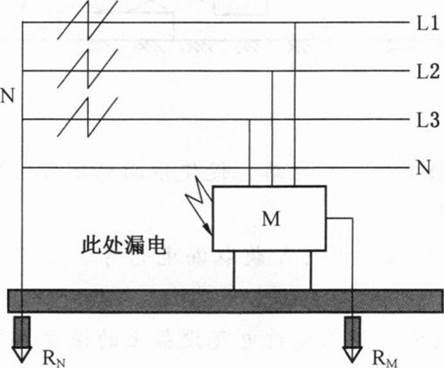

17、 对地电压指带电体与零电位大地之间的电位差。下图所示为TT系统[即配电变压器低压中性点(N点)直接接地，用电设备(M)的外壳也直接接地的系统]示意图。已知低压中性点接地电阻RN=2 Ω、设备外壳接地电阻R M=3 Ω、配电线路相电压U=220 V。当用电设备发生金属性漏电(即接触电阻接近于零)时，该设备对地电压为(　　)。

A.200 V

B.132 V

C.88 V

D.110 V

18、IT系统是将在故障情况下可能呈现危险对地电压的金属部分经接地线、接地体同大地连接起来，把故障电压限制在安全范围以内的做法。下列关于IT系统安全技术要求的说法中，正确的是(  )。

A.IT系统中的字母I表示电气设备外壳不接地或经高阻抗接地

B.在380 V不接地低压配电系统中，保护接地电阻不大于5 Ω，当配电变压器或发电机的容量不超过100 kV·A，可以放宽到不大于10Ω

C.只有在不接地配电网中，由于单相接地电流较小，才有可能通过保护接地把漏电设备故障对地电压限制在安全范围之内

D.在线路较长的低压配电网中，因线路中存在电阻，沿途存在电压损失，故不存在单相电击的危险

E.保护接地适用于各种不接地的配电网

19、尽管屏护装置是简单装置，但为了保证其有效性，其须满足的条件包括(     )。

A.固定式屏护装置所用材料应有足够的力学强度和良好的耐弧性能

B.户内栅栏高度不应小于1.2m， 户外栅栏高度不应小于1.5m

C.遮栏出入口的门上应根据需要安装信号装置和联锁装置

D.遮栏、栅栏等屏护装置上，应有“止步，高压危险!”等标志

E.要不定期地对屏护装置进行检查

查看答案

参考答案：B,C,D

参考解析：A选项错误。固定式屏护装置所用材料应有足够的力学强度和良好的耐燃性能。
B选项正确。遮栏高度不应小于1. 7 m ，下部边缘离地面高度不应大于0.1 m 。户内栅栏高度不应小于1. 2 m; 户外栅栏高度不应小于1. 5 m。
C选项正确。遮栏、栅栏等屏护装置上应根据被屏护对象挂上"止步!高压危险!" "禁止攀登!"等标示牌。
D选项正确。遮栏出入口的门上应根据需要安装信号装置和联锁装置。
E选项错误。一般是定期检查维护。课本上其实也没有这个内容，建议不选。
※解题思路：

20、等电位联结指保护导体与建筑物的金属结构、生产用的金属装备以及允许用作保护线的金属管道等用于其他目的的不带电导体之间的联结。等电位联结是保护接零系统的组成部分。下列关于等电位联结的说法中，正确的是(  )。

A.总开关柜内保护导体端子排与自然导体之间的联结称为辅助等电位联结

B.为了提高保护接零的可靠性，可将其与自然导体之间再进行联结，这一联结称为主等电位联结

C.主等电位联结导体的最小截面积不得小于最大保护导体截面积的1／2，且不得小于6 mrn2

D.两台设备之间局部等电位联结导体的最小截面积不得小于两台设备保护导体中较大者的截面积

E.设备与设备外导体之间的局部等电位联结线的截面积不得小于该设备保护零支线截面积的1／2
