如何正确选择和安装TN系统以确保电气安全？

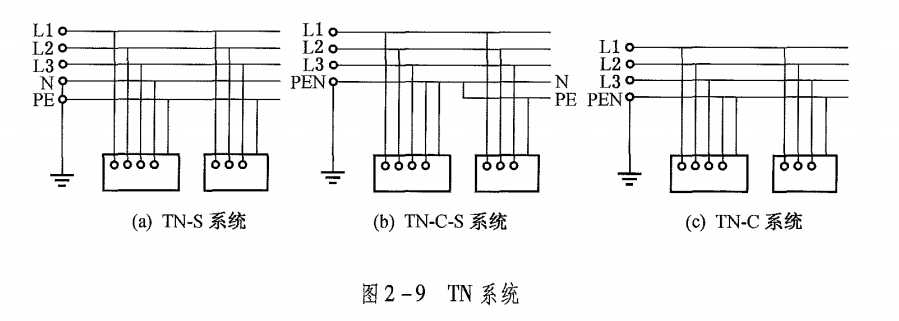

TN系统是一种广泛应用于电气保护的系统，通过将电气设备的金属外壳与系统的接地线连接，能够在发生故障时迅速切断电源，防止触电事故的发生。TN系统主要有三种类型：TN-C、TN-S和TN-C-S。
1. TN-C系统：在TN-C系统中，保护中性线（PEN线）同时承担保护和中性线的功能。这种系统适用于一些简单的电气装置，但不适用于有爆炸危险或火灾风险较高的场所。
2. TN-S系统：在TN-S系统中，保护零线（PE线）和中性线（N线）是完全分开的。这种系统提供了更高的安全性，适用于有爆炸危险或火灾风险较高的场所。TN-S系统的特点是即使在某一部分线路发生故障时，也不会影响其他部分的安全性。
3. TN-C-S系统：在TN-C-S系统中，前段采用TN-C方式，后段采用TN-S方式。这种系统结合了TN-C和TN-S的优点，适用于需要较高安全性的场所。
选择TN系统：
有爆炸危险的场所：如化工厂、油库等，应使用TN-S系统，以确保在发生故障时能够迅速切断电源，防止火花引发爆炸。
火灾风险较高的场所：如高层建筑、大型商场等，也应使用TN-S系统，以提高电气安全水平。
一般工业和民用场所：如工厂、办公楼等，可以使用TN-C-S系统，既保证了安全性，又具有一定的经济性。
安装注意事项：
保护零线（PE线）应与设备的金属外壳可靠连接，且PE线应单独敷设，不得与其他导线混用。
定期检查和维护是确保系统正常运行的重要措施。检查接头是否松动、导线是否有损坏，并及时进行维修。
确保接地电阻符合要求。接地电阻应不大于4欧姆，以保证有效的接地效果。
总结：正确选择和安装TN系统对于保障电气安全至关重要。通过合理选择适合的TN系统，并严格按照规范进行安装和维护，可以有效防止电气设备外壳带电导致的触电事故，保障人员和设备的安全。
科目：安全生产技术基础
考点：TN系统
1、在中性点接地配电网中，对于有火灾、爆炸危险性较大的场所或有独立附设变电站的车间，应选用的接地(零)系统是（ ）。
A.TT系统
B. TN-S系统
C. TN-C系统
D. TN-C-S系统
3、保护接零的原理是当设备某相带电体碰连设备外壳时，通过设备外壳形成相线对保护零线的单相短路，短路电流促使线路上的短路保护迅速动作，消除安全风险。下列4种供电系统中，可用于爆炸和火灾危险场所的是（ ）。
A.
B.
C.
D.
B选项，TN-C系统可用于无爆炸危险、火灾危险性不大、用电设备较少、用电线路简单且安全条件较好的场所。
C选项，错误图。D选项，TN-S系统可用于有爆炸危险，或火灾危险性较大，或安全要求较高的场所，TN-S系统是保护零线与中性线完全分开的系统。
