TN系统在实际应用中如何确保电气安全？
TN系统是一种广泛应用于电气保护的系统，通过将电气设备的金属外壳与系统的接地线连接，能够在发生故障时迅速切断电源，防止触电事故的发生。TN系统主要有三种类型：TN-C、TN-S和TN-C-S。为了确保电气安全，以下是一些关键的实际应用措施和注意事项。
1. 正确选择TN系统类型：
TN-C系统：适用于一些简单的电气装置，但不适用于有爆炸危险或火灾风险较高的场所。
TN-S系统：适用于有爆炸危险或火灾风险较高的场所，如化工厂、油库等。TN-S系统的特点是PE线（保护零线）和N线（中性线）完全分开，提供更高的安全性。
TN-C-S系统：结合了TN-C和TN-S的优点，适用于需要较高安全性的场所。
2. 安装注意事项：
PE线（保护零线）应单独敷设，不得与其他导线混用。PE线必须与设备的金属外壳可靠连接，确保在发生故障时能够迅速切断电源。
**PEN线（保护中性线）**在TN-C系统中承担保护和中性线的功能，应确保PEN线的连续性和可靠性。
定期检查和维护：定期检查接头是否松动、导线是否有损坏，并及时进行维修。确保接地电阻符合要求，一般情况下，接地电阻应不大于4欧姆。
3. 电气设备的正确使用：
电气设备应选用符合标准的产品，并在安装前进行必要的检测，确保其安全性能。
避免超负荷运行，特别是在TN-C系统中，过载可能会导致PEN线的温度升高，增加安全隐患。
使用漏电保护器：在TN系统中，漏电保护器是重要的安全设备，能够在发生漏电时迅速切断电源，进一步保障人员安全。
4. 应急预案：
制定详细的应急预案，包括故障处理流程、紧急疏散路线等，确保在发生电气故障时能够迅速响应，减少事故损失。
培训员工：对操作人员进行定期的安全培训，提高他们的安全意识和应急处理能力。
总结：通过正确选择和安装TN系统，并严格按照规范进行维护和管理，可以有效防止电气设备外壳带电导致的触电事故，保障人员和设备的安全。在实际应用中，特别需要注意PE线和PEN线的正确使用和维护，以确保系统的可靠性和安全性。
科目：安全生产技术基础
考点：TN系统
1、防触电技术包括绝缘、屏护和间距，接地和接零，双重绝缘、安全电压和漏电保护等。关于接零保护，哪一项是错误的()。
A.TN-S系统可用于有爆炸危险，或火灾危险性较大，或安全要求较高的场所
B.重复接地指PE线或PEN线上除工作接地以外其他点的再次接地
C.保护接零可以采用一般过电流保护装置或剩余电流保护装置
D.接零系统中，对于配电线路，故障持续时间不宜超过0.4s
2、 某施工现场为保证施工用电安全，配电防护系统采用TN系统。在TN系统中，对于不同线路的故障持续时间的要求各不相同。下列对线路故障持续时间的要求中，正确的是( )。
A.对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压220 V者故障持续时间不应超过0．2 S
B.对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压380 V者故障持续时间不应超过0．1 S
C.对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压220 V者故障持续时间不应超过0．4 S
D.对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压380 V者故障持续时间不应超过0．4 S

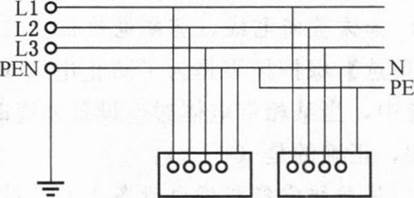

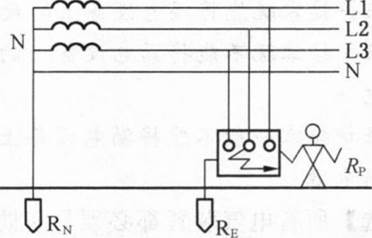

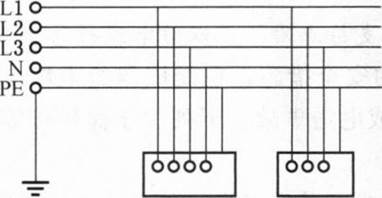

3、 保护接零系统又叫作TN系统，N表示电气设备在正常情况下不带电的金属部分与配电网中性点之间直接连接。TN系统又分为TN—S、TN—C—S、TN—C三种情况。下列图中表示TN—C—S系统的是( )。
A.
B.
C.
D.
