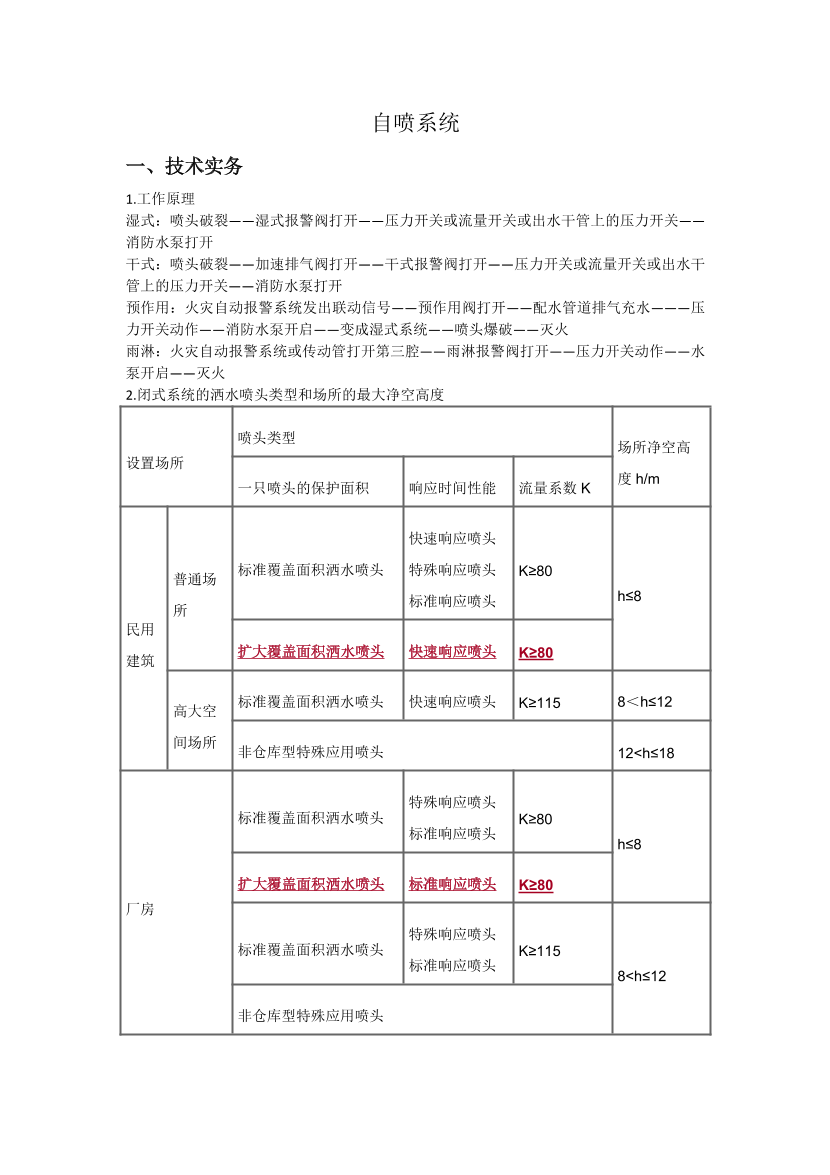

自喷系统

一、技术实务

1.工作原理

湿式：喷头破裂——湿式报警阀打开——压力开关或流量开关或出水干管上的压力开关—— 消防水泵打开

干式：喷头破裂——加速排气阀打开——干式报警阀打开——压力开关或流量开关或出水干

管上的压力开关——消防水泵打开

预作用：火灾自动报警系统发出联动信号——预作用阀打开——配水管道排气充水———压

力开关动作——消防水泵开启——变成湿式系统——喷头爆破——灭火

雨淋：火灾自动报警系统或传动管打开第三腔——雨淋报警阀打开——压力开关动作——水

泵开启——灭火

2.闭式系统的洒水喷头类型和场所的最大净空高度

设置场所

喷头类型 场所净空高

度 h/m 一只喷头的保护面积 响应时间性能 流量系数 K

民用

建筑

普通场

所

标准覆盖面积洒水喷头

快速响应喷头

特殊响应喷头

标准响应喷头

K≥80

h≤8

扩大覆盖面积洒水喷头 快速响应喷头 K≥80

高大空

间场所

标准覆盖面积洒水喷头 快速响应喷头 K≥115 8＜h≤12

非仓库型特殊应用喷头 12

厂房

标准覆盖面积洒水喷头 特殊响应喷头

标准响应喷头 K≥80

h≤8

扩大覆盖面积洒水喷头 标准响应喷头 K≥80

标准覆盖面积洒水喷头 特殊响应喷头

标准响应喷头 K≥115

8

非仓库型特殊应用喷头
