【背景资料】
某安装公司承接了一地下商场给排水、建筑电气和消防系统安装工程，工程总面积15000㎡，地下3层。主要设备有：高、低压配电柜，锅炉，消防水泵，消防稳压罐等。
施工前，安装公司项目部应建设单位的要求，按设计图建立了机电管线三维模型，发现走廊管道综合布置后无法满足吊顶净高要求，与监理工程师协商后，把给排水的主干管从走廊移至商铺内，保证了走廊吊顶的净高，同时减少了主干管的长度，项目部把综合布置后的三维模型及图纸作为设计变更申请报监理单位审核后，经建设单位同意用于施工。

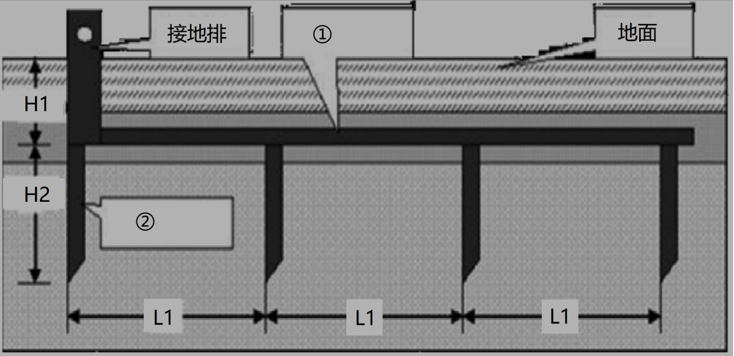

项目部的人工接地体施工情况如下图所示
项目部根据安装公司管理手册和程序文件的要求，结合项目实际情况编制了《项目质量计划》，经审批后实施。项目部根据施工过程中的关键工序，对后续工程施工质量、安全有重大影响的工序，采用新工艺、新技术、新材料的部位等原则，确定了质量控制点为：高、低压配电柜安装，锅炉设备基础，管道焊接和压力试验等。配电柜安装完毕通过了送电验收。
施工过程中，监理工程师在现场巡视时发现：屋面接闪带采用φ12mm的镀锌圆钢钢筋搭接，搭接长度为50mm，单面焊接;支架高度为100mm，间距为1.5m;接闪带直接跨越了建筑物的变形缝;引下线采用热镀锌圆钢与接闪带采用螺栓连接。监理工程师要求项目部加强现场质量检查，整改不合格项。
【问题】
1.项目部提出设计变更的完整程序是什么?
2.配电柜二次回路和电流互感器回路导线有什么要求?配电柜柜内试验内容有哪些?
3. 配电柜的整定内容有哪些?送电验收时，空载运行多久?
4.指出接闪带安装的错误之处并改正;
5. 图中①和②分别是哪种接地体?通常采用何种材料?图中H1，H2，L1分别有何要求?
1.项目部(施工单位)提出设计变更的程序：
施工单位提出变更，报监理单位审核;审核技术上是否可行、施工难易程度和工 期是否增减，核算造价影响，审核后报建设单位审批。建设单位同意后，通知设计单位 实施设计变更，出变更图纸或变更说明;建设单位将变更图纸或变更说明发至监理、施工单位。
2.(1)配电柜二次回路绝缘铜芯导线的截面积一般不应小于1.5mm², 电流互感器回路导 线截面积不应小于2.5mm²。
(2)试验内容：断路器交流耐压试验;断路器分、合闸能力试验;断路器操作机构 动作试验;互感器、电容器性能试验;备用自投试验;操作联动试验;避雷器试验等。
3. 整定内容：过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序 过电流保护整定，过电压保护整定。24h
4.(1)①错误之处一：搭接长度为50mm，单面焊接;
改正：圆钢(铜杆)之间搭接为圆钢(铜杆)直径的6倍，12*6=72mm，双面施焊。
②错误之处二：支架高度为100mm，间距为1.5m。(0.5分)
改正：支架高度不宜小于150mm，采用镀锌圆钢时，支架的间距为1m。(1.0分)
③错误之处三：接闪带直接跨越了建筑物的变形缝。(0.5分)
改正：接闪带在过建筑物变形缝处的跨接应有补偿措施。(1.0分)
④错误之处四：引下线与接闪带采用螺栓连接。(0.5分)
改正：接闪带与圆钢引下线必须采用焊接或卡夹(接)器连接。(1.0分)
5.(1)①是水平接地体，通常采用镀锌扁钢､镀锌圆钢等｡
②是垂直接地体，通常采用圆钢、角钢、钢管、铜棒、铜排等｡
(2)H1是埋深，不应小于0.6m，且应在冻土层以下;H2是垂直接地体长度，一般为2.5m;L1是垂直接地体的水平间距，应不小于5m。
