第二章水利水电工程施工质量管理
案例分析题一[2016年真题]
【背景资料】

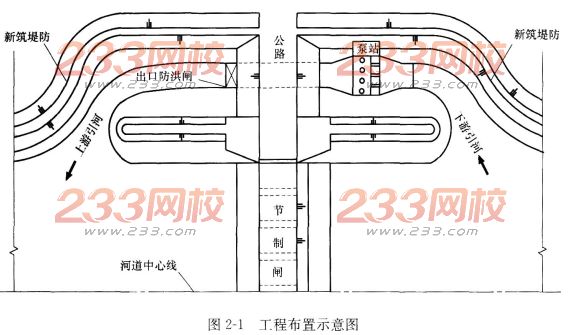

某引调水枢纽工程，工程规模为中型，建设内容主要有泵站、节制闸、新筑堤防、上下游河道疏浚等，泵站地基设高压旋喷桩防渗墙，工程布置如图2—1所示。
施工中发生了如下事件：
事件1：为做好泵站和节制闸基坑土方开挖工程量计量工作，施工单位编制了土方开挖工程测量方案，明确了开挖工程测量的内容和开挖工程量计算中面积计算的方法。
事件2：高压旋喷桩防渗墙施工方案中，高压旋喷桩的主要施工内容包括：①钻孔，
②试喷，③喷射提升，④下喷射管，⑤成桩。为检验防渗墙的防渗效果，旋喷桩桩体水泥土凝固28d后，在防渗墙体中部选取一点进行钻孔注水试验。
事件3：关于施工质量评定工作的组织要求如下：分部工程质量由施工单位自评，监理单位复核，项目法人认定。分部工程验收质量结论由项目法人报工程质量监督机构核备，其中主要建筑物节制闸和泵站的分部工程验收质量结论由项目法人报工程质量监督机构核定。单位工程质量在施工单位自评合格后，由监理单位抽检，项目法人核定。单位工程验收质量结论报工程质量监督机构核备。

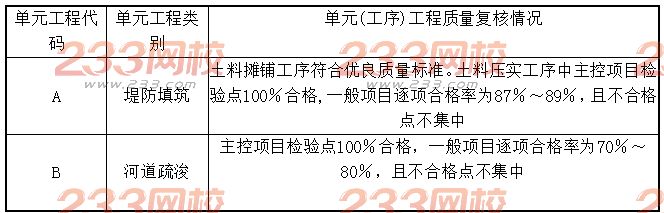

事件4：监理单位对部分单元(工序)工程质量的复核情况见表2—7。
部分单元(工序)工程质量复核情况表2—7
事件5：闸门制造过程中，监理工程师对闸门制造使用的钢材、防腐涂料、止水材料等的质量保证书进行了查验。启闭机出厂前，监理工程师组织有关单位进行了启闭机整体组装检查和厂内有关试验。当闸门和启闭机现场安装完成后，进行联合试运行和相关试验。
【问题】
1．事件1中，基坑土方开挖工程测量包括哪些工作内容?开挖工程量计算中面积计算的方法有哪些?
2．指出事件2中高压旋喷桩施工程序(以编号和箭头表示)；指出并改正该事件中防渗墙注水试验做法的不妥之处。
3．指出事件3中分部工程质量评定的不妥之处，并说明理由。改正单位工程质量评定错误之处。
4．根据事件4，指出单元工程A中土料压实工序的质量等级，并说明理由。分别指出单元工程A、B的质量等级，并说明理由。
5．事件5中，闸门制造使用的材料中还有哪些需要提供质量保证书?启闭机出厂前应进行什么试验?闸门和启闭机联合试运行应进行哪些试验?
【参考答案】
1．(1)基坑土方开挖工程测量的工作内容包括：
1)开挖区原始地形图和原始断面图测量；
2)开挖轮廓点放样；
3)开挖过程中，测量收方断面图或地形图；
4)开挖竣工地形、断面测量和工程量测量。
(2)面积计算的方法可采用解析法或图解法(求积仪)。
2．高压旋喷桩的施工程序为：①→④→②→③→⑤(或：①→④、④→②、②→③、③→⑤)。
事件2中防渗墙注水试验做法不妥之处：在防渗墙体中部选取一点钻孔进行注水试验。
改正：应在旋喷桩防渗墙水泥凝固前，在指定位置贴接加厚单元墙，待凝固28d后，在防渗墙和加厚单元墙中间钻孔进行注水试验，试验点数不少于3点。
3．事件3中分部工程质量评定的不要之处、理由及改正如下：
不妥之处：主要建筑物节制闸和泵站的分部工程验收质量结论由项目法人报工程质量监督机构核定。
理由：本枢纽工程为中型枢纽工程(或应报工程质量监督机构核备)。大型枢纽工程的主要建筑物的分部工程验收质量结论由项目法人报工程质量监督机构核定。
改正：单位工程质量，在施工单位自评合格后，由监理单位复核，项目法人认定。单位工程验收的质量结论由工程质量监督机构核定。
4．土料压实工序质量等级为合格，因为一般项目合格率<90％。A单元工程质量等级为合格，因为该单元工程工序优良率50％、主要工序(或土料压实工序)合格。
B单元工程质量等级为合格，因为该单元工程的一般项目逐项合格率为70％～80％(大于70％，而小于90％)。
5．闸门制造使用的材料中还需要提供质量保证书的有闸门制造使用的焊材、标准件和非标准件。
启闭机出厂前应进行空载模拟试验(或额定荷载试验)。闸门和启闭机联合试运行应进行电气设备试验、无载荷试验(或无水启闭试验)和栽荷试验(或动水启闭试验)。
案例分析题二[2016年真题]
【背景资料】
某水电站枢纽工程由碾压式混凝土重力坝、坝后式电站、溢洪道等建筑物组成；其中重力坝最大坝高46m，坝顶全长290m；电站装机容量20万kw，采用地下升压变电站。
某施工单位承担该枢纽工程施工，工程施工过程中发生了如下事件：
事件1：地下升压变电站项目划分为一个单位工程，其中包含开关站(土建)、其他电气设备安装、操作控制室等分部工程。
事件2：施工单位根据本工程特点进行了施工总布置，确定施工分区规划布置应遵守的部分原则如下：
(1)金属结构、机电设备安装场地宜靠近主要安装地点；
(2)施工管理及生活营区的布置应考虑风向、日照等因素，与生产设施有明显界限；
(3)主要物资仓库、站场等储运系统宜布置在场内外交通衔接处。
事件3：开工前，施工单位在现场设置了混凝土制冷(热)系统等主要施工工厂设施。
事件4：施工单位根据《水利水电工程施工组织设计规范》SL 303—2004计算本工程混凝土生产系统单位小时生产能力P，相关参数为：混凝土高峰月浇筑强度为15万m3，每月工作日数取25d，每日工作时数取20h，小时不均匀系数取1．5。
事件5：本枢纽工程导(截)流验收前，经检查，验收条件全部具备，其中包括：
(1)截流后壅高水位以下的移民搬迁及库底清理已完成并通过验收；
(2)碍航问题已得到解决；
(3)满足截流要求的水下隐蔽工程已完成等。
项目法人主持进行了该枢纽工程导(截)流验收，验收委员会由竣工验收主持单位、设计单位、监理单位、质量和安全监督机构、地方人民政府有关部门、运行管理单位的代表及相关专家等组成。
【问题】
1．根据《水利水电工程施工质量检验与评定规程》SL 176—2007，指出事件1中该单位工程应包括的其他分部工程名称；该单位工程的主要分部工程是什么?
2．指出事件2中施工分区规划布置还应遵守的其他原则。
3．结合本工程具体情况，事件3中主要施工工厂设施还应包括哪些?
4．计算事件4中混凝土生产系统单位小时生产能力P。
5．根据《水利水电建设工程验收规程》SL223—2008，补充说明事件5中导(截)流验收具备的其他条件。
6．根据《水利水电建设工程验收规程》SL 223—2008，指出并改正事件5中导(截)流验收组织的不妥之处。
【参考答案】
1．事件1中其他分部工程包括：变电站(土建)、主变压器安装、交通洞。
事件1中单位工程的主要分部工程是：主变压器安装。
2．施工分区规划布置还应遵守以下原则：
(1)因本工程是以混凝土建筑物为主的枢纽工程，故施工分区布置应以砂石料加工和混凝土生产系统为主。
(2)还应考虑施工对周围环境的影响，避免噪声、粉尘等污染对敏感区的危害。
3．事件3中主要施工工厂设施还应有：
(1)混凝土生产系统；
(2)砂石料加工系统；
(3)风、水、电供应系统；
(4)综合加工厂(钢筋加工厂、木材加工厂、混凝土预制构件厂)；
(5)机械修配厂。
4．
5．导(截)流验收还应具备的条件有：
(1)导流工程已基本完成并具备过流条件。
(2)截流设计已获批准，截流方案已编制完成。
(3)度汛方案已经有管辖权的防汛指挥部门批准。
(4)验收文件、资料已齐全、完整。
6．事件5中导(截)流验收组织的不妥之处及改正如下：
(1)不妥之处：项目法人主持进行了该枢纽工程导(截)流验收。
改正：应由竣工验收主持单位或其委托的单位主持。
(2)不妥之处：设计、监理单位为验收委员会成员。
改正：应是被验收单位。
案例分析题三[2015年真题]
【背景资料】
某水库枢纽工程由大坝、溢洪道、电站等组成。大坝为均质土坝，最大坝高为35m，土方填筑设计工程量为200万m3，设计压实度为97％。建设过程中发生了如下事件：

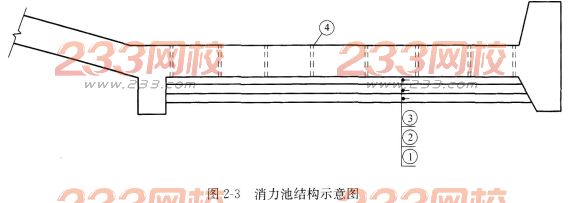

事件1：溢洪道消力池结构如图2—3所示，反滤层由小石(5～20mm)、中粗砂和中石(20～40mm)构成。施工单位依据《水闸施工规范》SL 27—2014的有关规定，制订了反滤层施工方案和质量检查要点。
事件2：大坝工程施工前，施工单位对大坝料场进行复查，复查结果为：土料的天然密度为1．86g／cm3，含水率为24％，最大干密度为1．67g／cm3，最优含水率为21．2％。
事件3：溢洪道施工前，施工单位对进场的钢筋、水泥和止水橡皮等原材料进行了复检。
事件4：根据《水利水电工程施工质量检验与评定规程》SL 176—2007中关于施工质量评定工作的组织要求，相关单位对重要隐蔽单元工程进行了质量评定。
事件5：建设过程中，项目法人按照《水利水电建设工程验收规程》SL 223—2008的规定组织了水电站工程单位工程验收，施工单位、监理单位和设计单位作为被验收单位
参加了验收会议。
【问题】
1．根据事件1，指出消力池结构示意图中①、②、③、④代表的填筑材料(或构造)名称；说明反滤层施工质量检查的要点。
2．根据事件2，计算土坝填筑需要的自然土方量是多少万m3(不考虑富余、损耗及沉降预留，计算结果保留一位小数)。
3．根据《碾压式土石坝施工规范》DL／T 5129—2013，除事件2中给出的内容外，料场复查还应包括哪些主要内容?
4．根据《水闸施工规范》SL27—2014及相关规定，指出事件3中钢筋复检的内容。
5．指出事件4中关于重要隐蔽单元工程质量评定工作的组织要求。
6．指出事件5中的不妥之处，并说明理由。
【参考答案】
1．(1)消力池结构示意图中，①为中粗砂，②为小石，③为中石，④为排水孔(或冒水孔)。
(2)反滤层施工质量检查要点包括：对于反滤层铺填的厚度、是否混有杂物、填料的质量及颗粒级配等应全面检查。
2．大坝料场土的天然干密度=1．86÷(1+24％)=1．50g／cm3或1．50(t／m3)；设计干密度=1．67× 97％=1．62g／cm3或1．62(t／m3)。根据千土质量相等，设土坝填筑需要的自然土方量为x万m3，则1．50×x=1．62×200万m3，解得：x=216．0万m3。
3．料场复查还应包括以下几方面内容：
(1)覆盖层或剥离层厚度；
(2)料场的分布、开采及运输条件；
(3)料场的水文地质条件；
(4)料场的可用料层厚度和有效储量。
4．钢筋复检的内容包括：拉力(或强度)、延伸率、冷弯、重量偏差、直径偏差。
5．重要隐蔽单元工程及关键部位单元工程质量经施工单位自评合格、监理单位抽检后，由项目法人(或委托监理)、监理、设计、施工、工程运行管理(施工阶段已经有时)等单位组成联合小组，共同检查核定其质量等级并填写签证表，报工程质量监督机构核备。
6．(1)事件5中的不妥之处：施工单位、监理单位和设计单位作为被验收单位参加了验收会议。
(2)理由：施工单位、监理单位和设计单位是验收单位，而不是被验收单位。
案例分析题四[2014年真题]
【背景资料】
某堤防除险加固工程，堤防级别为1级。该工程为地方项目，项目法人由某省某市水行政主管部门组建，质量监督机构为该市水利工程质量监督站。该项目中一段堤防工程为一新建施工合同段，全长2．0km，为黏性土料均质堤，由某施工单位承建。该合同签约合同价为1460万元，主要工程内容、工程量及工程价款见表2—8。

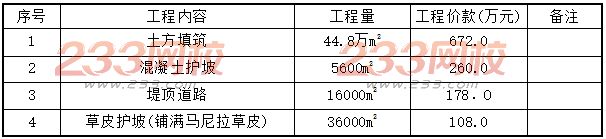

主要工程内容、工程量及工程价款表2—8
施工过程中发生了如下事件：

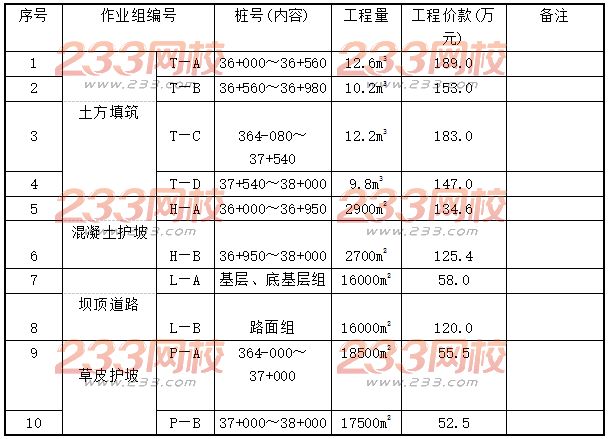

事件1：施工单位根据现场具体情况，将土方填筑、混凝土护坡、堤顶道路、草皮护坡工程施工分别划分为4个、2个、2个、2个作业组，具体情况见表2-9。
堤防合同段作业划分表2-9
主体工程开工前，项目法人组织监理、设计、施工等单位对本合同段工程进行了项目划分。分部工程项目划分时，要求同种类分部工程的工程量差值不超过50％，不同种类分部工程的投资差额不超过1倍。
事件2：因现有水利水电工程单元工程质量评定标准中无草皮护坡质量标准，施工单位在开工前组织编制了草坡护坡工程质量标准，由本工程质量监督机构批准后实施。
事件3：工程开工后，施工单位按规范规定对土质堤基进行了清理。

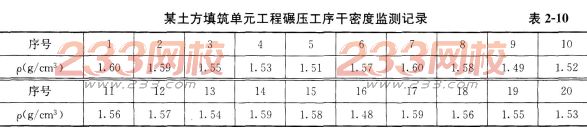

事件4：土方填筑开工前，对料场图样进行了击实试验，得出土料最大干密度为1．60g／cm3，设计压实度为95％。某土方填筑单元工程的土方填筑碾压工序干密度检测结果见表2—10，表中不合格点分布不集中；该工序一般项目检测点合格率为92％，且不合格点不集中；各项报验资料均符合要求。
事件5：施工至2013年5月底，本合同段范围内容的工程项目已全部完成，所包括的分部工程已通过了验收，设计要求的变形观测点已测得初始值并在施工期进行了观测，施工中未发生质量缺陷。据此，施工单位向项目法人申请合同工程完工验收。
【问题】
1．根据背景资料，请指出本合同段单位工程、分部工程项目划分的具体结果，并简要说明堤防工程中的单位工程、分部工程项目划分原则。
2．根据《水利水电工程单元工程施工质量评定表填表说明与示例(试行)》(办建管F20023182号文)，指出并改正事件2的不妥之处。
3．根据《堤防工程施工规范》SL 260—2014，说明事件3堤防清基的主要技术要求。
4．根据《水利水电工程单元工程施工质量验收评定标准——堤防工程》SL 634—2012，评定事件4中碾压工序的质量等级并说明理由。
5．根据《水利水电建设工程验收规程》SL 223—2008，除事件5所述内容外，合同工程完工验收还应具备哪些条件?
【参考答案】
1．单位工程划分为1个，分部工程划分为9个，其中道路为1个；单位工程按招标标段或工程结构划分，分部工程按长度或功能划分。
2．事件2的不妥之处及改正如下：
(1)不妥之处：施工单位组织不妥。
改正：由项目法人组织监理、设计及施工单位按水利部有关规定进行编制和报批。
(2)不妥之处：市质监站批准不妥。
改正：须经省级以上水利工程行政主管部门或其委托的水利工程质量监督机构批准。
3．事件3堤防清基的主要技术要求有：堤基表层不合格土、杂物必须清除；堤基范围内的淤泥、腐殖土、不合格土及杂草、树根等清理干净；分层回填处理坑洞、井穴等。
4．碾压工序的质量等级为优良。
主控项目：压实度1．6×95％=1．52g／cm3，其中有3个点不合格(1．49、1．48、1．51)合格率=85．0％；同时不合格试样全部不低于设计压实度值96％(1．52× 96％=1．46g／cm3)的要求。
一般项目：合格率为92％≥90％。
5．合同工程完工验收还应具备的条件有：合同项目已按合同约定完成；单位工程验收；工程质量缺陷已按要求处理；工程完工结算已完成；施工现场已经进行清理；档案资料已按要求整理完毕。
案例分析题五[2013年真题]
【背景资料】
某河道治理工程主要建设内容包括河道裁弯取直(含两侧新筑堤防)、加高培厚堤防、新建穿堤建筑物及跨河桥梁。堤防级别为1级。堤身采用黏性土填筑，设计压实度为0．94，料场土料的最大干密度为1．68g／cm3。堤后压重平台采用砂性土填筑。工程实施过程发生了下列事件：
事件1：根据《堤防工程施工规范》SL 260—1998，施工单位对筑堤料场的土料储量和土料特性进行了复核。
事件2：施工组织设计对相邻施工堤段垂直堤轴线的接缝和加高培厚堤防堤坡新老土层结合面均提出了具体施工技术要求。

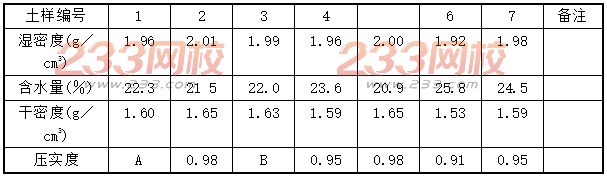

事件3：在堤防填筑过程中，施工单位对已经压实的土方进行了质量检测，检测结果见表2-11。
土方填筑压实质量检测结果表表2-11
事件4：工程完工后，竣工验收主持单位组织了竣工验收，成立了竣工验收委员会。验收委员会由竣工验收主持单位、有关地方人民政府和部门、有关水行政主管部门和流域管理机构、质量和安全监督机构、项目法人、设计单位、运行管理单位等的代表及有关专家组成。竣工验收委员会同意质量监督机构的质量核定意见，工程质量等级为优良。
【问题】
1．指出事件1中料场土料特性复核的内容。
2．根据《堤防工程施工规范》SL 260—1998，事件2中提出的施工技术要求应包括哪些主要内容?
3．计算“土方填筑压实质量检测结果表”中A、B的值(计算结果保留两位小数)；根据《水利水电工程单元工程施工质量验收评定标准——堤防工程》SL 634—2012，判断此层填土压实质量是否合格，并说明原因(不考虑检验的频度)。
4．指出事件4中的不妥之处，并改正。
【参考答案】
1．对土料应经常检查所取土料的土质情况、土块大小、杂质含量和含水量等。
2．垂直堤轴线方向的各种接缝的施工技术要求有：应以斜面相接，坡度可采用1：3～1：5，高差大时宜用缓坡。土堤与岩石岸坡相接时，岩坡削坡后不宜陡于1：0．75，严禁出现反坡。加高培厚堤防堤坡新老土层结合面的施工技术要求有：(1)应随填筑面的上升进行削坡，并削至质量合格层；(2)削坡合格后，应控制好结合面土料的含水量，边刨毛、边铺上、边压实；(3)垂直堤轴线的堤身接缝碾压时，应跨缝搭接碾压，其搭接宽度不小于3．0m。
3．A=1．60÷1．68=0．95，B=J．63÷1．68=0．97。
此层填土压实质量合格。
原因：因为共检测7点，合格6点，合格率85．7％，根据《水利水电工程单元工程施工质量验收评定标准——堤防工程》SL 634—2012的规定，一级堤防少黏性土老堤加高培厚的压实度合格率大于85％，同时，不合格样品的干密度值(1．65g／cm3)不低于设计干密度值(1．68g／cm3)的96％。所以判定合格。
4．事件4中的不妥之处及改正如下：
(1)不妥之处：工程完工后，竣工验收主持单位组织了竣工验收。
改正：根据《水利水电建设工程验收规程》SL 223—2008，竣工验收应在工程建设项目全部完成并满足一定运行条件后1年内进行。
(2)不要之处：竣工验收委员会组成。
改正：项目法人和设计单位不应参加委员会，而应作为被验收单位参加验收会议。
(3)不妥之处：验收委员会同意质量为优良。
改正：因为竣工验收会议只对竣工工程提出质量是否合格或不合格的意见。工程项目质量达到合格以上等级的，竣工验收的质量结论意见应判定合格。
案例分析题六[2013年真题]
【背景资料】
某平原地区水库除险加固工程由大坝、泄洪闸、灌溉涵洞、溢洪道等建筑物组成，大坝为均质土坝，长1100m，最大坝高18m。其除险加固主要内容有：(1)背水坡护坡土方培厚及坝顶加高；(2)坝顶道路拆除重建；(3)坝顶混凝土防浪墙新建；(4)泄洪闸加固；(5)灌溉涵洞拆除重建；(6)背水坡砌石护坡拆除，重建混凝土框格草皮护坡；(7)迎水面砌石护坡拆除，重建混凝土预制块护坡；(8)安全监测设施新建等。工程所在地区6、7、8三个月为汛期，非汛期施工导流标准为5年一遇，泄洪闸及灌溉涵洞均可满足非汛期导流要求。本工程于2009年1o月开工，2011年4月底结束。
灌溉涵洞由6节洞身组成，断面尺寸均为12m×4m×3m(长×宽×高)，洞内四角设有0．5m×0．5m的贴角，洞身编号从迎水侧至背水侧依次为a～f。
工程施工中发生了如下事件：

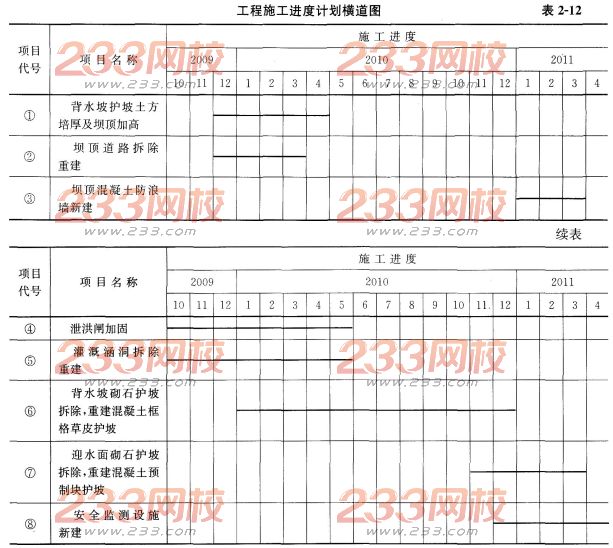

事件1：施工单位根据总体进度目标编制了本工程施工进度计划横道图，见表2—12。
事件2：为确保工期，施工单位在灌溉涵洞洞身施工时配备了3套模板，并制定了混凝土施工措施计划。
事件3：为保证混凝土的质量，施工组织设计方案对混凝土质量控制提出了具体要求，列出了混凝土拌合物可能出现不合格料的情况。
事件4：当洞身混凝土强度达到设计要求后，监理单位组织进行了涵洞两侧基坑隐蔽单元的工程验收，施工单位即开始进行土方回填。
事件5：灌溉涵洞项目划分为一个单位工程，涵洞洞身为其中一个分部工程。该分部工程共有24个单元工程，质量全部合格，18个单元工程质量等级为优良；主要单元、重要隐蔽单元工程共12个，单元工程质量等级达到优良的为10个；该分部工程取混凝土试件26组，试件质量合格；机电产品质量合格；中间产品质量全部合格；原材料、金属结构及启闭机制造质量合格；该分部工程施工中未发生过质量事故。
【问题】
1．根据事件1，指出横道图中施工进度计划的不妥之处(不考虑工作持续时间)，并简要说明理由。
2．根据事件2，为确保工期，指出6节涵洞洞身适宜的施工顺序(用编号表示)；说明浇筑止水部位混凝土的注意事项。
3．根据事件2，指出每节涵洞洞身适宜的混凝土浇筑仓数及相应部位。
4．根据《水工混凝土施工规范》DL／T 51442001，分析本工程混凝土拌合物可能出现不合格料的情况有哪几种?
5．根据《碾压式土石坝施工规范》DL／T 5129--2001，指出事件4中涵洞两侧回填土的施工技术要求。
6．根据事件5，评定该分部工程质量等级，并简要说明理由。
【参考答案】
1．横道图中施工进度计划的不妥之处及理由如下：
(1)不妥之处：泄洪闸加固和灌溉涵洞拆除重建不能同时进行。
理由：工期应错开，两者互为导流建筑物；无法在非汛期导流，应先进行泄洪闸加固。
(2)不妥之处：迎水面砌石护坡拆除，重建混凝土预制块护坡的时间安排。
理由：应在2010年汛前完工，因为需要满足安全度汛的要求。
2．6节涵洞洞身适宜的施工顺序：b→d→f，a→c→e。
浇筑止水部位混凝土的注意事项有：
(1)水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝。
(2)浇筑混凝土时，不得冲撞止水片，当混凝土将淹没止水片时，应再次清除其表面污垢。
(3)振捣器不得触及止水片。
(4)嵌固止水片的模板应适当推迟拆模时间。
3．每节涵洞洞身适宜的混凝土浇筑仓数及相应部位：底板一仓，边墙一仓，顶板一仓。
4．混凝土拌合物可能出现不合格料的情况有：
(1)错用配料单已无法补救，不能满足质量要求；
(2)混凝土配料时，任意一种材料计量失控或漏配，不符合质量要求；
(3)拌合不均匀或夹带生料；
(4)出机口混凝土坍落度超过最大允许值。
5．涵洞两侧回填土的施工技术要求：
(1)在两侧台背回填前应组织监理进行隐蔽验收，在验收前应对底部的杂物、积水等进行清除，验收合格后方能进行回填施工；
(2)回填施工前还应该对涵洞表面的乳皮进行清除，边刷泥浆边填土；
(3)靠近涵洞两侧的部位应采用小型机械或人工进行夯实；
(4)回填时回填层厚宜减薄；
(5)应两侧分层填土，均匀上升。
6．根据事件5，评定该分部工程质量等级为合格。
理由：主要单元、重要隐蔽单元工程的优良率为83．3％，优良率没有达到90％。
案例分析题七[2012年真题]
【背景资料】
某大型泵站枢纽工程，泵型为立式轴流泵，装机功率6×1850kW，设计流量150m3／s。枢纽工程包括进水闸(含拦污栅)、前池、进水池、主泵房、出水池、出水闸、变电站、管理设施等。主泵房采用混凝土灌注桩基础。施工过程中发生了如下事件：
事件1：承包人在开工前进行的有关施工准备工作如下：①土料场清表；②测量基准点接收；③水泥、砂、石、钢筋等原材料检验；④土料场规划；⑤混凝土配合比设计；⑥土围堰填筑；⑦基坑排水；⑧施工措施计划编报；⑨生活营地建设；⑩木工加工厂搭建；⑥混凝土拌合系统建设。
事件2：枢纽工程施工过程中完成了如下工作：①前池施工；②基础灌注桩施工；③出水池施工；④进水流道层施工；⑤联轴层施工；⑥进水闸施工；⑦出水闸施工；⑧水泵层施工；⑨拦污栅安装；⑩进水池施工；11厂房施工；12电机层施工。
事件3：主泵房基础灌注桩共72根，项目划分为一个分部工程且为主要分部工程，该分部工程划分为12个单元工程，每个单元工程灌注桩根数为6根。质量监督机构批准了该项目划分，并提出该灌注桩为重要隐蔽单元工程，要求质量评定和验收时按每根灌注桩填写重要隐蔽单元工程质量等级签证表。
事件4：进水池左侧混凝土翼墙为前池及进水池分部工程中的一个单元工程。施工完成后，经检验，该翼墙混凝土强度未达到设计要求，经设计单位复核，不能满足安全和使用功能要求，决定返工重做，导致直接经济损失35万元，所需时间40d。返工重做后，该单元工程质量经检验符合优良等级标准，被评定为优良，前池及进水池分部工程质量经检验符合优良等级标准，被评定为优良。
事件5：该工程竣工验收前进行了档案专项验收。档案专项验收的初步验收和正式验收分别由监理单位和项目法人主持。
【问题】
1．指出事件1中直接为混凝土工程所做的施工准备工作(用工作编号表示，如①、②)。
2．指出事件2中主泵房部分相关工作适宜的施工顺序(用工作编号和箭头表示，如①→②)。
3．根据《水利水电工程施工质量检验与评定规程》SL 176—2007，指出事件3中的不妥之处，并改正。
4．根据《水利水电工程施工质量检验与评定规程》SL 176—2007，分别指出事件4中单元工程、分部工程质量等级评定结果是否正确，并简要说明理由。
5．根据《水利工程质量事故处理暂行规定》(水利部令第9号)，确定事件4中质量事故的类别，并简要说明理由。
6．根据《水利工程建设项目档案验收管理办法》(水办[2008]366号)，指出事件5中的不妥之处，并改正。
【参考答案】
1．事件1中直接为混凝土工程所做的施工准备工作为：③、⑤、⑧、⑩。
2．事件2中主泵房部分相关工作适宜的施工顺序为：②→④→⑧→⑤→⑫→⑪(④→⑧、⑧→⑤、⑤→⑫、②→④、⑫→⑪)
3．不妥之处：混凝土灌注桩质量评定和验收按每根灌注桩填写重要隐蔽单元工程质
量等级签证表。
改正：应按事件3中的每个单元工程填写。
4．该单元工程质量等级评定为优良是正确的，因为返工重做的可重新评定质量等级。该分部工程质量等级评定为优良是不正确的，因为发生过质量事故的分部工程质量等级不能评定为优良。
5．事件4中的质量事故为较大质量事故。
理由：直接经济损失费用35万元大于30万元，且小于100万元；事故处理工期40d大于1个月，且小于3个月。
6．档案专项验收的初步验收和正式验收分别由监理单位和项目法人主持进行不妥。
初步验收应由工程竣工验收主持单位委托相关单位主持，正式验收应由工程竣工验收主持单位的档案业务主管部门主持。
案例分析题八[2011年真题]
【背景资料】
某大(2)型水利枢纽工程由拦河坝、溢洪道、泄洪隧洞、发电引水隧洞等组成。拦河坝为混凝土面板堆石坝，坝高80m。拦河坝断面示意图如图2-4所示。
施工过程中发生了如下事件：
事件1：施工单位进驻工地后，对石料料场进行了复核和规划，并对堆石料进行了碾压试验。面板混凝土采用滑动模板施工。
事件2：混凝土面板堆石坝施工完成的工作有：A为面板混凝土的浇筑：B为坝基开挖；C为堆石坝填筑；D为垂直缝砂浆条铺设；E为止水设置。
事件3：混凝土面板施工前，施工单位根
据面板的分块情况，并依据下列原则设计滑动模板：(1)适应面板条块宽度和滑模平整度要求；(2)满足施工振捣和压面的需要；(3)安装、运行、拆卸方便灵活等。
事件4：混凝土面板设计采用金属止水，施工单位将金属止水采取搭接方式直接制作及安装。面板混凝土脱模后，立即采取洒水的方法养护，持续养护28d。
【问题】
1．指出图中拦河坝坝体分区中①～④部位的名称。
2．根据《混凝土面板堆石坝施工规范》DL／T 5128—2009，指出事件1中石料料场复核的主要内容。
3．指出事件2中A、B、C、D、E工作适宜的施工顺序(用工作代码和箭线表示)。
4．指出事件3中混凝土滑动模板设计的原则还有哪些。
5．指出事件4中金属止水及养护的不妥之处。
【参考答案】
1．本案例图中拦河坝坝体分区中：①为面板，②为垫层区，③为过渡区，④为主堆石区。
2．石料料场复核的主要内容包括：
(1)料场空间布置是否合理；
(2)主要部位堆石料的抗压强度；
(3)石料硬度和韧性以及数量是否满足要求；
(4)石料水上和水下的软化系数；
(5)堆石体碾压后的密实度和内摩擦角。
3．施工顺序：B→C→D→E→A。
4．混凝土模板设计原则有：(1)乘人电梯及罐笼等设施必须设安全保险机构，并经安全部门检验合格后，方可启用。运行期间应定期检查。(2)滑模施工的动力及现场照明供电应设双回路供电或备用电源，不具备上述条件时，应有其他应急措施。(3)混凝土下料系统的设计必须保证混凝土不分离及施工安全。(4)沿斜洞上下交通运输系统的布置必须安全可靠、方便施工。(5)陡坡上的滑模施工应有保证安全的措施。
5．不妥之处：金属止水搭接不妥。
理由：应进行焊接。
不妥之处：采用洒水方法养护，持续养护28d不妥。
理由：应草袋防湿，喷水保温，连续养护至蓄水为止，或至少养护90d。
案例分析题九[2011年真题]
【背景资料】
川河分洪闸为大(2)型工程，项目划分为一个单位工程。单位工程完工后，项目法人组织监理单位、施工单位成立了工程外观质量评定组。评定组由4人组成，其中高级工程师2名，工程师1名，助理工程师1名。竣工验收主持单位发现评定组织工作存在不妥之处并予以纠正。

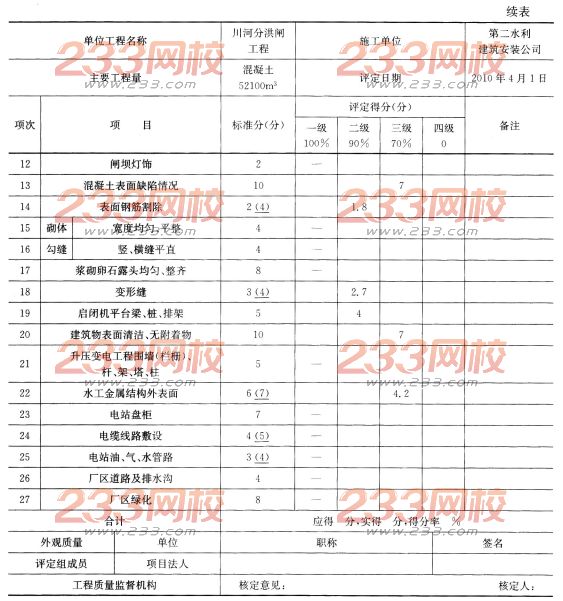

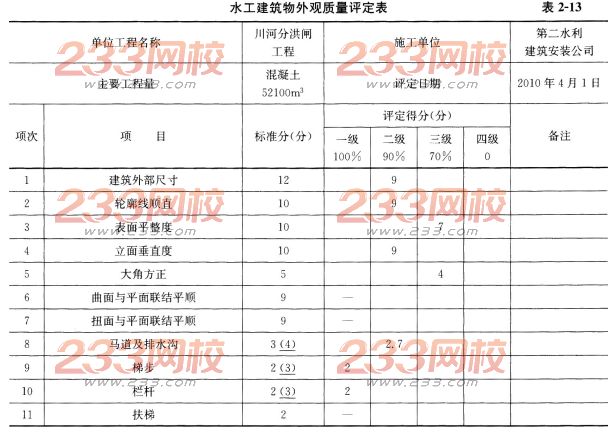

评定组对工程外观质量进行了评定，部分评定结果见水工建筑物外观质量评定表(见表2—13)。单位工程质量评定的其他有关资料如下：
(1)工程划分为1个单位工程，9个分部工程；
(2)分部工程质量全部合格，优良率为77．8％；
(3)主要分部工程为闸室段分部工程、地基防渗和排水分部工程，其中，闸室段分部工程质量为优良；
(4)施工中未发生质量事故；
(5)单位工程施工质量检验与评定资料齐全；
(6)工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。
【问题】
1．根据《水利水电工程施工质量检验与评定规程》SL 176—2007有关规定，指出工程外观质量评定组织工作的不妥之处，并提出正确做法。
2．在背景资料的“水工建筑物外观质量评定表”中，数据上的“”(如“(4)”)和空格中的“一”各表示什么含义?
3．根据《水利水电工程施工质量检验与评定规程》SL 176—2007有关规定，指出水工建筑物外观质量评定表中各项次“评定得分”的错误之处，并写出正确得分(有小数点的，保留小数点后一位，下同)。
4．根据背景资料中的水工建筑物外观质量评定表，指出参加评分的项次，计算表中“合计”栏内的有关数据。
5．根据背景资料评定本单位工程的质量等级，并说明理由。
【参考答案】
1．评定组由4人组成不妥。
理由：大型工程评定组成员应不少于7人。
助理工程师1名不妥。
理由：成员应具有工程师以上职称或相应执业资格。
2．背景资料中的“水工建筑物外观质量评定表”中，“”表示改正此数。“一”表示实际工程无该项内容。
3．建筑外部尺寸得分9分错误，应为10．8分。
大角方正得分4分错误，应为3．5分。
启闭机平台梁、桩、排架得分4分错误，应为4．5分。
4．参加评分的项次：1、2、3、4、5、8、9、10、13、14、18、19、20、22。合计栏内应得90分，实得73．2分，得分率为81．39％。
5．本工程质量等级为合格。
理由：中间产品质量全部合格；金属结构及启闭机制造质量合格；机电产品质量合格；外观质量得分率81．3％，大于合格标准70％，小于优秀标准85％；三个主要分部工程全部合格，只有一个低于优良标准率90％的要求。
案例分析题十[2010年真题]
【背景资料】
某大型水库枢纽工程由大坝、电站、泄洪隧洞、引水发电隧洞、溢洪道组成，大坝为黏土心墙砂壳坝。该枢纽工程除险加固的主要工程内容有：①坝基帷幕灌浆；②坝顶道路拆除重建；③上游护坡拆除重建(▽66．5～▽100．Om)；④上游坝坡石渣料帮坡(▽66．5～▽ 100．0m)；⑤引水发电隧洞加固；⑥泄洪隧洞加固；⑦黏土心墙中新建混凝土截渗墙；⑧溢洪道加固⑨下游护坡拆除重建。
水库枢纽工程主要特征水位、坝顶和坝底高程详见图2-5。泄洪隧洞和引水发电隧洞进口底高程分别为42．Om、46．0m，溢洪道底板高程为82．0m。根据设计要求，施工期非汛期库水位为66．0m，施工期汛期最高库水位为80．0m，截渗墙施工时上游坝坡石渣料帮坡需要达到的最低高程为81．0m。

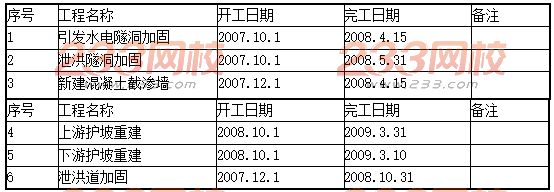

工程总工期为20个月，自2007年10月1日至2009年5月31日，汛期为7月～9月。考虑发电和灌溉需要，引水发电隧洞加固必须在2008年4月30日前完成；为保证工期，新建混凝土截渗墙必须安排在第一个非汛期内完成。本工程所用石渣料及抛石料场距工程现场5．6km，石渣料帮坡设计干密度为2．0g／cm3，孔隙率为26％。河床段坝基为厚8．0m的松散～中密状态的粉细砂，下卧裂隙发育中等的基岩，混凝土截渗墙厚度0．8m，入基岩深度2．0m(见图2-5)。基岩帷幕灌浆按透水率不大于5Lu控制。工程建设过程中发生了如下事件：
事件1：施工单位编制了总进度计划，其中部分工程项目的进度计划见表2—14。
部分工程项目的进度计划表2—14
事件2：本水库枢纽工程共分为1个单位工程，9个分部工程。9个分部工程质量全部合格，其中6个分部工程质量优良，主要分部工程质量全部优良，且施工中未发生过较大质量事故，外观质量得分率为82％。单位工程施工质量检验与评定资料齐全。工程施工期和运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准
要求，该单位工程质量等级评定为优良。
【问题】
1．为保证混凝土截渗墙和防渗帷幕共同组成的防渗体系安全可靠，并考虑升级要求等其他因素，请给出①、②、④、⑦项工程内容之间合理的施工顺序。
2．指出并改正事件1中进度安排的不妥之处，并说明理由。
3．本工程上游坝坡石渣料帮坡施工适宜的施工机械有哪些?干密度的检测方法是什么?
4．指出题中混凝土截渗施工难度最大的区段，并说明理由。
5．根据《水利水电工程施工质量检验与评定规程》SL 176—2007，指出并改正事件2中关于单位工程质量等级评定的不妥之处，并说明理由。
【参考答案】
1．工程内容之间合理的施工顺序为：④→⑦→①→②。
2．事件1中进度安排的不妥之处、改正和理由如下：
(1)不妥之处：泄洪隧洞加固施工进度安排。
改正：应安排在2008年10月1日以后(2008年汛后)开工，2009年5月31日之前完工。
理由：引水发电隧洞加固必须安排在2008年4月30日之前完工。期间泄洪隧洞需要大幅水库非汛期导流任务。
(2)不妥之处：上游护坡重建施工进度安排。
改正：应安排在2008年6月底(2008年汛前)施工至80．0m高程以上。
理由：2008年安全度汛的需要。
3．本工程上游坝坡石渣料帮坡施工适宜的施工机械有：挖掘机、自卸汽车、推土机、振动辗。
干密度的检测方法是：灌砂法(灌水法)。
4．混凝土截渗施工难度最大的区段：B区段。
理由：砂层中施工混凝土截渗墙易塌孔、漏浆。
5．不妥之处：该单位工程质量等级评定为优良。
改正：单位工程质量等级应为合格。
理由：部分工程质量优良率=6／9=66．7％。
