三、案例分析与实操题
案例一
背景资料
某施工单位承接了一项传输系统工程。在甲乙两地间新建1条直埋光缆和1个32×10G的DWDM系统。其中A站安装设备包括电源柜、ODF架和DWDM设备各1架,安装平面位置见图1-1。
图1-1机房平面图
工程初验前,建设单位要求对光缆路由进行调整,需增设标石如下：标石B后增加1个监测标石B1,标石C后增加1个直线标石C1,标石E后增加1个接头标石E1,已埋设的标石标识见图1-2。

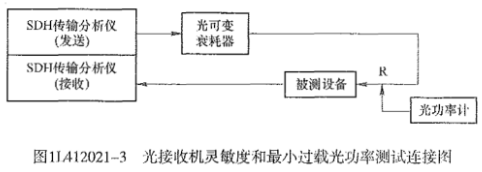

测试OTU光接收灵敏度及过载光功率时,测试人员按图1-3连接了设备和仪表。
问题
1、分别给出A站设备在图1-1中的安装位置序号。
【答案】1位置为电源柜；2位置为DWDM设备；5位置为ODF架
参考P167
2、画出标石B1、C1、E1的标识符号。
【答案】B1：
3、本项目光缆中继段测试需要配备哪些仪表?
【答案】中继段光纤线路衰减系数（dB/km)及传输长度的测试--OTDR测试仪
光纤通道总衰减--稳定的光源和光功率计
光纤后向散射信号曲线-- OTDR测试仪
偏振模色散系数（PMD)测试--偏振模色散测试仪（PMD测试仪）
光缆对地绝缘测试---测量时一般使用高阻计，若测丨式值较低时应采用500伏兆欧表测量
4、图1-3中F、G、H分别代表什么仪表?
【答案】F代表SDH传输分析仪 G代表光可变衰耗器 H代表光功率计
