新增考点21：变压器/柴油发电机组/配电柜/箱式变电所安装
· 考点归属：教材P69-75--1.变压器安装；2.柴油发电机组安装；3. 配电柜安装；4. 箱式变电所安装
· 考点内容：
1.变压器安装
1)开箱检查
(1)变压器型号、规格应符合设计要求，并有出厂合格证和技术文件;外观检查 无损伤，分接开关、冷却风机、温度计等附件齐全。
(2)变压器铭牌上应注明制造厂名称，额定容量，一次、二次额定电压、电流，阻 抗电压，联结组别等技术数据。
2)变压器本体及附件安装
(1)变压器本体安装位置正确并牢固，分接开关、冷却风机、温度计等附件安装 符合设计和规范要求。
(2)变压器箱体、支架、基础型钢及外壳应分别单独与保护导体可靠连接，紧固 件及防松零件齐全;紧固件及防松零件抽查5%,其余全数检查。
3)三相变压器接线组别
(1)10/0.4kV电压等级的变压器一般采用D,ynll(△/Y₀-11) 接线组别，表示一 次绕组△接、二次绕组Y接并引出中性线，三相四线供电。
(2)变压器的不同接线组别能改变二次绕组线电压与一次绕组线电压的相位差。D, ynll 中的11点钟表示二次绕组线电压超前一次绕组线电压30°电角。
4)变压器交接试验
(1)测量绕组连同套管的直流电阻
①测量应在各分接的所有位置上进行。
②1600kVA 及以下三相变压器，各相绕组相互间的差别不应大于4%;无中性点引 出的绕组，线间各绕组相互间差别不应大于2%。
③1600kVA 以上变压器，各相绕组相互间差别不应大于2%;无中性点引出的绕 组，线间相互间差别不应大于1%。
(2)检查所有分接的电压比
与制造厂铭牌数据相比：电压等级在35kV以下，电压比小于3的变压器，电压比 允许偏差应为±1%;其他变压器额定分接下，电压比允许偏差不应超过±0.5%。
(3)检查变压器的三相接线组别和单相变压器引出线的极性
①变压器的三相接线组别和单相变压器引出线的极性应符合设计要求。
②变压器的三相接线组别和单相变压器引出线的极性应与铭牌上的标记和外壳上 的符号相符。
(4)有载调压切换装置的检查和试验
①在变压器无电压下，有载分接开关的手动操作不应少于2个循环、电动操作不 应少于5个循环，其中电动操作时电源电压应为额定电压的85%及以上。操作应无卡 涩，连动程序、电气和机械限位应正常。
②在变压器带电条件下进行有载调压开关电动操作，动作应正常。操作过程中， 各侧电压应在系统电压允许范围内。
(5)测量绕组连同套管的绝缘电阻
绝缘电阻值不应低于产品出厂试验值的70%或不低于10000MΩ(20℃)。
(6)绕组连同套管的交流耐压试验

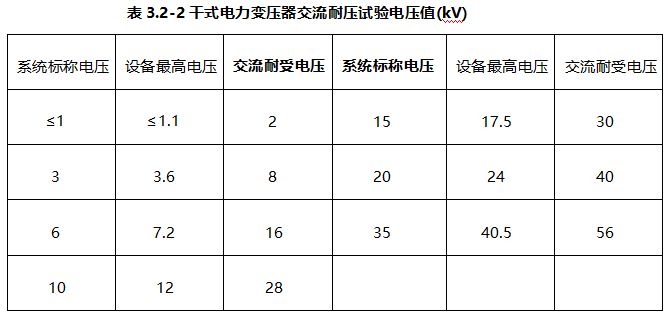

额定电压在35kV及以下的干式电力变压器，交流耐压试验电压应按表3.2-2实施。
(7)冲击合闸试验
①在额定电压下对变压器的冲击合闸试验，应进行5次，每次间隔时间宜为5min, 应无异常现象。
②冲击合闸宜在变压器高压侧进行，中性点接地的电力系统试验时，变压器的中 性点应可靠接地。
③发电机与变压器组中间连接无操作断开点的变压器，可不进行冲击合闸试验。
④无电流差动保护的干式变压器可冲击3次。
2. 柴油发电机组安装
1)柴油发电机组进场验收
(1)核对主机、附件、专用工具、备品备件和随机技术文件：合格证和出厂试运 行记录应齐全、完整，发电机及其控制柜应有出厂试验记录。
(2)设备外观检查有铭牌，涂层应完整，机身应无缺件。
(3)随机的配电柜(控制柜)中开关、保护装置的型号、规格正确，出厂试验的 锁定标记无位移，有位移的应重新进行试验标定。
2)柴油发电机组安装
(1)机组安装前，基础应验收合格;安放式的机组底部应垫平、垫实。
(2)安放后，采取地脚螺栓固定的机组应初平，螺栓孔灌浆、精平、紧固地脚螺 栓、二次灌浆等安装合格。
3)柴油发电机组接线
(1)发电机组、配电柜、控制柜的接线应正确，紧固件紧固状态良好，无遗漏脱落。
(2)柴油发电机馈电线路连接后，输出端的相序应与原供电系统的相序一致。
4)柴油发电机组接地
(1)发电机的中性点接地连接方式及接地电阻值应符合设计要求，接地螺栓防松 零件齐全，且有标识。
(2)发电机本体和机械部分的外露可导电部分应分别与保护导体可靠连接，并应 有标识;燃油系统的设备及管道的防静电接地应符合设计要求。
5)柴油发电机组交接试验
(1)发电机组至配电柜馈电线路的相间、相对地间的绝缘电阻值，低压馈电线路 不应小于0.5MΩ, 高压馈电线路不应小于1MΩ/kV; 绝缘电缆馈电线路直流耐压试验应 符合现行国家标准的规定。
(2)当柴油发电机并列运行时，应保证其电压、频率和相位一致。
3. 配电柜安装
1)进场验收
(1)配电(开关)柜型号、规格、技术参数符合设计要求;查验合格证和随机技 术文件：高压和低压成套配电柜、蓄电池柜、UPS 柜 、EPS 柜等有出厂试验报告。
(2)柜体应有吊环，表面涂层完整、无明显碰撞凹陷，柜内电器及部件无损伤和 裂纹等缺陷;具有机械、电气防误操作的联锁装置。蓄电池柜内电池壳体应无碎裂、漏 液，充油、充气设备应无泄漏。
(3)柜内母线标明相序色，且相序排列一致;二次线路绝缘导线的材质、规格符 合设计要求。
2)基础框架制作安装
(1)基础框架一般采用10号槽钢(型钢)制作;型钢框架安装后的水平度、不平行度允许偏差应符合规范要求。 一般基础型钢框架顶部宜高出地坪100mm, 小车式开关柜的基础型钢框架顶面宜与工作地面齐平。
(2)每组型钢框架的两端应采用不小于100mm²镀锌扁钢与接地干线电焊连接，且不少于两处接地。
3)柜体固定
(1)按施工图的配电柜编号顺序排列固定，先安装中间位置的配电柜，调整水平度、垂直度后，再安装调整左右相邻两侧的柜体。柜体与柜体之间、柜体与基础框架之 间应分别用镀锌螺栓固定，成套配电柜安装允许偏差应符合规范规定。
(2)手车式配电柜和抽屉式配电柜的机械闭锁、电气闭锁应动作准确可靠，触头接触应紧密;抽屉单元和手车单元应能轻便灵活拉出和推进，无卡阻碰撞现象。
4)柜内母线安装
(1)柜内母线绝缘子不能有损坏及裂纹，裸铜母线间要有足够的电气绝缘安全距离。
(2)配电柜相互间的连接母线应由厂家配套制作，现场安装。母线搭接的接触面应涂导电膏，用力矩扳手紧固连接螺栓。
5)柜内二次配线
(1)柜内线缆的弯曲半径不应小于线缆允许弯曲半径，导线连接不应损伤线芯。
(2)除电子元件回路外，二次回路的绝缘导线额定电压不应低于450/750V; 铜芯 绝缘导线的导体截面积，电流回路不应小于2.5mm², 其他回路不应小于1.5mm²。
(3)二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且应有标识;固定后不应妨碍手车开关或抽出式部件的拉出或推入。
(4)电流(电压)互感器安装就位后，各接地引出端子接地良好。暂时不使用的电流互感器二次线圈应短路后再接地。
6)柜内电涌保护器(SPD ) 安装
(1)SPD 的型号、规格、安装布置及接线形式应符合设计要求;SPD 的连接导线应平直、足够短，且不宜大于0.5m。
(2)接地导线的位置不宜靠近出线位置。
7)柜体接地
(1)配电柜(箱)的金属框架及基础型钢应与保护导体可靠连接;对于装有电器的可开启门，门和金属框架的接地，应选用截面积不小于4mm² 的黄绿色绝缘铜芯软导 线连接，并应有标识。
(2)柜(台、箱)等配电装置应有可靠的防电击保护;装置内保护接地导体(PE) 排应有裸露的连接外部保护接地导体的端子，并应可靠连接。
8)安装后检查
(1)开关及保护装置的规格、型号应符合设计要求;闭锁装置动作应准确、可靠; 主开关的辅助开关切换动作应与主开关动作一致;应标明被控设备编号及名称或操作位 置，接线端子应有编号且清晰。
(2)手车式、抽屉式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头 的中心线应一致，且触头接触应紧密，投入时，接地触头应先于主触头接触;退出时， 接地触头应后于主触头脱开;手车单元接地触头可靠接地。
9)交接试验规定
(1)进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备 分离，单独试验。同一试验标准的设备可连在一起试验。无法单独试验时，已有出厂试 验报告的同一电压等级不同试验标准的电气设备，也可连在一起进行试验。试验标准应 采用连接的各种设备中的最低标准。
(2)交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时应为1min。
(3)绝缘试验应在良好天气且被试物及仪器周围温度不低于5℃,空气相对湿度不 高于80%的条件下进行。
(4)绝缘电阻测量，应使用60s的绝缘电阻值(R60s); 吸收比是绝缘电阻值R60s与R15s的比值;极化指数是绝缘电阻值R10min 与R1min的比值。
10)配电柜(开关柜)试验

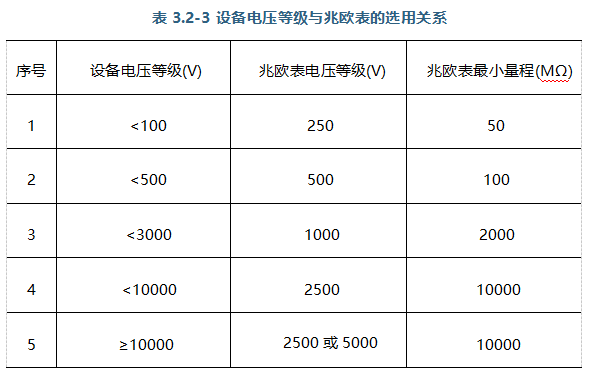

(1)低压成套配电柜(开关柜)间线路的线间和线对地间绝缘电阻值，馈电线路不 应小于0.5MΩ, 二次回路不应小于1MΩ; 测量绝缘电阻应根据电压等级来选择兆欧表 等级;设备电压等级与兆欧表的选用应符合表3.2-3的规定;用于极化指数测量时，兆欧表短路电流不应低于2mA。
(2)高压成套配电柜应按规范规定进行交接试验，新型高压电气设备和继电保护 装置投入使用前，应按产品技术文件要求进行交接试验。回路中的电子元件不应参加交 流工频耐压试验，50V及以下回路可不做交流工频耐压试验。
(3)二次回路的耐压试验电压应为1000V, 当回路绝缘电阻值大于10MΩ 时，应 采用2500V 兆欧表代替，试验持续时间应为1min 或符合产品技术文件要求。48V及以下电压等级回路可不做交流耐压试验;回路中有电子元器件设备的，试验时应将插件拔 出或将其两端短接。
(4)低压成套配电柜(箱)内末端用电回路中，所设过电流保护电器兼作故障防 护时，应在回路末端测量接地故障回路阻抗。
(5)配电箱内的剩余电流动作保护器(RCD) 应在施加额定剩余动作电流(I△n) 的情况下测试动作时间，且测试值应符合设计要求。干线回路RCD的测试宜在RCD出口处进行;其他回路RCD 的测试应在回路末端处进行。
11)真空断路器试验
(1)每相导电回路电阻值测量应采用电流不小于100A 的直流压降法;测试结果应符合产品技术文件的规定。

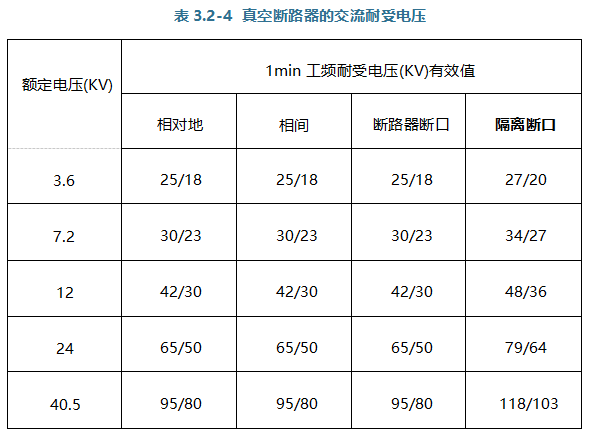

(2)真空断路器交流耐压试验应在断路器合闸及分闸状态下进行;在合闸状态下进行时，真空断路器的交流耐受电压应符合表3.2-4的规定;在分闸状态下进行时，真空灭弧室断口间的试验电压应按产品技术条件的规定，当产品技术文件没有特殊规定时， 真空断路器的交流耐受电压应符合表3.2-4的规定；试验中不应发生贯穿性放电。
(3)测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸过程 中触头接触后的弹跳时间的规定：合闸过程中触头接触后的弹跳时间，40.5kV 以下断路器不应大于2ms，40.5kV 及以上断路器不应大于3ms。
(4)测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻的规定：测量分、 合闸线圈及合闸接触器线圈的绝缘电阻值，不应低于10MΩ; 测量分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值相比应无明显差别。
12)金属氧化物避雷器试验
(1)测量金属氧化物避雷器及基座绝缘电阻。
①35kV 以上电压等级，应采用5000V兆欧表，绝缘电阻值不应小于2500MΩ;1~ 35kV电压等级，应采用2500V兆欧表，绝缘电阻值不应小于1000MΩ;1kV 以下电压等级，应采用500V兆欧表，绝缘电阻值不应小于2MΩ。
②基座绝缘电阻值不应低于5MΩ。
(2)测量金属氧化物避雷器的工频参考电压和持续电流。
(3)测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流。
4. 箱式变电所安装
1)箱式变电所安装
(1)箱式变电所的基础应高于室外地坪，周围排水通畅。用地脚螺栓固定的螺帽应齐全，拧紧牢固。金属箱式变电所的箱体应与保护导体可靠连接，且有标识。
(2)箱式变电所的高压和低压配电柜内部接线应完整、低压输出回路标记应清晰， 回路名称应准确。检查数量：按回路数量抽查10%,且不得少于1个回路。
(3)箱式变电所内、外涂层应完整、无损伤，有通风口的，其风口防护网应完好。
2)箱式变电所交接试验
(1)变压器、电器设备以及继电保护系统在投入运行前应交接试验合格。
(2)由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变
电所高压电气设备部分，应按规范的规定完成交接试验且合格。
(3)对于高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所，交 接试验应按产品提供的技术文件要求执行。
【备考策略】：该考点主要出题方向为案例题，很重要
