新增考点22：电缆线路试验
· 考点归属：教材P79--4)电缆线路试验
· 考点内容：
(1)主绝缘及外护层绝缘电阻测量：
①测量绝缘电阻用兆欧表的额定电压等级，电缆绝缘测量宜采用2500V 兆欧表， 6/10kV 及以上电缆也可用5000V兆欧表;橡塑电缆外护套、内衬层的测量宜采用500V 兆欧表。
②橡塑电缆外护套、内衬层的绝缘电阻不应低于0.5MΩ/km; 耐压试验前后的绝
缘电阻测量应无明显变化。

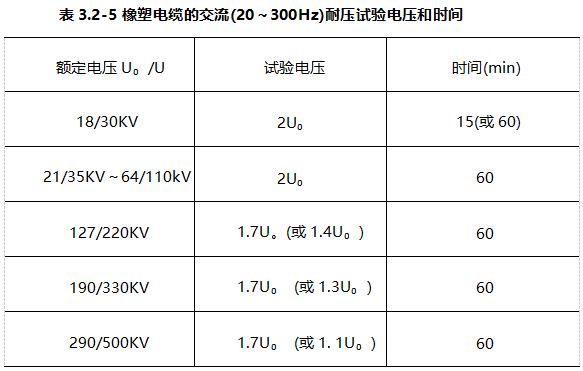

(2)交流耐压试验。橡塑电缆的交流耐压试验电压和时间应符合表3.2-5的规定。
(3)应对电缆的每一相测量其主绝缘的绝缘电阻和进行耐压试验。对统包绝缘的 三芯电缆，应分别对每一相进行，其他两相导体、金属屏蔽或金属套和铠装层应一起接 地;对分相屏蔽的三芯电缆和单芯电缆，可一相或多相同时进行，非被试相导体、金属 屏蔽或金属套和铠装层应一起接地。
(4)对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主 绝缘做耐压试验时，应将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临 时接地。
(5)额定电压为0.6/1kV的电缆线路应用2500V兆欧表测量导体对地绝缘电阻代 替耐压试验，试验时间应为1min。
(6)对交流单芯电缆外护套应进行直流耐压试验。
(7)检查电缆线路的两端相位，应与电网的相位一致。
【备考策略】：该考点主要出题方向为案例题
