新增考点32：变压器的交接试验
· 考点归属：教材P7--5)变压器的交接试验
· 考点内容：
(1)变压器油试验
①变压器油的试验项目：外状、水溶性酸、酸值、闪点、水含量、界面张力、介 质损耗因数、击穿电压、体积电阻率、油中含气量、油泥与沉淀物、油中溶解气体组分 含量色谱分析、变压器油中颗粒度限值。
②电压等级在66kV 及以上的变压器，应在注油静置后、耐压和局部放电试验24h
后、冲击合闸及额定电压下运行24h后，各进行一次变压器器身内绝缘油的油中溶解气 体的色谱分析;各次测得的氢、乙炔、总烃含量，应无明显差别;新装变压器油中总烃 含量不应超过20μL/L,H₂含量不应超过10μL/L,C2H₂含量不应超过0.1μL/L。
③变压器油中水含量的测量：电压等级为110(66)kV 时，油中水含量不应大于 20mg/L; 电压等级为220kV时，油中水含量不应大于15mg/L; 电压等级为330～750kV 时，油中水含量不应大于10mg/L。
④变压器油中含气量的测量，应按规定时间静置后取样测量油中的含气量，电压等级为330～750kV的变压器，其值不应大于1%(体积分数)。
(2)测量绕组连同套管的直流电阻
①测量应在各分接的所有位置上进行。
②1600kVA 及以下三相变压器，各相绕组相互间的差别不应大于4%;无中性点引 出的绕组，线间各绕组相互间差别不应大于2%;1600kVA以上变压器，各相绕组相互 间差别不应大于2%;无中性点引出的绕组，线间相互间差别不应大于1%。
③变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%; 不同温度下电阻值应按式(4.3-1)计算：
式中 R₁—— 温度在t₁(℃) 时的电阻值(Ω);
R₂——温度在t₂(℃) 时的电阻值(Ω);
T——计算用常数，铜导线取235,铝导线取225。
(3)检查所有分接电压比
①电压等级在35kV 以下，电压比小于3的变压器电压比允许偏差应为±1%。
②其他变压器额定分接下，电压比允许偏差不应超过±0.5%。其他分接的电压比应在变压器阻抗电压值(%)的1/10以内，且允许偏差应为±1%。
(4)检查变压器绕组的极性和接线组别
变压器绕组极性和接线组别检查一般采用直流感应法或交流电压法。三相变压器 的接线组别和单相变压器引出线的极性应与铭牌上的标记和外壳上的符号相符。
例如：10/0.4kV电压等级的变压器一般采用D,ynll接线组别;35/10kV电压等级的变压器一般采用Y,dll接线组别。
(5)测量铁芯及夹件的绝缘电阻
①测量项目：铁芯对地绝缘电阻、夹件对地绝缘电阻、铁芯对夹件绝缘电阻。
②在变压器所有安装工作结束后应进行铁芯对地、有外引接地线的夹件对地及铁 芯对夹件的绝缘电阻测量。
③对变压器上有专用的铁芯接地线引出套管时，应在注油前后测量其对外壳的绝 缘电阻。
④采用2500V 兆欧表测量，持续时间应为1min,应无闪络及击穿现象。
(6)测量绕组连同套管的绝缘电阻、吸收比或极化指数
①用2500V 兆欧表测量各相高压绕组对外壳的绝缘电阻值，用500V 兆欧表测量 低压各相绕组对外壳的绝缘电阻值。测量后应将高、低压绕组进行放电处理。

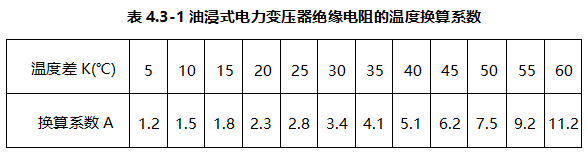

②绝缘电阻值不应低于产品出厂试验值的70%或不低于10000MΩ(20℃) 。 当施工现场测量温度与产品出厂试验温度不同时，应换算到同一温度时的数值进行比较，油 浸式电力变压器绝缘电阻的温度换算系数见表4.3-1。
注：K为实测温度减去20℃的绝对值(温度差)。
校正到20℃时的绝缘电阻值计算：
当实测温度为20℃以上时，可按式(4.3-2)计算：
当实测温度为20℃以下时，可按式(4.3-3)计算：
式中 R20——校正到20℃时的绝缘电阻值(MΩ);
R,——在测量温度下的绝缘电阻值(MΩ)。
③变压器电压等级为35kV及以上且容量在4000kVA及以上时，应测量吸收比; 吸收比与产品出厂值相比应无明显差别，在常温下不应小于1.3。吸收比计算公式： R₆₀s/R₁5s, 即60s 和15s 时的绝缘电阻值之比。当R₆大于3000MΩ(20℃)时，吸收比可不作考核要求。
④变压器电压等级为220kV 及以上或容量为120MVA及以上时，宜用5000V兆 欧表测量极化指数。测得值与产品出厂值相比应无明显差别，在常温下不应小于1.5。 极化指数计算公式：R10min/R1min,即10min和 1min时的绝缘电阻值之比。当R60s大于10000MΩ(20℃) 时，极化指数可不作考核要求。
(7)绕组连同套管的交流耐压试验

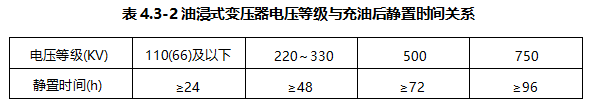

①油浸式变压器的绝缘试验应在充满合格油，静置一定时间，待气泡消除后方可 进行。油浸式变压器电压等级与充油后静置时间关系应按表4.3-2确定。

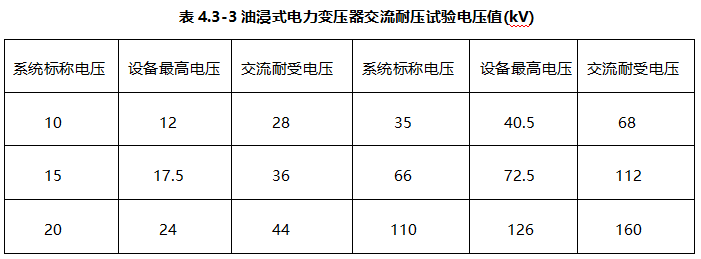

②额定电压在110kV及以下的油浸式电力变压器，交流耐压试验电压应按表4.3-3 实施 。
(8)冲击合闸试验
750kV 变压器在额定电压下，第一次冲击合闸后的带电运行时间不应少于30min, 其后每次合闸后带电运行时间可逐次缩短，但不应少于5min。
(9)变压器的相位
检查变压器的相位，应与电网相位一致。
【备考策略】：该考点主要出题方向为选择题，也可以考察案例题
