新增考点39：电缆线路试验
· 考点归属：教材P183--6)电缆线路试验
· 考点内容：
(1)主绝缘及外护层绝缘电阻测量：
①橡塑电缆外护套、内衬层的绝缘电阻值不应低于0.5MΩ/km。
②电缆绝缘测量宜采用2500V 兆欧表，6/10kV 及以上电缆也可用5000V 兆欧表。
③橡塑电缆外护套、内衬层的测量宜采用500V 兆欧表。
(2)油浸纸(充油)绝缘电缆直流耐压试验：

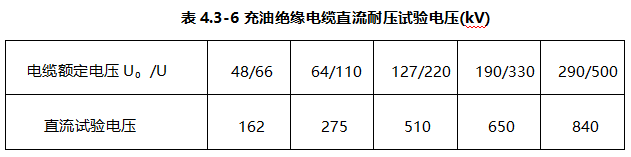

①电缆直流耐压试验电压应符合表4.3-6的规定。试验时，试验电压可分4～6阶 段均匀升压，每阶段应停留1min, 并应读取泄漏电流值。试验电压升至规定值后应维 持15min, 期间应读取1min和15min时泄漏电流。
②电缆各相泄漏电流的不平衡系数(最大值与最小值之比)不应大于2;当6/10kV 及以上电缆的泄漏电流小于20μA和 6kV及以下电缆泄漏电流小于10μA时，其不平衡系数可不作规定。
③试验时，当电缆的泄漏电流很不稳定、随试验电压升高急剧上升、随试验时间 延长有上升现象等，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理。
(3)额定电压为0.6/1kV的电缆线路应用2500V兆欧表测量导体对地绝缘电阻代替耐压试验，试验时间应为1min。
(4)对交流单芯电缆外护套应进行直流耐压试验。
(5)66kV及以上橡塑绝缘电力电缆线路安装完成后，结合交流耐压试验可进行局 部放电测量。
【备考策略】：该考点主要出题方向为案例题
