知识库/一级建造师 /3.1.1常用工程测量仪器的性能与应用

3.1.1常用工程测量仪器的性能与应用

3.1.1常用工程测量仪器的性能与应用相关课程

本视频可免费试听30秒，看完整版请购买课程

3.1.1常用工程测量仪器的性能与应用考点解析

所属考试：一级建造师

授课老师：梁毛

所属科目：建筑工程

考点标签：运用

所属章节：第3章建筑工程施工技术/3.1施工测量/3.1.1常用工程测量仪器的性能与应用

所属版本：

3.1.1常用工程测量仪器的性能与应用介绍

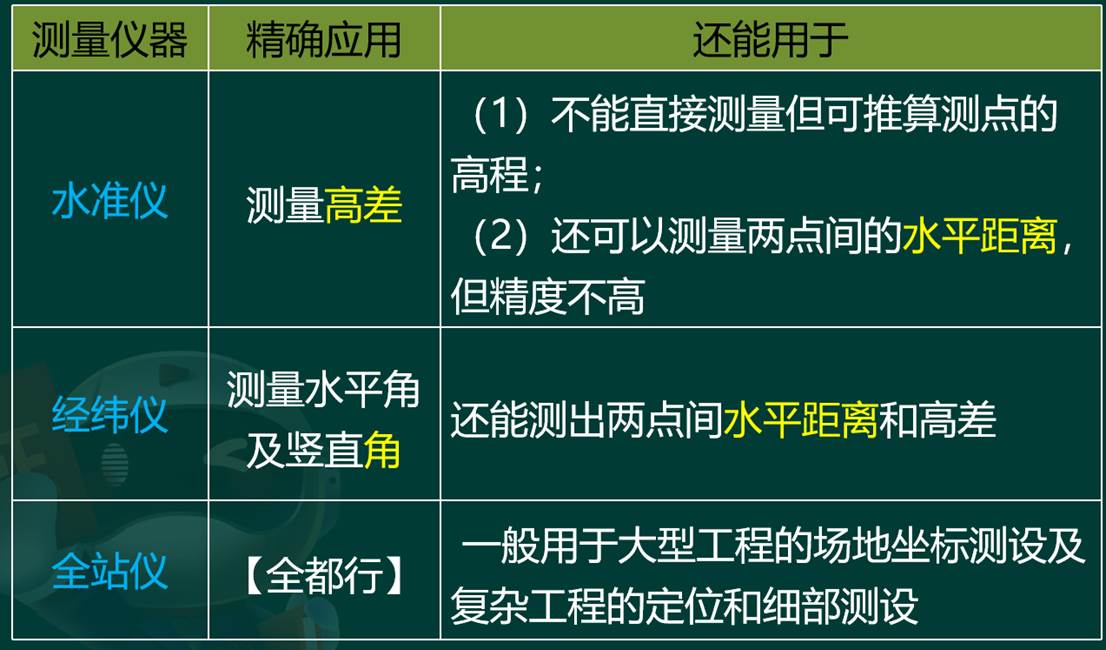

1.水准仪
水准仪主要由望远镜、水准器、基座三个主要部分组成。
水准仪有 DS05、 DS1、 DS3、 DS10 等几种不同精度的仪器。S05 型和 S1 型水准仪称为精密水准仪，用于国家一、二等水准测量及其他精密水准测量； S3 型水准仪称为普通水准仪，用于国家三、四等水准测量及一般工程水准测量。
水准仪的主要功能是测量两点间的高差，它不能直接测量待定点的高程，但可由控制点的已知高程来推算测点的高程；另外，利用视距测量原理，它还可以测量两点间的水平距离，但精度不高。
2.经纬仪
经纬仪由照准部、水平度盘、基座三部分组成。
经纬仪有 DJ07、 DJ1、 DJ2、 DJ6 等几种不同精度的仪器。 J07、J1 和 J2 型经纬仪属于精密经纬仪， J6 型经纬仪属于普通经纬仪。在建筑工程中，常用的还是 J2 和 J6 型光学经纬仪。
经纬仪的主要功能是测量两个方向之间的水平夹角；其次，它还可以测量竖直角；借助水准尺，利用视距测量原理，它还可以测量两点间的水平距离和高差。
3.全站仪
全站仪由电子经纬仪、光电测距仪、数据记录装置组成。
全站仪几乎是在同一瞬间内得到平距、高差、点的坐标、高程。
全站仪一般用于大型工程的场地坐标测设及复杂工程的定位和细部测设。

专题更新时间：2025/08/01 10:58:14

3.1.1常用工程测量仪器的性能与应用考点试题

单选题 1.施工测量中，测量角度的仪器是( )。

A . 水准仪

B . 钢尺

C . 经纬仪

D . 激光铅直仪

查看答案去答题练习

正确答案: C

答察解析: 常用工程测量仪器的性能和应用

多选题 2.水准仪有高精密、精密、普通等几种不同精度的仪器。高精密水准仪主要用于国家（）水准测量。

A . 二等

B . 三等

C . 一等

D . 地震

E . 四等

查看答案去答题练习

正确答案: C

答察解析: CD选项：高精密水准仪主要用于国家一等水准测量及地震水准测量。
A选项：精密水准仪用于国家二等水准测量及其他精密水准测量；
BE选项：普通水准仪用于国家三、四等水准测量及一般工程水准测量。

多选题 3.经纬仪有几种不同精度，在建筑工程中，常用的还是（）型光学经纬仪。

A . DJ05

B . DJ07

C . DJ1

D . DJ2

E . DJ6

查看答案去答题练习

正确答案: D

答察解析: 在建筑工程中，常用的还是J2和J6型光学经纬仪。

多选题 4.由于激光经纬仪具有与一般经纬仪不同的特点，则特别适合激光经纬仪进行的测量工作有( )。

A . 高差测量

B . 烟囱准直定位

C . 高层建筑垂度观测

D . 楼地面找平

E . 隧道工程轴线测设

查看答案去答题练习

正确答案: B

答察解析: 由于激光经纬仪具有上述的特点，特别适合作以下的施工测量工作：
1）高层建筑及烟囱、塔架等高耸构筑物施工中的垂度观测和准直定位。
2）结构构件及机具安装的精密测量和垂直度控制测量。
3）管道铺设及隧道、井巷等地下工程施工中的轴线测设及导向测量工作。

单选题 5.下列关于常用工程测量仪器的应用，说法错误的是（）。

A . 高精密水准仪用于地震水准测量

B . 经纬仪的主要功能是测量两个方向之间的水平夹角,其次还可以测量竖直角

C . 水准仪的主要功能是测量两点间的高差

D . 激光经纬仪不能用于管道铺设及隧道、井巷等地下工程施工中的轴线测设及导向测量工作

查看答案去答题练习

正确答案: D

答察解析: A选项：高精密水准仪主要用于国家一等水准测量及地震水准测量。精密水准仪用于国家二等水准测量及其他精密水准测量；普通水准仪用于国家三、四等水准测量及一般工程水准测量。
B选项：经纬仪的主要功能是测量两个方向之间的水平夹角β;其次，它还可以测量竖直角 α;借助水准尺，利用视距测量原理，它还可以测量两点间的水平距离D 和高差h 。
C选项：水准仪的主要功能是测量两点间的高差h, 它不能直接测量待定点的高程H, 但可由控制点的已知高程来推算测点的高程；另外，利用视距测量原理，它还可以测量两点间的水平距离D, 但精度不高。
D选项：由于激光经纬仪具有上述的特点，特别适合作以下的施工测量工作：
①高层建筑及烟囱、塔架等高耸构筑物施工中的垂度观测和准直定位。
②结构构件及机具安装的精密测量和垂直度控制测量。
③管道铺设及隧道、井巷等地下工程施工中的轴线测设及导向测量工作。
本题要求选择错误的选项，所以本题正确答案为D选项。

大咖讲解：3.1.1常用工程测量仪器的性能与应用

江凌俊

监理工程师

注册安全工程师

二级建造师

一级建造师

初级注册安全工程师

曾在设计院任职，线上线下多年培训行业从业经历。

查看老师课程

梁毛

监理工程师

一级建造师

工程管理证书“大满贯”获得者，一级建造师（建筑/机电）、造价工程师、监理工程师（土建/交通）、二级建造师（建筑/机电/市政）、高级工程师（建筑工程）

查看老师课程

3.1.2施工测量的方法和要求

1.施工测量的基本工作
施工测量现场主要工作有：长度的测设、角度的测设、建筑物细部点的平面位置的测设、建筑物细部点高程位置的测设及倾斜线的测设等。测角、测距和测高差是测量的基本工作。
平面控制测量必须遵循“由整体到局部”组织实施原则，以避免放样误差的积累。大中型的施工项目，应先建立场区控制网，再分别建立建筑物施工控制网，以建筑物平面控制网的控制点为基础，测设建筑物的主轴线，根据主轴线再进行建筑物的细部放样。
2.施工测量方法
1）建筑物细部点平面位置的测设
（1）直角坐标法。当建筑场地的施工控制网为方格网或轴线形式时，采用直角坐标法放线最为方便。
（2）极坐标法。极坐标法适用于测设点靠近控制点，便于量距的地方。
（3）角度前方交会法。角度前方交会法，适用于不便量距或测设点远离控制点的地方。对于一般小型建筑物或管线的定位，亦可采用此法。
（4）距离交会法。用距离交会法来测定点位，不需要使用仪器，但精度较低。
（5）方向线交会法
2）地面上点的高程测设
b=HA+a-HB
HA-已知高程；HB-待测点高程；a-后视读数；b-前视读数。
4.建筑施工期间的变形测量
1）在施工期间应对以下对象进行变形监测：
（1）安全设计等级为一级、二级的基坑。
（2）地基基础设计等级为甲级，或软弱地基上的地基基础设计等级为乙级的建筑。
（3）长大跨度或体形狭长的工程结构。
（4）重要基础设施工程。
（5）工程设计或施工要求监测的其他对象。
2）建筑变形测量精度等级分为：特等、一等、二等、三等、四等共五级
3）在基础施工期间，相邻地基的沉降观测，在基坑降水时和基坑开挖过程中应每天观测1次。混凝土底板浇筑完成10d以后，可2～3d观测1次，直至地下室顶板完成和水位恢复（停止沉降观测）。
4）沉降观测的周期和时间要求有：在基础完工后和地下室砌完后开始观测；施工中若暂时停工，停工时及重新开时要各测 1 次，停工期间每隔 2～3 月测 1 次。
5）基坑变形观测分为基坑支护结构变形观测和基坑回弹观测。监测点布置要求有：详见教材或讲义。

高频

施工测量的基本工作、内容和方法

高频

建筑施工期间的变形测量

3.建筑施工期间的变形测量
1）在施工期间应对以下对象进行变形监测：
（1）安全设计等级为一级、二级的基坑。
（2）地基基础设计等级为甲级，或软弱地基上的地基基础设计等级为乙级的建筑。
（3）长大跨度或体形狭长的工程结构。
（4）重要基础设施工程。
（5）工程设计或施工要求监测的其他对象。
2）建筑变形测量精度等级分为：特等、一等、二等、三等、四等共五级
3）在基础施工期间，相邻地基的沉降观测，在基坑降水时和基坑开挖过程中应每天观测1次。混凝土底板浇筑完成10d以后，可2～3d观测1次，直至地下室顶板完成和水位恢复（停止沉降观测）。
4）沉降观测的周期和时间要求有：在基础完工后和地下室砌完后开始观测；施工中若暂时停工，停工时及重新开时要各测 1 次，停工期间每隔 2～3 月测 1 次。
5）基坑变形观测分为基坑支护结构变形观测和基坑回弹观测。监测点布置要求有：详见教材或讲义。
