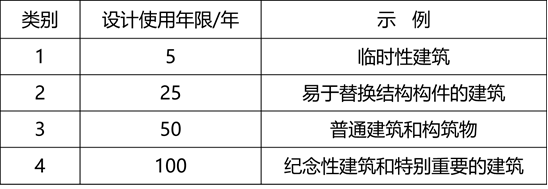

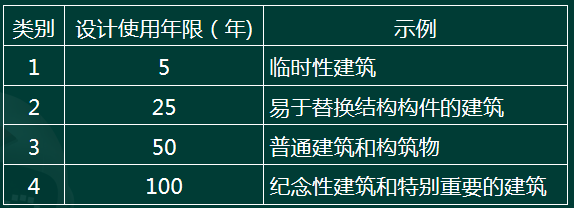

按设计使用年限分类
建筑结构的设计基准期应为50年。
(一)单层厂房的结构组成
1.承重结构
(1)横向排架:由基础、柱、屋架组成,主要是承受厂房的各种竖向荷载。
(2)纵向连系构件:由吊车梁、圈梁、连系梁、基础梁等组成,与横向排架构成骨架,保证厂房的整体性和稳定性。
(3)支撑系统构件:支撑系统包括柱间支撑和屋盖支撑两大部分。主要传递水平荷载,保证厂房空间刚度和稳定性(2020)。
2.围护结构
包括外墙、屋顶、地面、门窗、天窗、地沟、散水、坡道、消防梯、吊车梯等。
(二)单层厂房承重结构构造
1.屋盖结构
(1)屋盖结构类型
有檩体系屋面的刚度差,适用于中小型厂房。
无檩体系屋面板直接搁置在屋架或屋面梁上,整体性好,刚度大,大中型厂房多采用。
(2)屋盖的承重构件
1)屋架。按制作材料分为钢筋混凝土屋架或屋面梁、钢屋架、木屋架和钢木屋架。(2019)
①钢筋混凝土屋架或屋面梁。
一般跨度9m以下用单坡形,跨度12~18m双坡。
普通钢筋混凝土屋面梁的跨度一般不大于15m
预应力钢筋混凝土屋面梁跨度一般不大于18m。
三角形组合式屋架自重较轻,弦杆受力不太理想,但其上弦坡度却适于使用板瓦等有檩结构的屋面。拱形屋架受力最合理,但由于屋架端部屋面坡度太陡,适用于卷材屋防水面中的中、重型厂房。折线形屋架吸收了拱形屋架的合理外形,改善了屋面坡度,是目前较常采用的一种屋架形式。(2015)
②钢屋架
无檩钢屋架,屋架间距就是大型屋面板的跨度。一般为6m。
有檩钢屋架,屋架间距就是檩条的跨度,通常为4~6m。
③木屋架、钢木屋架
对于温度高、湿度大,结构跨度较大和有较大振动荷载的场所,不宜采用木屋盖结构。
2.柱
(1)钢筋混凝土柱。
矩形柱截面为400mm×600mm,仅适用于小型厂房。工字形柱截面制作比矩形柱复杂,在大、中型厂房内采用较为广泛。
双肢柱:当柱的高度和荷载较大,吊车起重量大于30t,柱的截面尺寸大于600mm×1500mm时选用。
(2)钢-钢混凝土组合柱。组合形式上柱为钢柱,下柱为钢筋混凝土。
(3)钢柱。吊车吨位大的重型厂房适用选用钢柱。
(4)柱牛腿。通常多采用实腹式。
1)为了避免沿支承板内侧剪切破坏,牛腿外缘高hk≥h/3≥200mm。
2)支承吊车梁的牛腿,其外缘与吊车梁的距离为100mm,以免影响牛腿的局部承压能力,造成外缘混凝土剥落。
3)牛腿挑出距离c大于100mm时,牛腿底面的倾斜角a≤45°。当c小于等于100mm时,牛腿底面的倾斜角α可以为0。
3.基础:一般多采用独立式基础。
4.吊车梁
5.支撑
(1)屋架支撑的类型(2017)
包括上、下弦横向水平支撑,上下弦纵向水平支撑,垂直支撑和纵向水平系杆(加劲杆)等。
(a)上弦横向水平支撑布置;
(b)下弦横向与纵向水平支撑布置;
(c)天窗架上弦横向水平支撑;
(d)屋架支座与跨中垂直支撑;
(e)天窗架侧竖杆垂直支撑。
(2)柱间支撑:柱间支撑一般用钢材制作。
1)有吊车或跨度小于18m或柱高大于8m的厂房,在变形缝区段中设置;有桥式吊车时,还应在变形缝区段两端开间上加设上柱支撑。
2)当吊车轨顶标高≥10m时,柱间支撑应做成两层;当柱截面高度≥1.0m时,下柱支撑宜做成双肢。
3)当柱间需要通行、需设置设备或柱距较大,采用交叉式支撑有困难时,可采用门架式支撑。
建筑是根据人们物质生活和精神生活的要求,为满足各种不同的社会过程的需要而建造的有组织的内部和外部的空间环境。建筑一般包括建筑物和构筑物,满足功能要求并提供活动空间和场所的建筑称为建筑物,是供人们生活、学习、工作、居住以及从事生产和文化活动的房屋,如工厂、住宅、学校、影剧院等;仅满足功能要求的建筑称为构筑物,如水塔、纪念碑等。
建筑物通常按其使用性质分为民用建筑和工业建筑两大类。工业建筑是供生产使用的建筑物,民用建筑是供人们从事非生产性活动使用的建筑物。民用建筑又分为居住建筑和公共建筑两类。居住建筑包括住宅、公寓、宿舍等:公共建筑是供人们进行各类社会、文化、经济、政治等活动的建筑物,如图书馆、车站、办公楼、电影院、宾馆、医院等。
工业建筑分类
按建筑层数和高度
