常用的索吊具

1．绳索
（1）麻绳。辅助作业和小型设备吊装。
（2）尼龙带（绳）。特别适用于精密仪器及外表面要求比较严格的物件吊装。 禁止吊带打结。
（3）钢丝绳。钢丝绳是吊装中的主要绳索。
（二）轻小型起重设备
1．千斤顶。
2．滑车。
3．起重葫芦。
4．卷扬机。
在设备吊装中常用的牵引设备有电动卷扬机、手动卷扬机和绞磨，一般大、中型设备吊装均使用电动卷扬机。
（1）电动卷扬机。电动卷扬机广泛用于设备吊装中，它具有牵引力大、速度快、结构紧凑、操作方便和安全可靠等特点。
（2）手动卷扬机。手动卷扬机仅用于无电源和起重量不大的起重作业。它靠改变齿轮传动比来改变起重量和升降速度。
（3）绞磨。绞磨是一种人力驱动的牵引机械，具有结构简单、易于制作、操作容易、 移动方便等优点，一般用于起重量不大、起重速度较慢又无电源的起重作业中。使用绞磨作为牵引设备，需用较多的人力，劳动强度也大，且工作的安全性不如卷扬机。
（三）起重机
1．起重机的分类
起重机可以分为桥架型起重机、臂架型起重机、缆索型起重机三大类。
2．常用起重机的特点及适用范围
常用的起重机有流动式起重机、塔式起重机、桅杆起重机等。
（1）流动式起重机。主要有汽车起重机、轮胎起重机、履带起重机、全地面起重机、随车起重机等。
1）特点：适用范围广，机动性好，可以方便地转移场地，但对道路、场地要求较高，台班费较高。
2）适用范围：适用于单件重量大的大、中型设备、构件的吊装，作业周期短。
（2）桅杆起重机。
1）特点：属于非标准起重机，其结构简单，起重量大，对场地要求不高，使用成本低，但效率不高。
2）适用范围：主要适用于某些特重、特高和场地受到特殊限制的设备、构件吊装。
（四）起重机选用的基本参数
起重机选用的基本参数主要有吊装载荷、额定起重量、最大幅度、最大起升高度等。
（1）吊装载荷。吊装载荷的组成：被吊物（设备或构件）在吊装状态下的重量和吊、索具重量（流动式起重机一般还应包括吊钩重量和从臂架头部垂下至吊钩的起升钢丝绳重量）。
（2）吊装计算载荷
1）动载荷系数。吊装重物运动的过程中所产生的对吊机具负载的影响而计入的系数。一般取动载系数K1为1.1。
2）不均衡载荷。在多分支（多台起重机、多套滑轮组等）共同抬吊一个重物时，由于工作不同步这种现象称为不均衡。在起重工程中，以不均衡载荷系数计入其影响，一般取不均衡荷系数K2为1.1～1.2。
3）吊装计算载荷。在起重工程中，需计入动载荷、不均衡载荷的影响，常以吊装计算载荷作为计算依据。计算载荷的一般公式为：

（五）流动式起重机的选用
（1）流动式起重机的种类和性能。
1）汽车起重机。它具有汽车的行驶通过性能，机动性强，行驶速度高，可以快速转移，是一种用途广泛、适用性强的通用型起重机，特别适应于流动性大、不固定的作业场所。
吊装时靠支腿将起重机支撑在地面上，不可在360°范围内进行吊装作业，对基础要求也较高。
2）轮胎起重机。行驶速度低于汽车式，高于履带式，可吊重慢速行行驶；稳定性能较好。转弯半径小，可以全回转作业，适宜于作业地点相对固定而作业量较大的场合。
3）履带起重机。是自行式、全回转的一种起重机械。一般大吨位起重机多采用履带起重机。对基础要求相对较低，在一般平整坚实的场地上可以载荷行驶作业，行走速度较慢。适用于没有道路的工地、野外等场所。除作起重作业外，在臂架上还可装打桩、抓斗、拉铲等工作装置，一机多用。
（2）流动式起重机的特性曲线。
反映流动式起重机的起重能力随臂长、幅度的变化而变化的规律和反映流动式起重机的最大起升高度随臂长、幅度变化而变化的规律的曲线称为起重机的特性曲线。
（3）流动式起重机的选用步骤：
1）根据被吊装设备或构件的就位位置、现场具体情况等确定起重机的站车位置，站车位置一旦确定，其工作幅度就确定了。
2）根据被吊装设备或构件的就位高度、设备尺寸、吊索高度和站车位置，由特性曲线来确定起重机的臂长。
3）根据上述已确定的工作幅度、臂长，由特性曲线确定起重机的额定起重量。
4）如果起重机的额定起重量大于计算载荷，则起重机选择合适，否则重新选择。
5）校核通过性能。计算吊臂与设备之间、吊钩与设备及吊臂之间的安全距离，若符合规范要求，选择合格，否则重选。

###分页标识###

（二）轻小型起重设备

1. 千斤顶。

2. 滑车。

3. 起重葫芦。

4. 卷扬机。

（三）起重机

1. 起重机的分类

起重机可以分为桥架型起重机、臂架型起重机、缆索型起重机三大类。

（1）桥架型起重机。桥架型起重机的最大特点是以桥形金属结构作为主要承载构件，取物装置悬挂在可以沿主梁运行的起重小车上，通过起升机构的升降运动、小车运行机构和大车运行机构的水平运动，在矩形三维空间内完成对物料的搬运作业。　　

（2）臂架型起重机。臂架型起重机的结构特点是都有一个悬伸、可旋转的臂架作为主要受力构件。 其工作机构除了起升机构外，通常还有旋转机构和变幅机构，通过起升机构、变幅机构、旋转机构和运行机构的组合运动，可以实现在圆形或长圆形空间的起重作业。 　　

（3）缆索型起重机（应用较少，略)。

此外，起重机还可以按行驶性能分为有轨运行起重机和无轨运行起重机。有轨运行起重机装有车轮，可以在铺设的轨道上在有限范围内工作，如各种桥架类型起重机、塔式起重机、门座起重机等。无轨运行起重机的运行装置配备橡胶轮胎或履带，可灵活转换作业场地，如汽车起重机、履带起重机等。

2. 常用起重机的特点及适用范围

常用的起重机有流动式起重机、塔式起重机、 桅杆起重机等。

（1）流动式起重机。主要有履带起重机、汽车起重机、轮胎起重机、全地面起重机、随车起重机等。

1）特点：适用范围广，机动性好，可以方便地转移场地，但对道路、场地要求较高，台班费较高。

2）适用范围：适用于单件重量大的大、中型设备、构件的吊装，作业周期短。

（2）塔式起重机。

1）特点：吊装速度快，台班费低。但起重量一般不大，并需要安装和拆卸。

2）适用范围：适用于在某一范围内数量多，而每一单件重量较小的设备、构件吊装，作业周期长

（3）桅杆起重机。

1）特点：属于非标准起重机，其结构简单，起重量大，对场地要求不高，使用成本低，但效率不高。

2）适用范围：主要适用于某些特重、特高和场地受到特殊限制的设备、构件吊装。

（4）施工升降机。施工升降机是建筑中经常使用的载人、载货施工机械，主要用于高层建筑的内外装修、桥梁、烟囱等建筑的施工。

1）特点：非标准起重机，施工升降机在工地上通常是配合塔吊使用。一般的施工升降机载重量在1~10t，运行速度为1~60m/min。

2）适用范围：主要用于各种工作层间的货物上下运送。

（5）液压升降机。液压升降机是由行走机构、液压机构、电动控制机构、支撑机构组成的一种可升降的机器设备，通过液压油的压力传动实现升降功能。

1）特点：它的剪叉机械结构使升降机起升有较高的稳定性，宽大的作业平台和较高的承载能力使高空作业范围更大，并适合多人同时作业。

2）适用范围：广泛用于工矿企业的房屋维修、高架管道等安装维护，高空清洁等高空作业。

###分页标识###

3）吊装计算荷载Q_j。起重工程中常以吊装计算荷载作为计算依据。

在起重工程中，当多台起重机联合起吊设备，其中一台起重机承担的计算荷载，需计入荷载运动和荷载不均衡的影响，计算荷载的一般公式为：

Q_j = K₁•K₂•Q

式中：Q_j ——计算荷载；

　　Q ——分配到一台起重机的吊装荷载，包括设备及索吊具重量。

（3）额定起重量。在确定回转半径和起升高度后，起重机能安全起吊的重量。额定起重量应大于计算荷载。

（4）幅度。当臂架倾角最小或小车位置与起重机回转中心距离最大时的幅度为最大幅度。

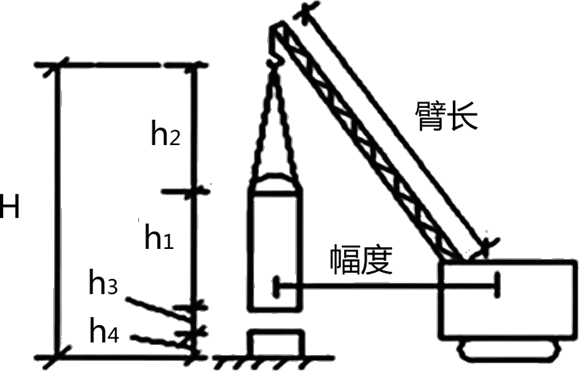

（5）最大起升高度。H > h₁ + h₂ + h₃ + h₄

H —起重机吊臂顶端滑轮的高度（m ）；

h₁— 设备高度（m ）；

h₂— 索具高度（包括钢丝绳、平衡梁、卸扣等的高度）（m ）；

h₃— 设备吊装到位后底部高出地脚螺栓的高度（m ）；

h₄— 基础和地脚螺栓高度（m ）。

（五）流动式起重机的选用

（1）流动式起重机的种类和性能。

1）汽车起重机。具有汽车的行驶通过性能，机动性强，行驶速度高，可以快速转移，是一种用途广泛、适用性强的通用型起重机，特别适应于流动性大、不固定的作业场所。

吊装时，靠支腿将起重机支撑在地面上，但不可在360°范围内进行吊装作业，对基础要求也较高。

2）轮胎起重机。行驶速度低于汽车式，高于履带式；一般使用支腿吊重，在平坦地面也可不用支腿，可吊重慢速行驶；车身短，转弯半径小，可以全回转作业，适宜于作业地点相对固定而作业量较大的场合。

3）履带起重机。是自行式、全回转的一种起重机械。一般大吨位起重机多采用履带式。其对基础的要求也较低，在一般平整坚实的场地上可以荷载行驶作业，但其行走速度较慢。适用于没有道路的工地、野外等场所。除作起重作业外，在臂架上还可装打桩、抓斗、拉铲等工作装置，一机多用。

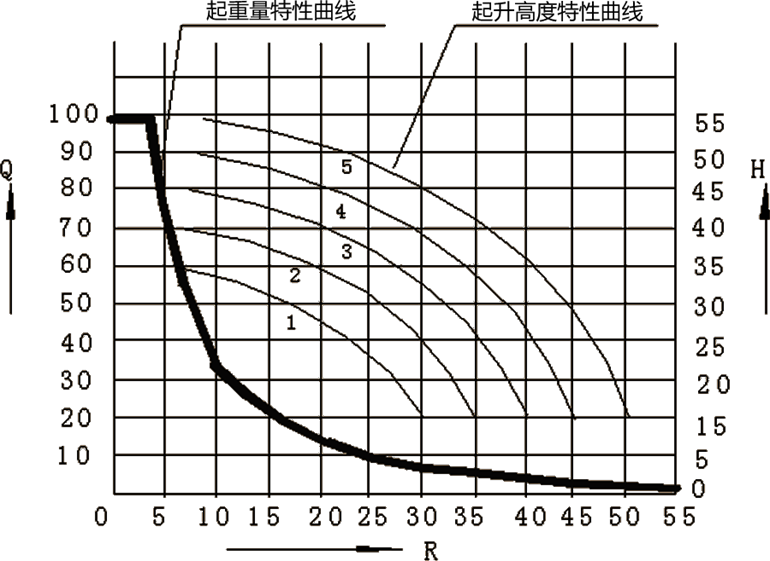

（2）流动式起重机的特性曲线。

反映流动式起重机的起重能力随臂长、幅度的变化而变化的规律和反映流动式起重机的最大起升高度随臂长、幅度变化而变化的规律的曲线统称为流动式起重机的特性曲线。

（3）流动式起重机的选用步骤：

1）根据被吊装设备或构件的就位位置、现场具体情况等确定起重机的站车位置，站车位置一旦确定，其工作幅度就确定了。

2）根据被吊装设备或构件的就位高度、设备尺寸、吊索高度和站车位置，由起重机的起升高度特性曲线，确定其臂长。
