电气设备安装工程计量

高压配电室的作用是接受电力；变压器室的作用是把高压电转换成低压电；低压配电室的作用是分配电力；电容器室的作用是提高功率因数；控制室的作用是预告信号。
低压电气设备是指在1000V及以下的设备，这些设备在供配电系统中一般安装在低压开关柜内或配电箱内。
高压变配电设备作用对比

　(一)变压器的检查和安装
1.变压器安装之前的检查
2.器身检查
当满足下列条件之一时，可不进行器身检查：
(1)制造厂规定可不进行器身检查者;
(2)容量为1000kV·A及以下，运输过程中无异常情况者;
(3)就地生产、仅作短途运输的变压器，质量符合要求，且在运输过程中进行了有效的监督，无紧急制动、剧烈振动、冲击、严重颠簸等异常情况者。
3.变压器干燥
新装电力变压器及油浸电抗器不需干燥的条件是变压器及电抗器注入合格绝缘油后，符合下列要求：
(1)绝缘油电气强度及含水量试验应合格。
(2)绝缘电阻及吸收比(或极化指数)应合格。
(3)介质损耗角的正切值(tanδ(%))合格，电压等级在35kV以下或容量在4000kV·A以下者不做要求。
4.变压器安装。分室外、柱上、室内等三种场所。
(1)室外安装。
变压器、电压互感器、电流互感器、避雷器、隔离开关、断路器一般都装在室外，只有测量系统及保护系统开关柜、盘、屏等安装在室内。
装有继电器的变压器安装应使其顶盖沿着气体断路器气流方向以1%～1.5%的升高坡度(制造厂规定不需安装坡度除外)就位。
(2)柱上安装。变压器容量一般都在320kV·A以下，变压器台可根据容量大小选用杆型，有单杆台、双杆台和三杆台等。
变压器安装高度为离地面2.5m以上。
变压器外壳、中性点和避雷器三者合用一组接地引下线接地装置。接地极根数和土壤的电阻率有关，每组一般2～3根。
要求变压器台及所有金属构件均做防腐处理
(3)室内安装。这种安装方式适合于小容量变压器的安装。变压器安装时要求变压器中性点、外壳及金属支架必须可靠接地。
(二)油断路器安装。油断路器在运输吊装过程中不得倒置、碰撞或受到剧烈振动。多油断路器在运输时应处于合闸状态。
(三)隔离开关与负荷开关安装。
(四)避雷器安装
阀型避雷器应垂直安装。管型避雷器可倾斜安装，在多污秽地区安装时，还应增大倾斜角度。
(五)漏电保护器的安装
(1)漏电保护器应安装在进户线小配电盘上或照明配电箱内。安装在电度表之后，熔断器(或胶盖刀闸)之前。对于电磁式漏电保护器，也可装于熔断器之后。
(2)所有照明线路导线，包括中性线在内，均须通过漏电保护器。
(3)电源进线必须接在漏电保护器的正上方，即外壳上标有“电源”或“进线”端，出线均接在下方，即标有“负载”或“出线”端。
(4)安装漏电保护器后，不能拆除单相闸刀开关或瓷插、熔丝盒等。
(6)漏电保护器在安装后带负荷分、合开关三次，不得出现误动作;再用试验按钮试验三次。
(7)运行中的漏电保护器，每月至少用试验按钮试验一次。
(六)高压开关柜安装。
(七)母线安装

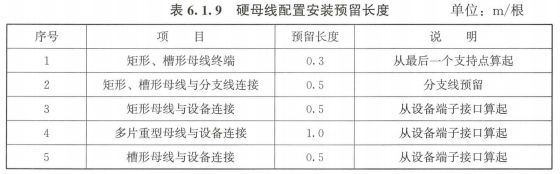

1.裸母线
裸母线分硬母线和软母线两种。硬母线又称汇流排，软母线包括组合软母线。
母线按材质可分为铝母线，铜母线和钢母线等三种。
按形状可分为带形、槽形、管形和组合软母线四种。
母线安装，其支持点的距离要求如下：
低压母线不得大于900mm;
高压母线不得大于700mm。
低压母线垂直安装，且支持点间距无法满足要求时，应加装母线绝缘夹板。
母线的连接有焊接和螺栓连接两种。
母线排列次序及涂漆的颜色应符合下表的要求。

母线的安装不包括支持绝缘子安装和母线伸缩接头的制作、安装。
焊接采用氩弧焊。
凡是高压线穿墙敷设时，必须应用穿墙套管。
2.低压封闭式插接母线
封闭式母线配线适用于干燥和无腐蚀气体的室内，负载大的场所。封闭式母线都由制造厂成套供应，出厂时各段外壳上都标有分段单元及相别编号。
母线槽与母线插接箱
施工中应注意：
(1)支持点的间距，水平或垂直敷设时，均不应大于2m;距拐弯0.5m处应设置支架。
(2)封闭式母线配线，水平敷设时，底边离地距离不宜小于2.2m;
除敷设在电气设备间及设备层外，垂直敷设时，距地面高1.8m及以下的部位应有防止机械损伤的保护措施。
(3)母线安装时，必须按分段图、相序、编号、方向和标志予以正确放置，不得随意互换。
(4)母线直线段安装应平直，水平度与垂直度偏差不宜大于1.5‰，全长最大偏差不宜大于20mm。
(7)封闭式母线，直线段距离超过80m时，每50～60m应设置膨胀节。

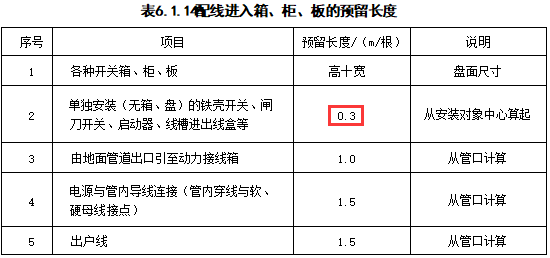

1.架空线路
(1)架空线路的敷设。架空导线间距不小于300mm，靠近混凝土杆的两根导线间距不小于500mm。
三相四线制低压架空线路，在终端杆处应将保护线作重复接地，接地电阻不大于10Ω。
低压电源架空引入线应采用绝缘导线，其截面宜大于或等于4mm2.
(2)横担。横担应架设在电杆的靠负载一侧。
导线在横担上的排列应符合如下规律：
当面向负载时，从左侧起L1、N、L2、L3;
和保护零线在同一横担上架设时，导线相序排列的顺序是：面向负载，从左侧起为L1、N、L2、L3、PE。
(3)架空线。主要用绝缘线或裸线。
市区或居民区尽量用绝缘线。
郊区0.4kV室外架空线路应采用多芯铝绞绝缘导线。
2.电缆安装(19)
电缆安装前要进行检查。
1kV以上的电缆要做直流耐压试验，1kV以下的电缆用500V摇表测绝缘，检查合格后方可敷设。
当对纸质油浸电缆的密封有怀疑时，应进行潮湿判断。
直埋电缆、水底电缆应经直流耐压试验合格，充油电缆的油样试验合格。
(1)电缆敷设的一般技术要求。
1)在三相四线制系统，必须采用四芯电力电缆，不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属保护套等作中性线的方式。
在三相系统中，不得将三芯电缆中一芯接地运行。
2)并联运行的电力电缆，应采用相同型号、规格及长度的电缆。以防负荷分配不按比例，从而影响运行。
3)电缆敷设时，在电缆终端头与电源接头附近均应留有备用长度，以便在故障时提供检修。
直埋电缆尚应在全长上留少量裕度，并做波浪形敷设，以补偿运行时因热胀冷缩而引起的长度变化。
(2)电缆安装方法
1)电缆在室外直接埋地敷设。
埋设深度不应小于0.7m(设计有规定者按设计规定深度埋设)，经过农田的电缆埋设深度不应小于1m。
埋地敷设的电缆必须是铠装，并且有防腐保护层，裸钢带铠装电缆不允许埋地敷设。
多根电缆同沟敷设时，10kV以下电缆平行距离为170mm，10kV以上电缆平行距离为350mm。
直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处应设置明显的方位标志或标桩。直埋电缆回填土前，应经隐蔽工程验收合格，并分层夯实。
2)电缆在室内外电缆沟内敷设。分无支架和有支架敷设。
支架又分角钢支架、槽钢支架(装配式支架)、预制钢筋混凝土支架等三种。
6)电缆穿导管敷设。要求管道的内径等于电缆外径的1.5～2倍，管子的两端应做喇叭口。
交流单芯电缆不允许穿入钢管内。
敷设电缆管时应有0.1%的排水坡度。

（一）建筑物的防雷分类
1.第一类防雷建筑物。制造、使用或贮存炸药、火药、起爆药、军工用品等大量爆炸物质的建筑物。
2.第二类防雷建筑物。国家级重点文物保护的建筑物、国家级办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物及对国民经济有重要意义且装有大量电子设备的建筑物等。
3.第三类防雷建筑物。省级重点文物保护的建筑物及省级档案馆、预计雷击次数较大的工业建筑物、住宅、办公楼等一般性民用建筑物。
（二）防雷系统安装方法及要求
（1）在烟囱上安装。根据烟囱的不同高度，一般安装1~3根避雷针，要求在引下线离地面1.8m处加断接卡子，并用角钢加以保护，避雷针应热镀锌。
（2）避雷针（带）与引下线之间的连接应采用焊接或热剂焊（放热焊接）。
（3）避雷针（带）的引下线及接地装置使用的紧固件均应使用镀锌制品。当采用没有镀锌的地脚螺栓时应采取防腐措施。
4.引下线安装
引下线可采用扁钢和圆钢敷设，也可利用建筑物内的金属体。单独敷设时，必须采用镀锌制品，且其规格必须不小于下列规定：扁钢截面积为48mm2，厚度为4mm；圆钢直径为12mm。
5.均压环安装
均压环是高层建筑为防侧击雷而设计的环绕建筑物周边的水平避雷带。
（1）当建筑物高度超过30m时，30m以上设置均压环。建筑物层高小于或等于3m的每两层设置一圈均压环，层高大于3m的每层设置一圈均压环。
（2）均压环可利用建筑物圈梁的两条水平主钢筋，圈梁的主钢筋小于φ12mm的，可用其四根水平主钢筋。用作均压环的圈梁钢筋应用同规格的圆钢接地焊接。没有圈梁的可敷设40mm×4mm扁钢作为均压环。
（3）在建筑物 30m 以上的金属门窗、栏杆等应用 φ10mm 圆钢或 25mmX4mm 扁钢 与均压环连接。
（三）接地系统安装方法及要求
1.接地极制作安装。常用的为钢管接地极和角钢接地极。
高土壤电阻率地区的降低接地电阻的措施。可采取换土；对土壤进行处理；利用长效降阻剂；深埋接地体，岩石以下5m；污水引入；深井埋地20m。
2.户外接地母线敷设。
（1）户外接地母线大部分采用埋地敷设。
（2）接地线的连接采用搭接焊，其搭接长度是：扁钢为宽度的2倍；圆钢为直径的6倍；圆钢与扁钢连接时，其长度为圆钢直径的6倍。
3.户内接地母线敷设
户内接地母线大多是明设，分支线与设备连接的部分大多数为埋设。

直流耐压试验。直流耐压试验电压较高，对发现绝缘某些局部缺陷具有特殊的作用，可与泄漏电流试验同时进行。直流耐压试验与交流耐压试验相比，具有试验设备轻便、对绝缘损伤小和易于发现设备的局部缺陷等优点。
交流耐压试验。能有效地发现较危险的集中性缺陷。它是鉴定电气设备绝缘强度最直接的方法，是保证设备绝缘水平、避免发生绝缘事故的重要手段。
