16、

如图1、图2为某市道路排水工程施工图。该路段排水为雨污合流管，排水管位于道路中心线南、北两侧各15．0m处，其管道采用φ800钢筋混凝土企口管(Ⅱ、Ⅲ级管)，管段长2m，管道接口采用钢丝网水泥砂浆抹带接口，管道铺设采用人机配合；钢筋混凝土管基础采用120℃15商品混凝土基础，模板采用组合钢模板；检查井规格为井内径2000mm。
管沟土方为三类土(管沟挖土由原地面标高向下挖)，采用放坡方式，人工配合机械挖土，人工挖土占总体积的比例8．7％，机械采用反铲挖掘机(斗容量1．0m3)在沟槽端头挖土作业(不装车)。机械回填土部分用夯实机夯实。(管道接口作业坑和沿线各种井室所需增加开挖的土方量按沟槽全部土方量的3％，每座检查井回填土扣除体积按4．5m3考虑)
根据以上信息，回答16-19问题！
请按工料单价法计算：
1．桩号0+120～0+265段北侧排水管道的挖土方、回填土方(不考虑支管及收水井)的总工程量，并分别计算其中人工挖土方、机械挖土方、人工回填土方和机械回填土方的工程量。
2．桩号0+120～0+265段北侧120o钢筋混凝土管基础工程量及钢筋混凝土管道铺设的工程量。

17、 根据上题条件，请按清单计价法计算下列项目的工程量，编制其分部分项工程量清单，并填在“分部分项工程量清单与计价表”内：
1．桩号0+120～0+265段北侧排水管道的挖土方的工程量及钢筋混凝土管道铺设的工程量。
2．编制桩号0+120～0+265段北侧排水管道挖土方及钢筋混凝土管道铺设的分部分项工程量清单并填入表中。


18、 某市市政集中供热工程于2013年9月21日开工，招标文件中给出的部分“分部分项工程量清单与计价表”见表1。请计算此项目的限价中该分部分项工程量清单相应的综合单价，完成“分部分项工程量清单与计价表”及“分部分项工程量清单综合单价分析表”(本题未计价材料不计价、人员费和机械费不调整)。

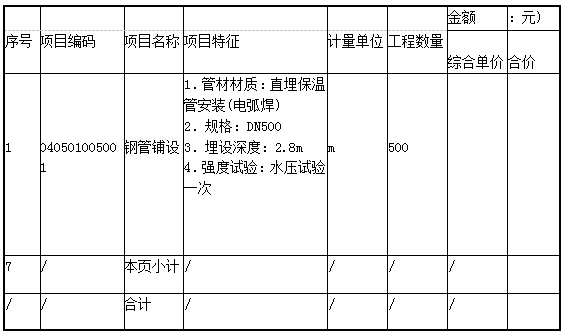

表1分部分项工程量清单与计价表
工程名称：某市集中供热工程第1页共1页



19、某市给水管道工程，管沟土方为三类土，平均挖深1．8m，一侧弃土，使用斗容量1．0m3反铲挖掘机挖土，不装车，施工组织设计确定人工辅助挖土按8．7％计算，请根据以下给定的部分工程量按工料单价法计算工程造价(12定额中的未计价材料不计价、不考虑大型机械进
出场费及机械费调增)。
1．给水管道采用DN1000球墨铸铁给水管，接口方式采用胶圈柔性接口，施工时进行管道试压和消毒冲洗，工程量：800m；
2．球墨铸铁单承单盘三通DN1000×300，工程量：40个；
3．总挖土方工程量3500m3；
4．其他措施项目只计取：检验试验配合费；
5．不考虑价款和综合用工的调整。
计算：
计算该工程球墨铸铁管挖土方的直接费及其工程造价。
