三、案例分析题（共5题，（一）、（二）、（三）题各20分，（四）、（五）题各30分）
（一）
背景资料
某综合楼工程，地下三层，地上二十层，总建筑面积68000m2，地基基础设计等级为甲级，灌注桩筏板基础，现浇钢筋混凝土框架剪力墙结构。建设单位与施工单位按照《建设工程施工合同（示范文本）》签订了施工合同，约定竣工时需向建设单位移交变形测量报告，部分主要材料由建设单位采购提供。施工单位委托第三方测量单位进行施工阶段的建筑变形测量。
四、基础桩设计桩径φ800mm、长度35m~42m，混凝土强度等级C30，共计900根，施工单位编制的桩基施工方案中列明。采用泥浆护壁成孔、导管法水下灌注C30混凝土；灌注时桩顶混凝土面超过设计标高500mm；每根桩留置1组混凝土试件；成桩后按总桩数的20%对桩身质量进行检验。监理工程师审查时认为方案时认为方案存在错误，要求施工单位改正后重新上报。
地下结构施工过程中，测量单位按变形测量方案实施监测时，发现基坑周边地表出现明显裂缝，立即将此异常情况报告给施工单位。施工单位立即要求测量单位及时采取相应的检测措施，并根据观测数据制订后续防控对策。
装修施工单位将地上标准层（F6~F20）划分为三个施工段组织流水施工，各施工段上均包含三个施工工序，其流水节拍如下表所示：

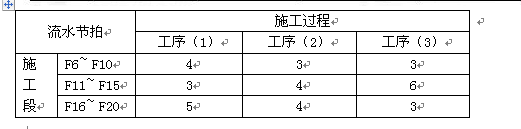

标准层装修施工流水节拍参数一览表（时间单位：周）
建设单位采购的材料进场复检结果不合格，监理工程师要求退场；因停工待料导致窝工。施工单位提出8万元费用索赔。材料重新进场施工完毕后，监理验收通过；由于该部位的特殊性，建设单位要求进行剥离检验，检验结果符合要求；剥离检验及恢复共发生费用4万元，施工单位提出4万元费用索赔。上述索赔均在要求时限内提出。数据经监理工程师核实无误。
问题：
1指出桩基施工方案中的错误之处，并分别写出相应的正确做法。
2变形测量发现异常情况后，第三方测量单位应及时采取哪些措施？针对变形测量，除基坑周边地表出现明显裂缝外，还有那些异常情况也应立即报告委托方？

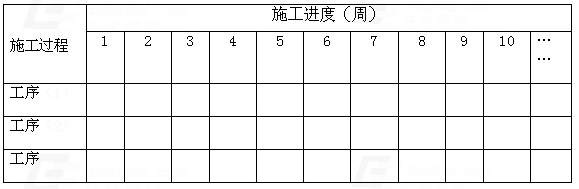

3 参照下图图示，在答题卡上相应位置绘制标准层装修的流水施工横道图。
4 分别判断施工单位提出的两项索赔费用是否成立？说明理由。
参考答案
1（估计4分）
（1）不妥之处一：灌注时桩顶混凝土面超过设计标高500mm。（估计1分）
正确做法：水下灌注时桩顶混凝土面标高至少耍比设计标高超灌0.8~1.0m。（估计1分）
（2）不妥之处二：成桩后按总桩数的20%对桩身质量进行检验。（估计1分）
正确做法：对设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量不应少于总数的30%。（估计1分）

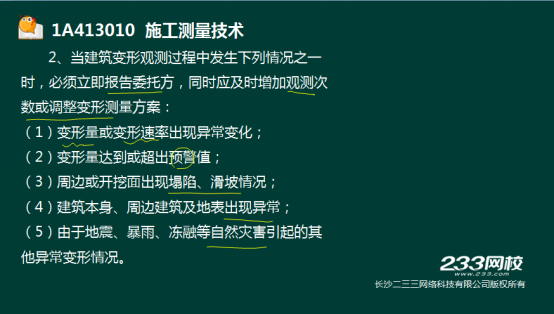

2 (1)（估计2分）第三方测量单位必须立即报告委托方（或施工单位）（估计1分），
同时应及时增加观测次数或调整变形测量方案（估计1分）。
(2)（估计4分，每项1分，至少4项）
1)变形量出现异常变化；
2）变形速率出现异常变化
3)变形量达到或超出预警值；
4)周边出现塌陷滑坡情况；5)开挖面出现塌陷滑坡情况；
6)建筑本身周边建筑及地表出现异常；
7)自于地震、暴雨、冻融等自然灾害引起的其他异常变形情况。
3 （估计6分：图对6分；计算工期正确，图没有画对估计2分）
1）累加数列求和
2）错位相减取大值
3）计算工期T=5+4+12=21周

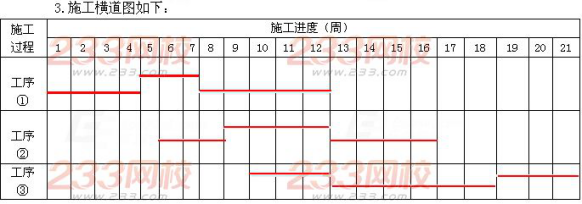

4）绘制横道图
4（估计4分）
（1）因停工待料造成的导致的窝工，施工单位提出8万元费用索赔成立。（估计1分）
理由：材料由建设单位采购，由建设单位负责，停工待料导致的窝工应由建设单位承担。（估计1分）
（2）剥离检验及恢复费用索赔成立。（估计1分）
理由：建设单位提出剥离检验，施工单位无条件接受，检测结果符合要求，检测费用应由发建设单位承担。（估计1分）
