三、案例题
【案例一】

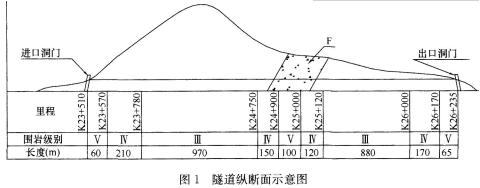

某施工单位承建一山岭隧道工程，该隧道为分离式双向四车道公路隧道，起讫桩号K23+510～K26+235，全长2725m。岩性为砂岩、页岩互层，节理发育，有一条F断层破碎带，地下水较丰富。隧道埋深18～570m，左、右洞间距30m，地质情况相同，围岩级别分布如图1所示。
该隧道设计支护结构为复合式衬砌，即：喷锚初期支护+二次混凝土衬砌，Ⅳ、V级围岩设钢支撑和仰拱。本工程合同工期为22个月，施工过程中发生如下事件：
事件1：施工单位决定按进、出口两个工区组织施工，左洞进、出口同时进洞施工，采用钻爆法开挖，模板台车衬砌。施工组织设计中，明确了开挖支护月进度指标为：Ⅲ级围岩135m／月，Ⅳ级围岩95m／月，V级围岩50m／月；施工准备2个月，左、右洞错开施工，右洞开工滞后左洞1个月，二衬滞后开挖支护1个月，沟槽及路面工期3个月，贯通里程桩号设定在K24+900。在设计无变更情况下，满足合同工期要求，安全优质完成该工程。
事件2：隧道开挖过程中，某些段落施工单位采用环形开挖留核心土法开挖，该方法包括以下工序：①上台阶环形开挖；②核心土开挖；③上部初期支护；④左侧下台阶开挖；⑤右侧下台阶开挖；⑥左侧下部初期支护；⑦右侧下部初期支护；⑧仰拱开挖、支护。部分工序位置如图2所示。
【问题】
1．根据背景资料，计算各级围岩总长及所占比例(以百分比表示，四舍五入，小数点后保留一位)。
2．分别写出适用于该隧道Ⅲ、Ⅳ级围岩的施工方法。
3．针对事件1，计算隧道施工工期(单位：月，小数点后保留一位)。
4．针对事件2，复制图2至答题卡上，在图中按环形开挖留核心土法补充开挖线，并在图中填写工序①和②的位置；并写出工序①～⑧的正确排序(以“②→③→⑥→……”格式作答)。
参考答案：
参考解析：
1．各级围岩总长度及所占比例：
(1)Ⅲ级围岩长度=970+880=1850m；
Ⅲ级围岩长度所占比例=1850／2725≈67．9％。
(2)Ⅳ级围岩长度=210+150+120+170=650m；
Ⅳ级围岩长度所占比例=650／2725≈23．9％。
(3)V级围岩长度=60+65=225m；
V级围岩长度所占比例=225／2725≈8．3％。
2．该隧道围岩的施工方法：
(1)Ⅲ级围岩适宜采用全断面法、台阶法。
(2)Ⅳ级围岩适宜采用台阶法。
3．隧道进口工作区域开挖支护所需工期：970／135+(210+150)／95+60／50=12．2个月。
隧道出口工作区域开挖支护所需工期：880／135+(120+170)／95+(65)／50=12．9个月。
由于进、出口同时进行施工，所以，以工期长者为开挖工期。
隧道施工工期：2+12．9+1+1+3=19．9个月。
4．隧道开挖横断面示意图如图8所示。
该隧道采用环形开挖预留核心土法，各工序正确排序为：①→③→②→④→⑥→⑤→⑦→⑧。
