考点一、电气装置安全技术★★
考点 | 要点 |
|---|---|

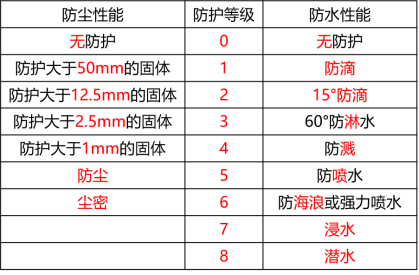

低压电气 | （1）电气设备外壳防护等级 |
高压电气 | （1）变、配电站安全要求 |
电气安全检测仪器 | （1）绝缘电阻测量仪-兆欧表 |
233网校注安《蓝宝典》限时免费兑换！原价60元/本的《蓝宝典》真正的0元领取！不需要您花费一分钱，包邮送货上门！
▼微信扫码，立即0元兑换《蓝宝典》▼
真题演练
【2024】变压器是一种利用电磁感应原理来升降电压并实现能量和信息传递的多端电气设备。关于电力变压器安全要求的说法，正确的是（ ）。
A. 油浸式变压器的绝缘材料工作温度应不超过100℃
B. 干式变压器所在环境的相对湿度应不超过90%
C. 变压器高压边电压偏差应不超过额定值的±10%
D. 油浸式变压器的池箱上层油温最高应不超过95℃
B选项错误，干式变压器所在环境的相对湿度不超过70%-85%；
C选项错误，变压器高压边电压偏差应不得超过额定值的±5%；
D选项正确，油浸式变压器的池箱上层油温最高应不超过95℃。
【2023】热继电器和熔断器通过自身动作或熔断达到保护电气设备安全的目的，关于热电器或熔断器的功能、原理及使用情形的说法，正确的是（）。
A. 热继电器仅能用于电气设备的短路保护
B. 热继电器的保护作用是基于电流的热效应
C. 熔断器是将易熔元件并联在电气线路上
D. 熔断器可用于有冲击电流线路的过载保护
B正确，热继电器的核心元件是热元件，利用电流的热效应实施保护作用。
C错误；熔断器是将易熔元件串联在线路上。
D错误；在有冲击电流出现的线路上，熔断器不可用作过载保护元件。
【2022】照明设备不正常运行可能导致火灾，也可能导致人身触电事故，下列针对电气照明的安全要求中，正确的是（）。
A. 对于容易触及而又无防触电措施的固定灯具应采用42V安全电压
B. 灯具金属导管和吊链应连接保护线，且保护线应与中性线连接
C. 配电箱内照明线路的开关应采用单极开关，且应装在相线上
D. 100w以上的白炽灯的引入线应选用耐热绝缘电线并考虑耐温范围
B选项，灯具不带电，金属件、金属吊管和吊链应连接保护线；保护线应与中性线分开。
C选项，配电箱内单相照明线路的开关必须采用双极开关；照明器具的单极开关必须装在相线上。
D选项，卤钨灯及单灯功率超过100W 的白炽灯，灯具引入线应选用105 ~ 250 ℃耐热绝缘电线。
【2022】为了保障低压供电系统出现异常或故障时的电气设备安全、人身安全和环境安全，采用低压保护电器是主要措施之一。下列低压电器中，属于低压保护电器的是（）。
A. 熔断器
B. 隔离开关
C. 转换开关
D. 接触器
【2022】电动机是企业生产时电力拖动的主要电气设备，电动机的安全运行非常重要。下列电动机安全运行条件中，正确的是（）。
A. 三相电动机相电压的不平衡不得超过10%
B. 三相电动机线电流的不平衡不得超过5%
C. 减压起动时，异步电动机短路保护熔体额定电流可取异步电动机额定电流的1．5倍
D. 全压起动时，异步电动机过载保护热元件电流定值可取异步电动机额定电流的2．5倍
【2024】低压控制电器主要用来接通、断开线路和控制电气设备。如图所示甲﹣低压断路器、乙﹣刀开关、丙﹣接触器、丁﹣凸轮控制器。其中具有分断负荷电流、灭弧、短路保护功能的是（ ）。
A. 乙﹣刀开关
B. 甲﹣低压断路器
C. 丙﹣接触器
D. 丁﹣凸轮控制器
【2023】高压断路器和高压负荷开关是断开变压器高压侧电源的重要电器，关于使用高压断路器和高压负荷开关的说法，错误的是（ ）。
A. 倒闸时先拉开隔离开关再拉开断路器
B. 高压断路器与高压隔离开关串联使用
C. 高压负荷开关必须串联有高压熔断器
D. 跌开式熔断器可用来操作空载变压器
【2023】为保证低压配电柜安全可靠运行，并便于操作、检查、试验和监测，安装配电柜时应符合安全要求，图示为某企业室外低压配电柜落地安装示意图，图中A为配电柜底面到湿地面的高度，H为操作手柄中心的高度，下列低压配电柜安装尺寸中，符合安全要求的是（）。
A. A=40mm，H=1.2m
B. A=80mm，H=1.6m
C. A=100mm，H=1.8m
D. A=60mm，H=1.4m
【2024】变电站是企业的动力枢纽，其配置的保护装置是生产经营活动正常运行的重要保障。下列变电站保护装置的安全要求中，正确的是（ ）。
A. 10kV接地系统应装有零序电流保护
B. 10kV变电站不得装设电流速断保护
C. 10kV干式变压器不得装设温控保护
D. 10kV接地系统应具有绝缘报警功能
B选项错误。电流速断保护是一种快速动作的保护装置，用于在短路电流达到一定值时迅速切断电源，以防止设备损坏和火灾。10kV变电站通常会装设电流速断保护来应对短路故障。
C选项错误。干式变压器由于没有油作为冷却介质，温度控制非常重要。温控保护装置可以监测变压器的温度，当温度过高时自动采取措施（如停机）以防止过热损坏。
D选项错误。绝缘报警功能通常是用于不接地系统中的，用来监测系统的绝缘状况。对于10kV接地系统，主要依靠零序电流保护来检测接地故障，而不是绝缘报警功能。
【2023】科学合理的照明是改善劳动环境、保障安全生产的必要条件之一，下列电器照明的安全要求中，正确的是（）。
A. 库房内应装设100w以下的白炽灯灯具
B. 有腐蚀性气体的环境应选用防爆型灯具
C. 照明配线应采用额定电压220v的绝缘导线
D. 应急照明的电源必须有单独的供电线路
B选项不符合要求，有腐蚀性气体的环境应选用防水型灯具；
C选项不符合要求, 照明配线应采用额定电压500v的绝缘导线。
【2024】电力线路接头接触不良或松脱，会增大接触电阻，使接头过热而导致绝缘强度降低，还可能产生火花，严重的会酿成火灾和触电事故。因此，导线连接必须牢固可靠。下列对同材质同截面导线接头的安全要求中，正确的是（ ）。
A. 绝缘强度不得低于导线绝缘强度的80%
B. 接头部位电阻不得大于导线电阻的80%
C. 力学强度不得低于导线力学强度的80%
D. 10kV以上的接头应采用环氧树脂浇注
B选项错误。接头部位电阻不得大于原导线电阻的 1.2 倍；
C选项正确。导线连接处的力学强度不得低于原导线力学强度的80%；
D选项错误。10KV及以下的中间接头多采用环氧树脂浇筑。
【2023】绝缘电阻是电气设备最基本的性能指标，在电气设备安装和使用过程中绝缘电阻。兆欧表是测量绝缘电阻的常用仪表。下列使用兆欧表的说法，正确的是（）。
A. 测量新设、大修后的电气设备应使用低于其电压的兆欧表
B. 用于测量电气设备绝缘电阻的连接线应采用双股
C. 测量具有较大电容设备的绝缘电阻应在断电后立即运行
D. 500V以上的线路应使用1000V的兆欧表
B错误；测量连接导线不得采用双股绝缘线，而应采用绝缘良好单股线分开连接，以免双股线绝缘不良带来测量误差。
C错误；对于断开电源后的被测对象，应当在验电之后将被测点位之间或对地短接进行充分放电。
【2022】低压配电箱(柜)是低压成套电器。为保证低压配电箱(柜)安全可靠运行，并便于操作、搬运、检修、试验和监测，布置配电箱(柜)时应采取必要的安全措施。下列不同场所配电箱(柜)的配置中，正确的有( )。
A. 办公室配置开启式配电箱
B. 热处理车问配置封闭式配电柜
C. 有导电性粉尘的车间配置密闭式配电柜
D. 锅炉房配置开启式配电箱
E. 铸造车间配置封闭式配电柜
B正确、D错误、E正确，触电危险性大或作业环境较差的场所，如铸造车间、锻造车间、热处理车间、锅炉房、木工房等，应安装封闭式箱柜。
C正确，有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型箱柜。
【2024】变电站是企业的动力枢纽，一旦发生事故，不仅使整个生产活动不能正常进行，还可能导致火灾和人身伤亡。因此，变电站的选址必须综合考虑安全性和经济性。关于变电站选址要求的说法，正确的有（ ）。
A. 从生产角度考虑，变电站不应妨碍厂内运输
B. 从供电角度考虑，变电站应远离负荷中心
C. 从安全角度考虑，变电站宜设在企业的下风侧
D. 从安全角度考虑，变电站应避开易燃易爆场所
E. 从经济角度考虑，变电站应设在人员密集场所
C选项错误。从安全角度考虑，变电站宜设在企业的上风侧 ，并不得设在容易沉积粉尘和纤维的场所；
E选项错误。从安全角度考虑，变电站不应设在人员密集场所。
