布局安全设计技术

布局安全设计技术相关课程

本视频可免费试听30秒，看完整版请购买课程

布局安全设计技术考点解析

所属考试：注册安全工程师

授课老师：邵洪芳

所属科目：化工安全

考点标签：了解

所属章节：第五章化工建设项目安全技术/第一节化工建设项目安全设计技术/布局安全设计技术

所属版本：

布局安全设计技术介绍

（一）化工厂选址安全

（二）化工厂布局安全

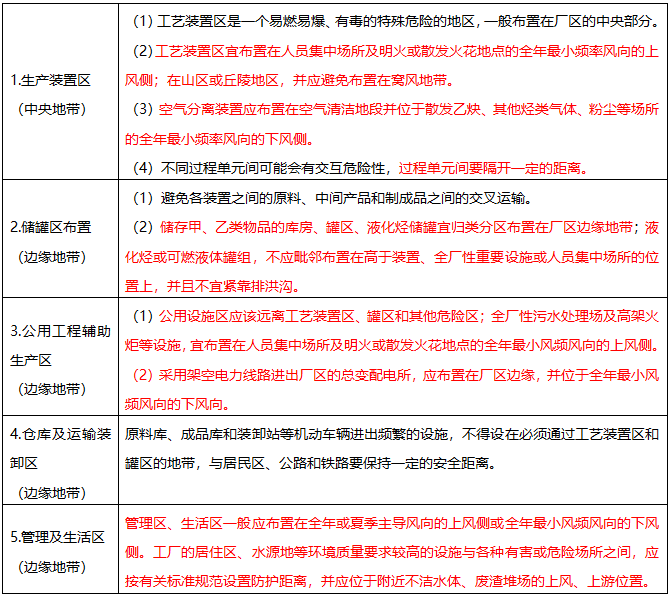

厂区功能分区

为防止可燃有毒气体的弥漫并迅速排放，厂区的长轴与主导风向最好垂直或不小于45°夹角，可利用穿堂风，加速气流扩散。

（三）车间设备布局安全

1.化工装置安全布置的一般要求

（1）远离管理区、生活区、实（化）验室、仪表修理间，尽可能以敞开式、半敞开式布置。

（2）有毒有害物质的有关设施应布置在地势平坦、自然通风良好地段，不得布置在窝风低洼地段。

（3）剧毒物品的有关设施应布置在远离人员集中场所的单独地段内，宜以围墙与其他设施隔开。

（4）腐蚀性物质的有关设施应按地下水位和流向，布置在其他建筑物、构筑物和设备的下游。

（5）明火设备应集中布置在装置的边缘，应远离可燃气体和易燃易爆物质的生产设备及储槽。

（6）噪声源应远离厂内外要求安静的区域，宜相对集中、低位布置；高噪声厂房与低噪声厂房应分开布置，其周围宜布置对噪声非敏感设施和较高大、朝向有利于隔声的建（构）筑物作为缓冲带。

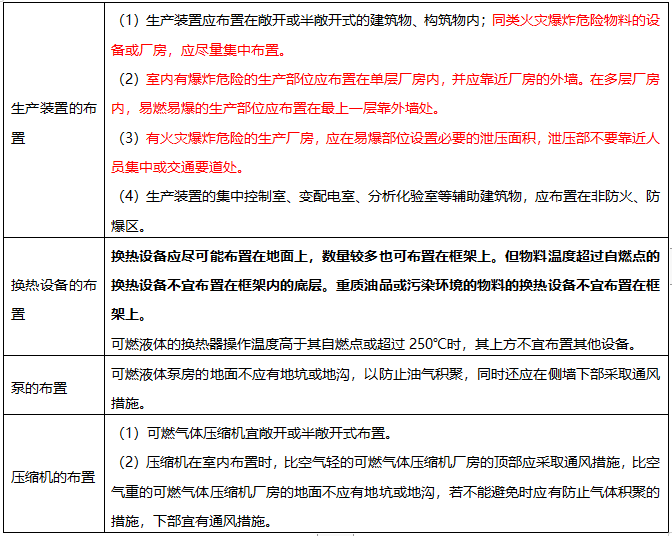

2.化工装置的安全布置

（四）管系及管廊布置安全

1.管系布置安全

　　管道及管系的安全设计是整个装置安全的核心问题。

（1）全厂性工艺及热力管道宜地上敷设；沿地面或低支架敷设的管道不应环绕工艺装置或罐组布置，并不应妨碍消防车的通行。

（2）在跨越铁路或道路的可燃气体、液化烃和可燃液体的管道上，不应设置阀门及易发生泄漏的管道附件。

（3）可燃气体、液化烃和可燃液体的管道穿越铁路线或道路时应敷设在管涵或套管内。

（4）永久性的地上、地下管道不得穿越或跨越与其无关的工艺装置、系统单元或储罐组；在跨越罐区泵房的可燃气体、液化烃和可燃液体的管道上，不应设置阀门及易发生泄漏的管道附件。

（5）距散发比空气重的可燃气体设备30m以内的管沟应采取防止可燃气体窜入和积聚的措施。

（6）各种工艺管道及含可燃液体的污水管道不应沿道路敷设在路面下或路肩上下。

（7）可燃气体、液化烃和可燃液体的金属管道除需要采用法兰连接外，均应采用焊接连接。

专题更新时间：2025/11/18 09:37:35

布局安全设计技术考点试题

单选题 1.工业生产过程中，控制点火源对防止火灾和爆炸事故的发生具有极其重要的意义。假定以可能泄漏易燃气体或蒸汽的工艺装置区或储罐区为中心区，下列各区域的布置符合点火源措施要求的是（　　）。

A . 飞溅火花装置，应远离中心区并布置在其主导风向的侧风向

B . 飞溅火花装置，应远离中心区并布置在其主导风向的上风向

C . 明火加热设备，应远离中心区并布置在其主导风向的下风向

D . 明火加热设备和飞溅火花装置，应布置在同一区域便于管理

查看答案去答题练习

正确答案: A

答案解析: 明火加热设备的布置，应远离可能泄漏易燃气体或蒸气的工艺设备和储罐区，并应布置在其上风向或侧风向。对于有飞溅火花的加热装置，应布置在上述设备的侧风向。

简答/论述/问答 2.2018年7月，某石油化工企业A公司启动了一项50×10⁴t/a丙烯装置扩建项目。在项目可行性研究阶段，A公司委托当地的B安全技术研究所对其建设项目进行了安全评价，委托具有石油化工甲级设计资质的C设计进行初步设计并组织开了HAZOP安全风险分析。
项目经过招标，分别确定了施工单位，工程监理单位，A公司组建了项目安全监督管理机构和工程建设管理部门，向当地项目建设主管部门申请了项目建设及开工许可手续，施工单位结合工程特点编制了工程HSE策划书，施工单位向当地特种设备主管部门办理了施工作业特种设备使用登记备案手续，按照合同计划开展项目建设。
企业周边有一个150人的员工倒班宿舍楼、一个120 人的园区管委会办公楼。一个3000㎡的综合超市、一个电信邮政储蓄网点和一个加油加气站。
在项目施工初期由A公司组织，施工单位、监理单位参加的一次综合性安全检查中，发现现场分别设置了禁止烟火、当心触电、必须戴安全帽等禁止标识、警告标示、指令标识等三类安全标识，在项目施工后期由A公司组织，施工单位、监理单位参加的一次专项安全检查中发现现场的可燃/有毒气体探测器安装高度距地坪（或楼地板）有0.2m、0.3m、0.4m三种情况。
为保证安全生产、A公司安全生产部门组织编制了安全生产管理制度、安全操作规程等一系列制度、规程。
试生产结束后，A公司委托当地的B安全技术研究所，组织专家对该建设项目安全设施进行“三同时”安全验收评价并开始正式生产。
根据以上场景，回答下列问题（共22分）：
1.企业周边建设的一般防护目标中，哪些属于一类防护目标？哪些属于二类防护目标？哪些属于三类防护目标？
2.项目施工初期的现场检查中，安全标志类别设置存在哪些欠缺，举例说明（至少三个）。
3.施工现场设置的可燃/有毒气体探测器的安装高度是否合适，请解释原因。
4.简述安全操作规程的主要内容。

查看答案去答题练习

正确答案:

答案解析: 1.
（1）一类防护目标：150人的员工倒班宿舍楼；120人的园区管委会办公楼
（2）二类防护目标：3000m²的综合超市；电信邮政储蓄网点
（3）三类防护目标：加油加气站

2.作业面分别设置禁止标识、警告标示、指令标识，但是缺少提示标志，例如应急电话、紧急出口、应急避难场所、避险处、可动火区等。

3.安装高度距地坪（或楼地板）0.2m不正确，因为检测比空气重的可燃气体/有毒气体时，探测器的安装高度宜距地坪（或楼地板）0.3m～0.6cm；过低易受雨水淋溅而造成损害，过高不利于检测

4.操作前：（1）操作前的准备，包括要检查、调整的项目，需准备的工具；（2）穿戴防护用品的要求。
作业中：（3）操作的先后顺序、方式；（4）操作过程中机器设备的状态，如开关位置等；（5）操作过程中的测试和调整；（6）操作人员所在位置和操作规范；（7）需禁止的行为。
异常后：（8）异常情况如何处理；（9）其他要求。

单选题 3.火炬是石油化工领域用于处理可燃性气体的安全排放装置，参照《石油化工企业设计防火标准》下列关于火炬系统的各项说法中，满足要求的是（　　）。

A . 全厂性的高架火炬宜位于生产区全年最小频率风向的下风侧

B . 泄放可能携带液滴的可燃气体泄放管应接至火炬系统

C . 可燃气体放空管道在接入火炬前，应设置分液和阻火等设备

D . 应设长明灯和可靠点火系统，火炬筒40m范围内禁止可燃气体放空

查看答案去答题练习

正确答案: C

答案解析: 全厂性的高架火炬宜位于生产区全年最小频率风向的上风侧；泄放可能携带液滴的可燃气体应经分液罐后接至火炬系统；可燃气体放空管道在接入火炬前，应设置分液和阻火等设备；应设长明灯和可靠点火系统，火炬筒30m范围内禁止可燃气体放空。

简答/论述/问答 4.案例背景—情景描述
某市化工园区2014年建成投用。共有正常生产的化工企业40家；26家精细化工生产企业、10 家危险化学品仓储企业。4家危险化学品运输企业，其中8家企业构成危险化学品重大危险源。园区内重点监管的危险化学品有硝酸铵、丙烯、氨、环氧乙烷、氢气、甲醇等，重点监管的危险化工工艺有聚合工艺。加氢工艺、硝化工艺、氟化工艺等，剧毒化学品有氰化氢、氟化氢等。
园区周边建有一个150人的员工倒班宿舍楼、一个120人的园区管委会办公楼。一个3000㎡的综合超市、一个电信邮政储蓄网点和一个加油加气站。
2019年初，该市启动化工企业“入园”整治行动。周边3家精细化工企业计划年底前搬迁进入园区，其中A公司是以氯气、苯酚等化工原料生产农药的精细化工企业，B公司是以甲苯为原料的硝化工艺精细化工生产企业。C公司是以氯气为原料的氯化工艺为基础的精细化工企业。入园前3家企业分别向园区管委会提交了企业基本现状，同时A公司还提交了反应安全风险评估报告，B和C公司均提交了安全设计诊断报告。
同年，园区管委会以整治行动为契机，委托某咨询公司对园区进行全面的安全风险评估，发现如下问题：部分企业设备、管道的平面布置防火间距不符合要求；控制室加热炉净距不足10m；园区道路上的管廊净高为4m；穿过道路的埋地管道埋深为300mm；可燃气体的凝结液直接排入生产污水管道；1家企业的甲醇原料预处理车间内设有非抗爆外操室；2家涉及重大危险源的企业没有完成“双重预防机制”的建立。
依据上述案例背景，回答下列问题：
1.请根据A、B、C3家企业提供的入园申请材料，判断哪家企业不符合入园条件，并说明理由。
2.园区周边建设的一般防护目标中，哪些属于一类防护目标？哪些属于二类防护目标？哪些属于三类防护目标？
3.针对园区安全风险评估提出的不符合项给出整改意见。
4.请根据该园区企业生产原料及产品的特点，说明确定外部防护距离的流程与方法。
5.上述场景中“双重预防机制” 说明企业安全风险隐患排查内容。

查看答案去答题练习

正确答案:

答案解析: 1.（1）A公司不符合入园条件，A公司未通过安全设计诊断，属于高安全风险。
（2）B、C公司不符合入园条件，B、C公司未开展反应安全风险评估，属于重大事故隐患。
2.（1）一级防护目标：150人的员工倒班宿舍楼；120人的园区管委会办公楼
（2）二级防护目标：3000㎡的综合超市；电信邮政储蓄网点
（3）三级防护目标：加油加气站
3.（1）将企业设备、管道重新进行平面布置，使其具有足够的防火间距；
（2）将控制室与加热炉之间的净距增加至10m以上，使其满足防火要求；
（3）次要道路上的管廊净空不应小于4.5m，主要道路管廊高度不应小于6.0m。增加管廊的净高，使其符合要求；
（4）穿过道路的埋地管道埋深应增加至750mm。
（5）可燃气体的凝结液不得直接排放至生产污水管道。
（6）甲类厂房内严禁设置控制室。
（7）涉及重大危险源的企业应完成“双重预防机制”的建立。
4.（1）判断生产装置和储存设施是否涉及爆炸物，该园区涉及爆炸物的，应采用事故后果法确定外部防护距离。
（2）不涉及爆炸物的装置或设施，该园区涉及有毒气体或易燃气体的，如设计最大量与其临界量比值之和大于或等于1的，应采用定量风险评价法确定外部防护距离。
（3）该园区涉及有毒气体或易燃气体的，如设计最大量与其临界量比值之和小于1的，执行相关标准规范有关距离的要求。
5.（1）安全领导能力；（2）安全生产责任制；（3）岗位安全教育和操作技能培训；（4）安全生产信息管理；（5）安全风险管理；（6）设计管理；（7）试生产管理；（8）装置运行安全管理；（9）设备设施完好性；（10）作业许可管理；（11）承包商管理；（12）变更管理；（13）应急管理；（14）安全事故事件管理。

单选题 5.下列关于化工厂总平面布置和平面布局的说法中，正确的是( )。

A . 为防止可燃有毒气体的弥漫并迅速排放，厂区的短轴与主导风向最好垂直或不小于30°夹角，可利用穿堂风，加速气流扩散

B . 产生高噪声的工厂应远离噪声敏感区(居民、文教、医疗区等)，并位于城镇居民集中区的夏季最小风频风向的上风侧

C . 全厂性污水处理厂及高架火炬等设施，宜设置在人员集中场所及明火或散发火花地点的全年最小风频风向的下风侧

D . 储存甲、乙类物品的库房、罐区、液化烃储罐宜尽量缩短输送距离，减少泄漏，布置在厂区生产装置或中心工艺附近

查看答案去答题练习

正确答案: B

答案解析: A选项错误，为防止可燃有毒气体的弥漫并迅速排放，厂区的长轴与主导风向最好垂直或不小于45°夹角，可利用穿堂风，加速气流扩散。
C选项错误，全厂性污水处理场及高架火炬等设施，宜布置在人员集中场所及明火或散发火花地点的全年最小风频风向的上风侧。
D选项错误，储存甲、乙类物品的库房、罐区、液化烃储罐宜归类分区布置在厂区边缘地带。
