二级漏电保护系统

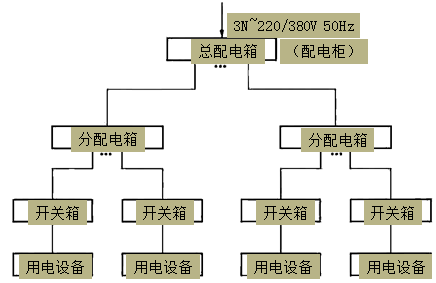

三级配电是指施工现场从电源进线开始到用电设备之间，经过三级配电装置配送电力。按照规范的要求，即由总配电箱(一级箱)或配电室的配电柜开始，依次经由分配电箱(二级箱)、开关箱(三级箱)到用电设备，这种分三个层次逐级配送电力的系统就是三级配电系统。

在实施三级配电系统时，应遵循分级分路、动照分设、压缩配电间距的原则：

(1)从一级总配电箱(配电柜)向二级分配电箱配电可以分路。即：总配电箱(配电柜)可以分若干分路向若干分配电箱配电;每一分路也可分支支接若干分配电箱。

(2)从二级分配电箱向三级开关箱配电，一个分配电箱可以分若干分路向若干开关箱配电，每一分路也可以支接或链接若干开关箱，但链接线路的总长度不得超过30m。

(3)从三级开关箱向用电设备配电不得分路，实行“一机一闸”制，每一台用电设备必须有其独立专用的开关箱，每一开关箱只能连接控制一台与其相关的用电设备，每一照明开关箱的容量不超过30A负荷的照明器。

(4)总配电箱、分配电箱内动力与照明合置共箱配电，动力与照明必须分路配电，分配电箱的分路应动、照分设，设置动力开关箱和照明开关箱。

(5)分配电箱与开关箱之间，开关箱与用电设备之间的压缩配电间距有如下要求(考点三★★★辨析)：

①分配电箱应设在用电设备或负荷相对集中的场所。

②分配电箱与开关箱的距离一般不得超过30m。

③开关箱与其供电的固定式用电设备的水平距离不应超过3m。

TN-S 系统为电源中性点直接接地时，电气设备外露可导电部分通过零线接地的接零保护系统。N 为工作零线，PE为专用保护接地线，即设备外壳连接到 PE 上。
TN-S 方式供电系统是把工作零线 N 和专用保护线 PE 严格分开的供电系统。系统正常运行时，专用保护线上没有电流，只是工作零线上有不平街电流。PE 线对地没有电压，所以电气设备金属外壳接露保护是接在专用的保护线 PE上安全可靠。

临时用电的原则(三级配电系统)

1.电源进线到用电设备，经过三级配电装置配送电力。由总配电箱(一级箱)，依次经由分配电箱(二级箱)、开关箱(三级箱)到用电设备。

2.在实施三级配电系统应遵循分级分路、动照分设、压缩配电间距的原则：

(1)从一级总配电箱(配电柜)向二级分配电箱配电可以分路。

(2)从二级分配电箱向三级开关箱配电，一个分配电箱可以分若干分路向若干开关箱配电，每一分路也可以支接或链接若干开关箱。但链接线路的总长度≤30m。

(3)从三级开关箱向用电设备配电不得分路，实行“一机一闸”制，每一台用电设备必须有其独立专用的开关箱，每一开关箱只能连接控制一台与其相关的用电设备，每一照明开关箱的容量≤30A负荷的照明器。

(4)总配电箱、分配电箱内动力与照明合置共箱配电时，动力与照明必须分路配电;分配电箱的分路应动力与照明分路配电，开关箱应分箱设置，设置独立的动力开关箱和照明开关箱。

(5)压缩配电间距要求如下：

① 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域。

② 分配电箱与开关箱的距离≤30m。

③ 开关箱与其供电的固定式用电设备的水平距离≤3m。
