（一）电气设备外壳防护等级
第一位数字：防固体异物进入或人体接触的等级

第二位数字：防水进入的等级

（二）电动机
1. 电动机的危险因素
（1）电动机漏电。
（2）电动机接线错误，导致外壳带电；电动机未连接保护线，导致外壳带故障电压。
（3）直流电动机和绕线型异步电动机滑环处的火花，各种绝缘击穿时产生的电火花，各种异常状态下产生的危险温度构成点火源。
（4）电动机故障停车，影响系统正常运行，排放有毒气体、可燃气体、烟尘的风机电动机故障停车将带来严重的次生灾难。
（5）电动机突然启动或转速失控，可能造成严重的机械伤害。
2. 电动机的运行条件
（1）选型正确。
（2）参数符合要求（电压、电流、温升）。
（3）绝缘良好。
（4）保护完善。熔断器额定动作电流为电动机的1.5倍或2.5倍；热继电器电流不应大于电动机的；1~1.5倍；失压保护；缺相保护。
（5）主体完整、附件齐全，保持清洁。
（6）定期维修，有维修记录。
（三）手持电动工具和移动式电气设备

1. 电气设备触电防护分类

2. 手持电动工具和移动式电气设备的危险性
（1）手握设备，触电时难以摆脱。
（2）移动性很大，电源线容易受损，且连接处易脱落使金属壳带电。
（3）无固定工位，运行振动大，条件恶劣，机身容易损坏而使金属壳带电。
3. 手持电动工具和移动式电气设备的安全使用
（1）Ⅱ类、Ⅲ类设备没有接地或接零要求。Ⅰ类设备必须采取保护接地或接零措施。
（2）在爆炸和火灾危险环境中，除中性线外，应另设保护零线。（TN系统）
（3）单相设备的相线和中性线上都应该装有熔断器，并装有双极开关。
（4）移动式电气设备的保护线不应单独敷设，即采用带有保护芯线的橡皮套软线作为电源线。
（5）移动式电气设备的电源插座和插销应有专用的保护线插孔和插头。保证保护插头先插入、后拔出。
（6）在接地配电网中，可以装设一台隔离变压器，并由该隔离变压器给设备供电。
（7）一般场所，手持电动工具应采用Ⅱ类设备。在潮湿或金属构架上等导电性能良好的作业场所，必须使用Ⅱ类或Ⅲ类设备。在锅炉内、金属容器内、管道内等狭窄的特别危险场所，应使用Ⅲ类设备；如果使用Ⅱ类设备，则必须装设额定电流不大于15mA、动作时间不大于0.1s的漏电保护装置；Ⅲ类设备的安全隔离变压器、Ⅱ类设备的漏电保护装置以及Ⅱ、 Ⅲ类设备的控制箱和电源连接器件等必须放在外部。

（一）变、配电站安全要求
1. 变、配电站位置
变、配电站应避开易燃易爆场所；应设在企业的上风侧，并不得设在容易沉积粉尘和纤维的场所；不应设在人员密集的场所。
2. 建筑结构
高压配电室和高压电容器室耐火等级不应低于二级；
低压配电室耐火等级不应低于三级。
变、配电站各间隔的门应向外开启；门的两面都有配电装置时，门应能向两个方向开启。
变、配电站门应为非燃烧或难燃烧材料制作的实体门。长度超过7m的高压配电室和长度超过10m的低压配电室至少应有两个门。
长度大于8m的配电装置室应设两个出口，并宜在配电室的两端布置。若两个出口之间的距离超过60m，还应增加出口。
蓄电池室应隔离安装。墙上、天花板上以及地板上的孔洞应予封堵。
3. 间距、屏护和隔离
高压装置应有完善的屏护、遮栏。
4. 通风
蓄电池室有可燃气体产生，变压器室、电容器室等有较多热量排放，必须有良好的自然通风，必要时采取强迫通风。进风口宜在下方，出风口宜在上方。但装有六氟化硫装置的房间，排风系统的出风口应在下方。
5. 联锁装置
为避免注意力不集中造成事故，应当采用必要的联锁装置，还可以安装指示灯等信号装置。
6. 防护
变压器室、配电装置室、电容器室等应有防止雨、雪和小动物从采光窗、通风窗、门、电缆沟等进入屋内的措施。通向站外的孔洞、沟道应予封堵。
7. 电气设备正常运行
观察指标、触点、绝缘是否正常，门窗、围栏是否完好，声音、气味是否异常。
8. 保护
10kV变、配电站应装有电流速断保护、过电流保护、熔断器保护和防雷保护。10kV 接地系统应装有零序电流保护。油浸式变压器应装有气体保护，干式变压器应装有温控保护等。
9. 安全用具和消防器材
变、配电站应备有各种绝缘工具、绝缘设施，各种安全配件、标示牌等各种安全用具。变配电站应配备可用于带电灭火的灭火器材。
10. 技术资料
系统图、布线图、说明书、记录等均应存档。
11. 规章制度
工作票制度、操作票制度、工作许可制度、检维修制度、事故处理制度、岗位职责等。

（二）变压器
1. 变压器类型和特点
油浸式变压器不但火灾危险性较大，而且还有爆炸危险。
干式变压器没有油箱和变压器油，在很大程度上排除了火灾、爆炸隐患。
2. 变压器运行
油浸式电力变压器的绝缘材料最高工作温度不得超过105℃；油箱上层油温最高不得超过95℃，但为了减缓变压器油变质，上层油温最高一般不应超过85℃。干式变压器所在环境的相对湿度不超过70%～85%。

（三）高压开关
（1）高压断路器必须与高压隔离开关或隔离插头串联使用，由断路器接通和分断电流，由隔离开关或隔离插头隔断电源。
（2）高压负荷开关必须串联有高压熔断器。由熔断器切断短路电流。负荷开关只用来操作负荷电流。
（3）正常情况下，跌开式熔断器只用来操作空载线路或空载变压器。
（4）隔离开关不具备操作负荷电流的能力。切断电路时必须先拉开断路器，后拉开隔离开关；接通电路时必须先合上隔离开关，后合上断路器。若断路器两侧都有隔离开关，分断电路时拉开断路器后，应先拉开负荷侧隔离开关，后拉开电源侧隔离开关；接通电路时顺序相反。
（5）跌开式熔断器正确的操作顺序是拉闸时先拉开中相，再拉开下风侧边相，最后拉开上风侧边相；合闸时（相反）先合上上风侧边相，再合上下风侧边相，最后合上中相。
（6）高压开关喷出电弧方向不得有可燃物。

（一）电力线路类型和特点
1. 架空线路
架空线路主要由导线、杆塔、横担、绝缘子、金具、基础及拉线组成。
架空线路的导线多采用钢芯铝绞线、硬铜绞线、硬铝绞线和铝合金绞线。
腐蚀性强烈环境应采用铜导线。厂区、居民区内的低压架空线路应采用绝缘导线。单股铝线或单股铝合金线不得架空敷设。
2. 电缆线路
电缆线路主要由电力电缆、终端接头、中间接头及支撑件组成。电力电缆主要由导电芯线、绝缘层和保护层组成。芯线分铜芯和铝芯两种。绝缘层分塑料绝缘、橡皮绝缘、浸渍纸绝缘等几种。
3. 室内配线
常见的室内配线有金属管配线、硬塑料管配线、金属槽配线、塑料槽配线、护套线直敷配线、瓷绝缘配线等多种类型。

（二）电力线路安全条件
（1）运行中低压电力线路的绝缘电阻一般不得低于每伏工作电压1000Ω，新安装和大修后的低压电力线路一般不得低于 0.5MΩ。电力线路与建筑物、与树木、与地面、与水面、与其他线路以及与各种设施之间均应保持安全距离。
（2）接头过多的导线不宜使用。 导线连接必须紧密。原则上连接处的强度不得低于原导线强度的80%；连接处绝缘强度不得低于原导线的绝缘强度；接头电阻不得大于原导线的1.2倍。铜导线与铝导线之间应尽量采用铜－铝过渡接头
（3）电力线路的过电流保护包括短路保护和过载保护。

电气安全检测仪器教材中包含5大类，总结如下：

空气中介质的状态及其他环境参数会影响触电的危险性，应根据环境特征选用相应防护型式的用电设备。
电气设备外壳防护等级：
电机和低压电器的外壳防护包括两种防护。
第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；（防尘）
第二种防护是对水进入内部的防护。 （防水）

兆欧表有指针式兆欧表和数字式兆欧表。指针式兆欧表俗称摇表，主要由作为电源的手摇发电机和作为测量机构的磁电系比率计组成。
（1）被测设备必须停电。对于有较大电容的设备，停电后还必须充分放电。
（2）测量连接导线不得采用双股绝缘线，以免带来测量误差。
（3）使用指针式兆欧表摇把的转速应由慢至快，转速应稳定，不要时快时慢。一般在转速120 r/min左右时持续摇动1 min，待指针稳定后读数。记录完毕后应将转速由快至慢，逐渐停止下来。
（4）使用指针式兆欧表测量过程中，如果指针指向“0”位，表明被测绝缘已经失效。应立即停止转动摇把，防止烧坏兆欧表。
（5）对于有较大电容的线路和设备，测量终也应进行放电。

（1）接地电阻测量仪是用于测量接地电阻的仪器，有机械式测量仪和数字式测量仪。
（2）尽可能将被测接地与电力网分开。
（3）测量电极间的连线应避免与邻近的高压架空线路平行。
（4）雷雨天气不得测量防雷接地装置的接地电阻。
（5）使用机械式接地电阻测量仪测量时，摇把的转速应由慢至快，至120 r/min左右时调节电位器，边调边摇；至指针稳定指在中心刻线位置停止调节，再逐渐减速，停止摇动。然后将刻度盘指示值乘以倍率得到被测接地电阻值，并记录。

利用热辐射体在红外波段的辐射通量来测量温度的，属于非接触式测量。使用红外测温仪应注意的问题：①避免在强电磁环境、温度大幅度急剧变化的环境使用；②不应把测温仪存放在高温处；③将测温仪对准被测物后再按键测量；④为了保证测量的准确度，测量区域应小于被测目标的范围；⑤与带电体保持安全距离；⑥对于光亮的被测表面，宜在表面上覆盖黑色薄膜再进行测量。

1.电气设备触电防护分类

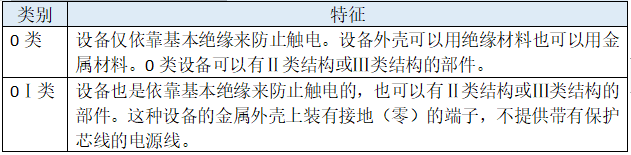

（1）0类。这种设备仅仅依靠基本绝缘来防止触电。
（2）0Ⅰ类。这种设备依靠基本绝缘来防止触电，金属外壳上装有接地（零）的端子，不提供带有保护芯线的电源线。
（3）Ⅰ类。这种设备除依靠基本绝缘外，设备内部有接地端子引出的专用的保护芯线的带有保护插头的电源线。
（4）Ⅱ类。这种设备具有双重绝缘和加强绝缘的结构。
（5）Ⅲ类。这种设备依靠安全特低电压供电以防止触电。

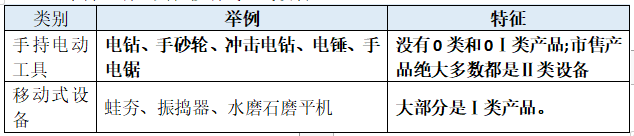

手持电动工具包括手电钻、手砂轮、冲击电钻、电锤、手电锯等工具。移动式设备包括蛙夯、振捣器、水磨石磨平机等电气设备。
2.手持电动工具和移动式电气设备的危险性
（1）依靠人的紧握之下运行的，人与工具之间的接触电阻小。
（2）移动性强，其电源线易受损。（抗拉伸软线）
（3）没有固定的工位，运行时振动大，而且可能在恶劣的条件下运行。
3.手持电动工具和移动式电气设备的安全使用
（1）Ⅱ类、Ⅲ类设备没有保护接地或保护接零的要求，Ⅰ类设备必须采取保护接地或保护接零措施。
（2）在有爆炸和火灾危险的环境中，除中性线外应另设保护零线。
（3）单相设备的相线和中性线上都应该装有熔断器，并装有双极开关。
（4）移动式电气设备的保护线不应单独敷设，而应当与电源线有同样的防护措施，即采用带有保护芯线的橡皮套软线作为电源线。
（5）移动式电气设备的电源插座和插销应有专用的保护线插孔和插头。保证插入时保护插头在导电插头之前接通，拔出时保护插头在导电插头之后拔出。
（6）一般场所，手持电动工具应采用Ⅱ类设备。在潮湿或金属构架上等导电性能良好的作业场所，必须使用Ⅱ类或Ⅲ类设备。

（1）一般照明的电源采用220 V电压。在特别潮湿场所、高温场所、有导电灰尘的场所或有导电地面的场所，对于容易触及而又无防触电措施的固定式灯具，其安装高度不足2.2 m时，应采用24 V安全电压。
（2）照明配线应采用额定电压500 V的绝缘导线。
（3）建筑物照明电源线路的进户处，应装设带有保护装置的总开关。
（4）应急照明的电源，应区别于正常照明的电源。应急照明应根据需要选择切换装置。
（5）爆炸危险环境应选用防爆型灯具。在有腐蚀性气体或蒸气或特别潮湿的环境应选用防水型灯具。户外也应选用防水型灯具。多尘环境应选用防尘型灯具。
（6）灯饰所用材料应为难燃型材料。
（7）库房内不应装设碘钨灯、卤钨灯、60W以上的白炽灯等高温灯具。
（8）灯具不带电，金属件、金属吊管和吊链应连接保护线。

(一)电力线路类型和特点

1.架空线路

架空线路的导线多采用钢芯铝绞线、硬铜绞线、硬铝绞线和铝合金绞线。

腐蚀性强烈环境应采用铜导线。厂区、居民区内的低压架空线路应采用绝缘导线。单股铝线或单股铝合金线不得架空敷设。

架空线路造价低、机动性强、便于施工和检修。但其妨碍城市建设;易受空气杂物污染;碰撞或过分接近树木及其他高大设施，导致触电、短路等事故。

2.电缆线路

电缆线路主要由电力电缆、终端接头、中间接头及支撑件组成。芯线分铜芯和铝芯两种。绝缘层分塑料绝缘、橡皮绝缘、浸渍纸绝缘等几种。

电缆线路造价高，不妨碍市容和交通，可靠性高，受外界因素的影响小，不易发生因雷击、风害、冰雪等自然灾害造成的故障。特别是在有腐蚀性气体或蒸气，或易燃、易爆的场所应用最为广泛。

(二)电力线路安全条件

1.导电能力

为了安全起见，橡皮绝缘线最高运行温度为65°C，塑料绝缘线为70°C，裸线为70°C,铅包或铝包电缆为80°C，塑料电缆为65°C。

线路导线太细将导致其阻抗过大，受电端得不到足够的电压。此外，在TN系统中，如果线路导线太细，则单相短路电流可能不能推动短路保护动作。

2.导线连接

导线连接必须紧密。原则上导线连接处的力学强度不得低于原导线强度的80%;绝缘强度不得低于原导线的绝缘强度;接头部位电阻不得大于原导线的1.2倍。

铜导线与铝导线之间应尽量采用铜-铝过渡接头，特别是在潮湿环境，或在户外，或遇大截面导线。

3.线路防护和过电流保护

电力线路的过电流保护包括短路保护和过载保护。

低压电器

1.控制电器:用来接通、断开线路和用来控制电气设备。例如，刀开关、低压断路器、减压启动器、电磁启动器

2.保护电器:用来获取、转换和传递信号，并通过其他电器对电路实现控制。例如，熔断器、热继电器.

3.低压控制电器的特点和性能

识图要点：夹子（钳子）

1、谐波测试仪：能测量谐波电压、电流的流峰值和真有效值，还能测量有功功率、无功功率、视在功率、功率因数、频率。配置外设装置后，测试仪可实现监测、打印等功能。

2、谐波分析仪：可同时测量各相谐波，可实时显示波形，并能完成相关计算，把结果以波形、图表的形式显示出来。
