排列图法在施工质量管理中的具体应用步骤是什么？

在建设工程质量管理中，排列图法是一种非常有效的工具，用于识别影响施工质量的主要问题。排列图法（也称帕累托图法）通过对质量问题进行分类和排序，帮助项目管理人员集中精力解决最重要的问题。

排列图法的应用步骤

1. 数据收集：首先，需要收集一段时间内发生的质量问题数据，并对这些质量问题进行分类。例如，可以将质量问题分为裂缝、蜂窝、孔洞、露筋等类别。

2. 数据整理：统计每类质量问题的发生频次，并按频次从高到低排序。这一步骤是排列图法的基础，确保数据的准确性和完整性。

3. 绘制排列图：在横轴上标注质量问题类别，在纵轴上标注频次，绘制直方图。同时，在直方图上绘制累积百分比曲线，以直观展示各类质量问题的累计影响。

4. 分析与决策：通过排列图，可以清晰地看出哪些质量问题最为突出。项目管理人员应优先解决这些问题，以提高整体施工质量。

案例分析

假设某建筑项目在一个月内共发生100起质量问题，其中最常见的问题是裂缝、蜂窝、孔洞和露筋。具体数据如下：

• 裂缝：30次

• 蜂窝：25次

• 孔洞：20次

• 露筋：15次

• 其他：10次

通过排列图法，我们可以发现裂缝是导致质量问题的主要因素，占总问题的30%。蜂窝和孔洞分别占25%和20%，也是需要重点关注的问题。

结论

排列图法能够帮助项目管理人员快速识别和解决主要质量问题，从而提高施工项目的整体质量管理水平。通过这种方法，项目团队可以更有效地分配资源，集中精力解决最关键的问题，确保工程质量达到预期目标。

科目：建设工程项目管理

考点：排列图法、相关图法

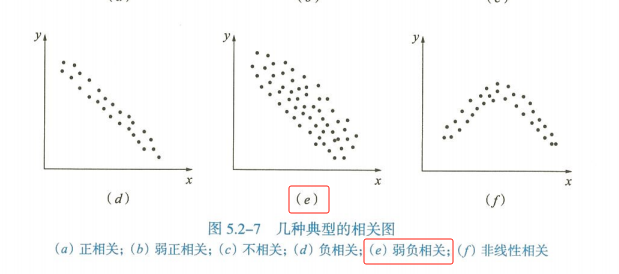

1、某相关图如图5—1所示，该图反映了数据之间的(  )关系。

A.正相关

B.弱正相关

C.负相关

D.弱负相关

查看答案

参考答案：D

参考解析：

2、某工程质量检查项目及其不合格点数统计如下表，根据排列图法，影响该工程质量的主要因素有（  ）个。

A.1

B.2

C.3

D.4

查看答案

参考答案：B

参考解析：如下图表格，累计频率在0~80%的区间内，有两个项目，故主要因素有2个，选项B正确。
