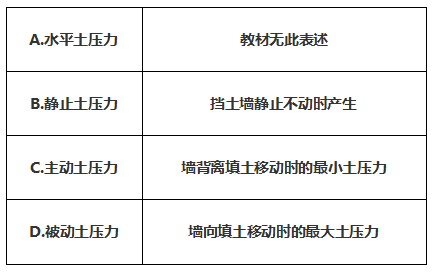

挡土墙结构受力形式

挡土墙类型

挡土墙施工一般要求

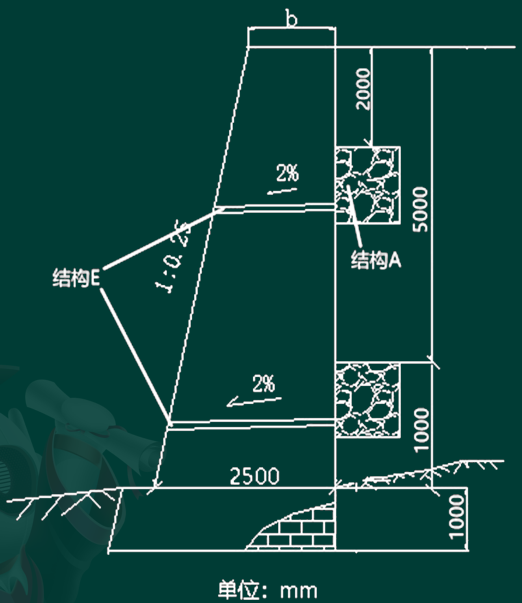

施工中应按设计要求施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝。

墙背填土应采用透水性材料或设计要求的填料。当挡土墙墙面需立体绿化时，应报请建设单位补充防止挡土墙基础浸水下沉的设计。挡土墙投入使用时，应进行墙体变形观测，并依据观测成果确认挡土墙可否安全使用。

挡土墙施工要点

(2)挡土墙基坑分段开挖，距基坑底30cm,采用人工辅助清底，严禁超挖。达到设计标高后，基坑内施作临时排水沟和集水井，井内安装排水泵抽排地下水，确保基坑底不被水浸泡。对地基承载力进行检测，经验收合格后及时浇筑混凝土垫层。基坑边严禁堆放土及建筑材料。

(3)挡土墙基坑采用放坡开挖时，依据地质水文条件，确定边坡坡比，确保基坑边坡稳定。当地下水位较高时，要采取降水排水措施，将地下水位控制在基坑底以下50cm。基坑顶四周设置挡水矮墙和集水沟，防止地表水进入基坑。当挡土墙基坑没有条件放坡开挖时，要采用围护结构对基坑进行支护。

(4)挡土墙基础按设计要求设置结构变形缝。基础与墙身连接应按设计要求设置石榫、插筋，接触面要凿毛，用压力水冲洗干净(人工凿毛时强度宜为2.5MPa,机械凿毛时强度宜为10MPa)。

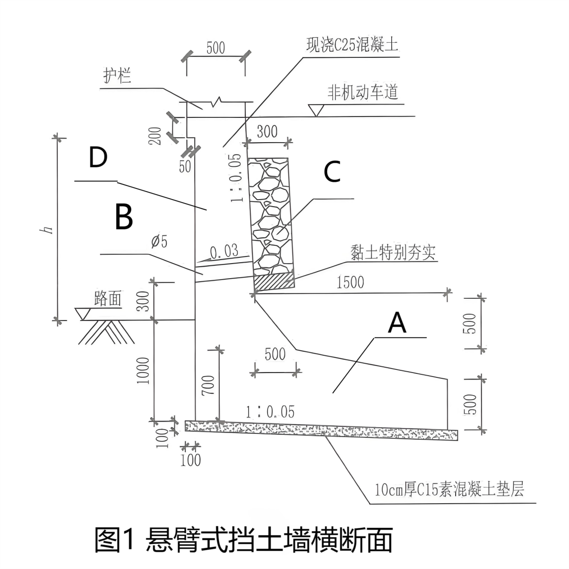

2)现浇(钢筋)混凝土挡土墙施工要点

(4)挡墙浇筑混凝土要水平分层浇筑，分层振捣密实，分层厚度≤300mm,混凝土要通过导管送入模内，导管出料口距离浇筑面高度≤2m,防止混凝土在落料时离析，影响墙身混凝土质量。

3)砌筑式挡土墙施工要点

(1)施工中宜采用立杆、挂线法控制砌体的位置、高程与垂直度。墙体每日连续砌筑高度不宜超过1.2m,分段砌筑时，分段位置应设在基础变形缝部位。相邻砌筑段高差不宜超过1.2m。

(2)砌块应上下错缝、丁顺排列、内外搭接，砂浆应饱满。砌缝应横平竖直，砌缝的宽度，对粗料石应不大于20mm,对混凝土预制块应不大于10mm,上下层竖缝错开的距离应不小于100mm,同时在丁石的上层或下层不宜有竖缝。
