双代号时标网络计划(以下简称时标网络计划)是以时间坐标为尺度绘制的网络计划。
时标的时间单位应根据需要在编制网络计划之前确定，可为时、天、周、旬、月或季。时标网络计划以实箭线表示工作，每项工作直线段的水平投影长度代表工作的持续时间，以虚箭线表示虚工作，以波形线表示工作与其紧后工作之间的时间间隔(以网络计划终点节点为完成节点的工作除外)。当工作之后紧接有实工作时，波形线表示本工作的自由时差；当工作之后只紧接虚工作时，则紧接的虚工作的波形线中的最短者为该工作的自由时差。
时标网络计划中的箭线宜用水平箭线或由水平段和垂直段组成的箭线，不宜用斜箭线。虚工作亦宜如此，但虚工作的水平段应绘成波形线

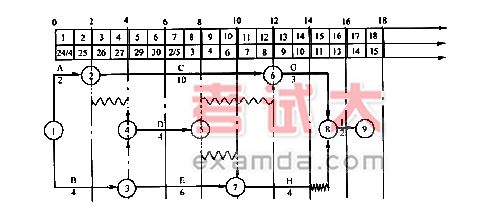

为说明计算坐标、工作日坐标和日历坐标三者的关系，在如图2-24所示网络计划中采用了三个坐标体系：上面的坐标体系为计算坐标体系，供计算时间参数之用；中间为工作日坐标体系；下面为日历坐标体系，此处假定该工程在4月24日(星期三)开始，星期日和五一节休息。
图2-24 时标网络计划

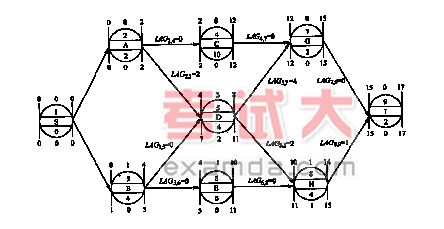

五、 单代号网络图
一、单代号网络图的组成
前面介绍的是双代号网络图，它使用比较普遍，但由于单代号网络图绘制方便，逻辑关系明确，便于修改，没有虚箭线等优点，也逐渐被广泛采用。尽管这两种网络图形式不同，但最终所得的结果是一致的。
节点在单代号网络图中表示一项工作(活动)，宜用圆圈或矩形表示，工作的名称或内容、持续时间和工作代号标注在节点圆圈或矩形内，而工作之间的先后顺序关系则用箭线表示，其箭线宜画成水平或斜箭线。箭线应保持自左向右的总方向。
在单代号网络图中，一项工作必须有唯一的一个节点及相应的一个代号。单代号网络图中一项工作的表示方法如图2-25所示

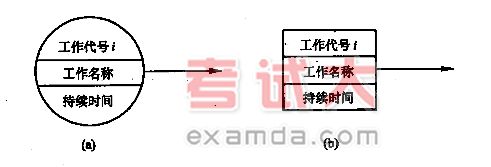

图2-25 单代号网络图的工作的表示方法
(a)用圆圈表示节点；(b)用矩形框表示节点
|
